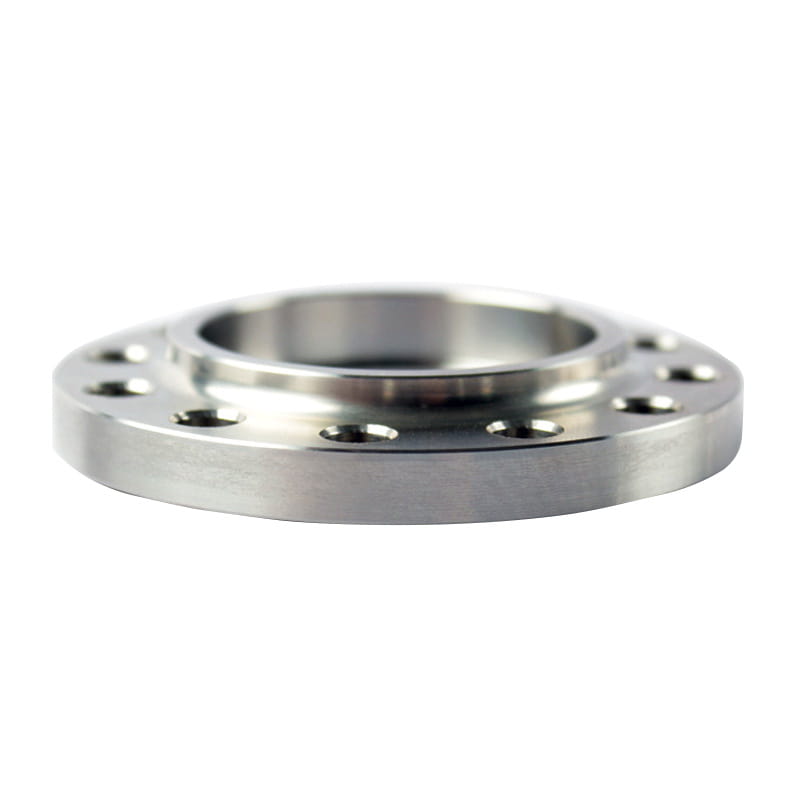

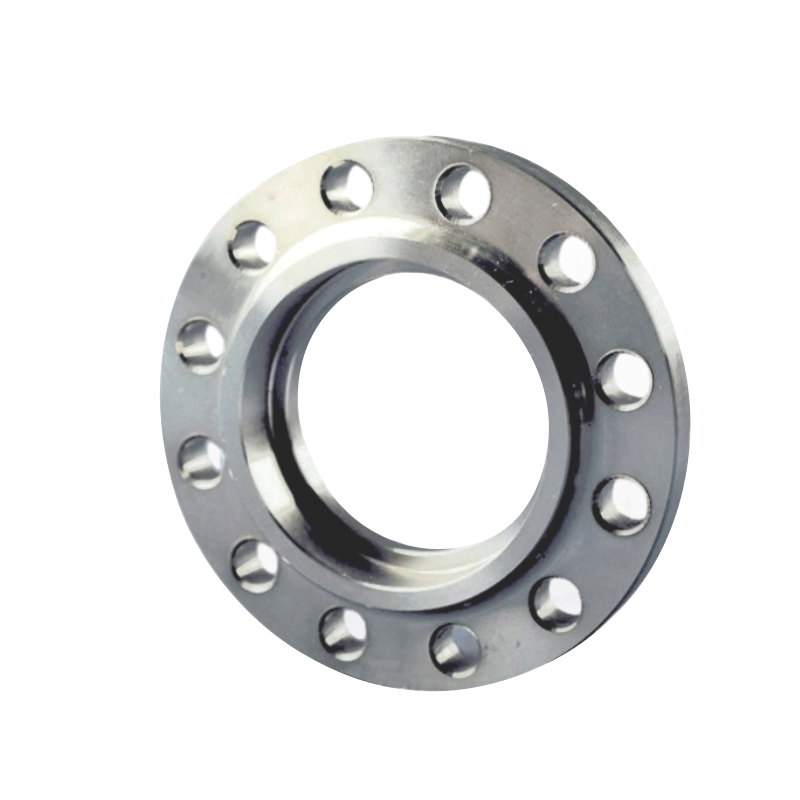

Os flanges de solda com soquete têm uma extremidade do tipo soquete, onde o tubo é inserido e soldado para uma junta segura e durável.
Esses flanges de soquete se conectam ao tubo final com uma solda de filete na identificação do cubo do soquete, pois o tubo é projetado para sentar -se quase nivelado contra o contrabore do flange. A lacuna de expansão entre o final do tubo e o contra -bore deixa espaço suficiente para o soldador ajustar o tubo dentro da conexão.
O soquete de solda os flanges mais ampla de aplicação está em tubos de pequenas dimensões que conduzem fluidos a altas pressões. O flange de solda do soquete tem uma desvantagem, pois o flange é suscetível à corrosão de fendas. Soluções corrosivas do fluido do processo podem se acumular na lacuna e nas fendas formadas entre a superfície externa do tubo e a superfície do soquete do flange, o que pode causar corrosão de fendas. Portanto, não é recomendável usar o flange de soldagem de soquete em aplicações corrosivas.
Introdução
| Padrão | ANSI: ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48 DIN ： DIN2527 、 DIN2566 、 DIN2573 、 DIN2576 、 DIN2641 、 DIN2642 、 DIN2655 、 DIN2656 、 DIN2627 、 DIN2628 、 DIN2629 、 DIN 2631 、 DIN2632 、 DIN2633 、 DIN2634 、 DIN2635 、 DIN2636 、 DIN2637 、 DIN2638 、 DIN2673 BS: BS4504 、 BS4504 、 BS1560 、 BS10 |
| Material | Aço inoxidável, aço duplex, etc |
| Superfície | Óleo à prova de ferrugem, galvanização quente |
| Tipo | Corte CNC |
| tamanho | ASA, ASME, ANSI, BS, EN, DIN, PN, JIS |
| Prazo de entrega | Dentro de 5 a 30 dias após receber o pré-pago |
| Embalagem | Caixa de madeira compensada ou palete |
| Aplicativo | Petróleo e gás, indústria química, encanamento, aquecimento, sistemas de abastecimento de água, usina de energia, indústria de papel e polpa, indústria de processamento de alimentos, tubos estruturais, indústria de fabricação e aplicações de fins gerais, etc. |

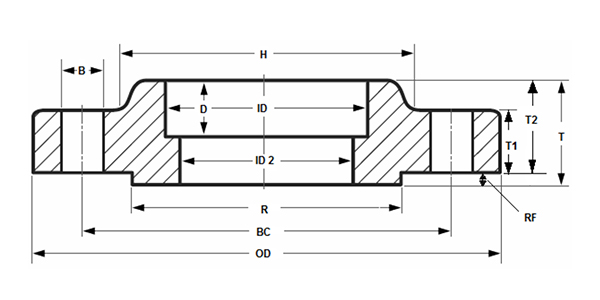

| NPS | EU IA | OD | Círculo de parafuso (BC) | Face levantada (R) | Face elevada (RF) | H | D | Id 2 | Espessura do rosto elevado (t) | T1 | Espessura da face plana (T2) | Orifício do parafuso (b) | No. de orifícios de parafusos |
| ½ | 0.88 | 3.50 | 2.38 | 1.38 | 0.063 | 1.19 | 0.38 | 0.62 | 0.62 | 0.38 | 0.56 | 0.62 | 4 |
| ¾ | 1.09 | 3.88 | 2.75 | 1.69 | 0.063 | 1.50 | 0.44 | 0.82 | 0.62 | 0.44 | 0.56 | 0.62 | 4 |
| 1 | 1.36 | 4.25 | 3.12 | 2.00 | 0.063 | 1.94 | 0.50 | 1.05 | 0.69 | 0.50 | 0.63 | 0.62 | 4 |
| 1¼ | 1.70 | 4.62 | 3.50 | 2.50 | 0.063 | 2.31 | 0.56 | 1.38 | 0.81 | 0.56 | 0.75 | 0.62 | 4 |
| 1½ | 1.97 | 5.00 | 3.88 | 2.88 | 0.063 | 2.56 | 0.62 | 1.61 | 0.88 | 0.62 | 0.82 | 0.62 | 4 |
| 2 | 2.44 | 6.00 | 4.75 | 3.62 | 0.063 | 3.06 | 0.69 | 2.07 | 1.00 | 0.69 | 0.94 | 0.75 | 4 |
| 2½ | 2.94 | 7.00 | 5.50 | 4.12 | 0.063 | 3.56 | 0.75 | 2.47 | 1.12 | 0.82 | 1.06 | 0.75 | 4 |
| 3 | 3.57 | 7.50 | 6.00 | 5.00 | 0.063 | 4.25 | 0.81 | 3.07 | 1.19 | 0.88 | 1.13 | 0.75 | 4 |
| 3½ | 4.07 | 8.50 | 7.00 | 5.50 | 0.063 | 4.81 | 0.88 | 3.55 | 1.25 | 0.88 | 1.19 | 0.75 | 8 |
| 4 | 4.57 | 9.00 | 7.50 | 6.19 | 0.063 | 5.31 | 0.94 | 4.03 | 1.31 | 0.88 | 1.25 | 0.75 | 8 |
| 5 | 5.66 | 10.00 | 8.50 | 7.31 | 0.063 | 6.44 | 0.94 | 5.05 | 1.44 | 0.88 | 1.38 | 0.88 | 8 |
| 6 | 6.72 | 11.00 | 9.50 | 8.50 | 0.063 | 7.56 | 1.06 | 6.07 | 1.56 | 0.94 | 1.50 | 0.88 | 8 |
| 8 | 8.72 | 13.50 | 11.75 | 10.62 | 0.063 | 9.69 | 1.25 | 7.98 | 1.75 | 1.06 | 1.69 | 0.88 | 8 |
| 10 | 10.88 | 16.00 | 14.25 | 12.75 | 0.063 | 12.00 | 1.31 | 10.02 | 1.94 | 1.13 | 1.88 | 1.00 | 12 |
| 12 | 12.88 | 19.00 | 17.00 | 15.00 | 0.063 | 14.38 | 1.56 | 12.00 | 2.19 | 1.19 | 2.13 | 1.00 | 12 |
| 14 | 14.14 | 21.00 | 18.75 | 16.25 | 0.063 | 15.75 | 1.63 | 13.25 | 2.25 | 1.32 | 2.19 | 1.12 | 12 |
| 16 | 16.16 | 23.50 | 21.25 | 18.50 | 0.063 | 18.00 | 1.75 | 15.25 | 2.50 | 1.38 | 2.44 | 1.12 | 16 |
| 18 | 18.18 | 25.00 | 22.75 | 21.00 | 0.063 | 19.88 | 1.94 | 17.25 | 2.69 | 1.50 | 2.63 | 1.25 | 16 |
| 20 | 20.20 | 27.50 | 25.00 | 23.00 | 0.063 | 22.00 | 2.13 | 19.25 | 2.88 | 1.63 | 2.83 | 1.25 | 20 |
| 22 | 22.22 | 29.50 | 27.25 | 25.25 | 0.063 | 24.25 | 2.38 | 21.25 | 3.13 | 1.75 | 3.07 | 1.38 | 20 |
| 24 | 24.25 | 32.00 | 29.50 | 27.25 | 0.063 | 26.12 | 2.50 | 23.25 | 3.25 | 1.82 | 3.19 | 1.38 | 20 |
Fundada em 2007 e mudou -se para a Zona de Desenvolvimento Econômico de Longy, a província de Zhejiang, em 2022. Ele cobre uma área de 130.000 metros quadrados, mais de 30 linhas de produção, 300 trabalhadores, 20 pessoas de P&D, 30 pessoas de inspeção e uma produção anual de 50.000 toneladas.
It has passed ISO9001:2008 quality management system, PED 97/23/EC EU Pressure Equipment Directive certification, China Special Equipment Manufacturing License (Pressure Tube) TS certification, ASME certification, provincial enterprise standardization management system, ISO14000:2004 environment management system, cleaner production (green enterprise), and a series of certifications, as well as China Classification Society (CCS), American Bureau of Shipping (ABS), British Register de remessa (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) e Certificação de fábrica de remessas coreanas (KR).
Os principais produtos incluem tubos de aço inoxidável, acessórios de tubos, flanges, válvulas etc., que são amplamente utilizados em petróleo, indústria química, indústria nuclear, fundição, construção naval, produtos farmacêuticos, alimentos, conservação de água, energia elétrica, energia nova, equipamentos mecânicos e outros campos. A empresa segue o princípio corporativo de "Qualidade para a sobrevivência, a reputação de desenvolvimento" e atende de todo o coração a todos os clientes para criar uma situação em que todos saem ganhando.
