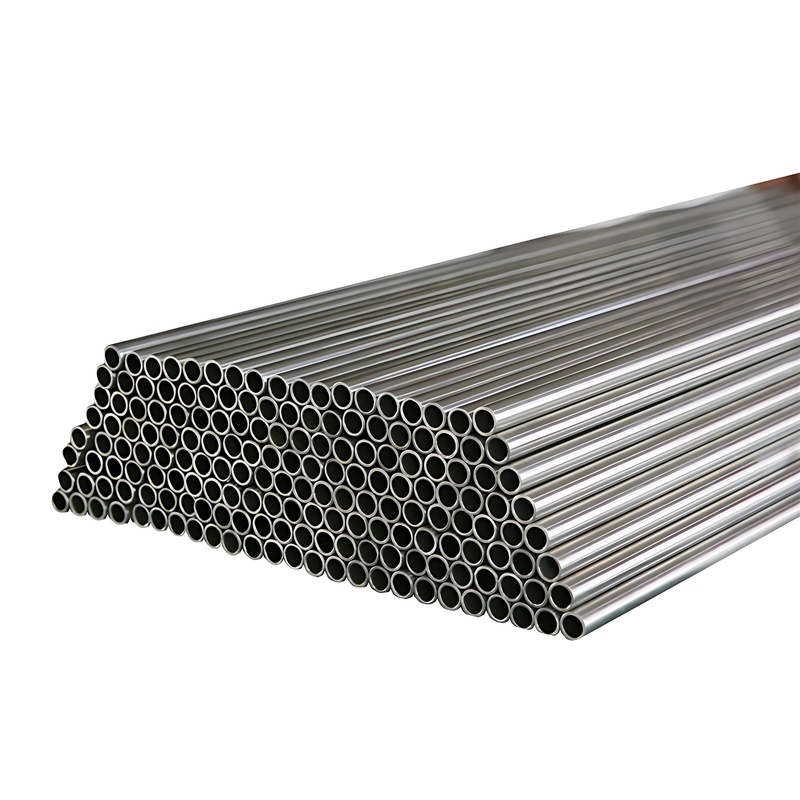

JIS G3459 Material de condutividade térmica de trocador de calor de aço sem costura

Os tubos do trocador de calor são usados ​​para esfriar, aquecer ou reaquecer fluidos, gases e ar. Os tubos do trocador de calor desempenham um papel vital na facilitação do processo de transferência de calor, permitindo a troca de energia térmica entre o fluido do processo e o fluido do lado da casca.

Para poder transferir bem o calor, o tubo deve ter uma boa condutividade térmica. Como o calor é transferido através do tubo do lado quente para o lado frio, há uma diferença de temperatura na largura do tubo. Como os materiais de tubo têm tendências diferentes para se expandir termicamente em diferentes temperaturas, as tensões térmicas ocorrem durante a operação. Isso não inclui nenhuma tensão causada pela alta pressão gerada pelo próprio fluido. O material do tubo também deve ser compatível com o fluido lateral do tubo da concha a longo prazo em condições operacionais (temperatura, pressão, pH etc.) para minimizar a deterioração, como a corrosão.

A seleção de material de tubo inadequado pode resultar em vazamento de tubo entre os lados da concha e do tubo, resultando em contaminação cruzada fluida e possível perda de pressão. Obviamente, como o tubo está sob pressão por um longo tempo, a fadiga ocorrerá ao longo do tempo, resultando em vazamento. Quando isso acontece, como reparar os tubos de troca de calor no trocador de calor?

O vazamento de tubos de troca de calor nos vasos de pressão geralmente ocorre em dois lugares, um é a conexão dos tubos e o outro é o vazamento do próprio tubo.

(1) vazamento em conexões de tubo de trocador de calor de aço inoxidável

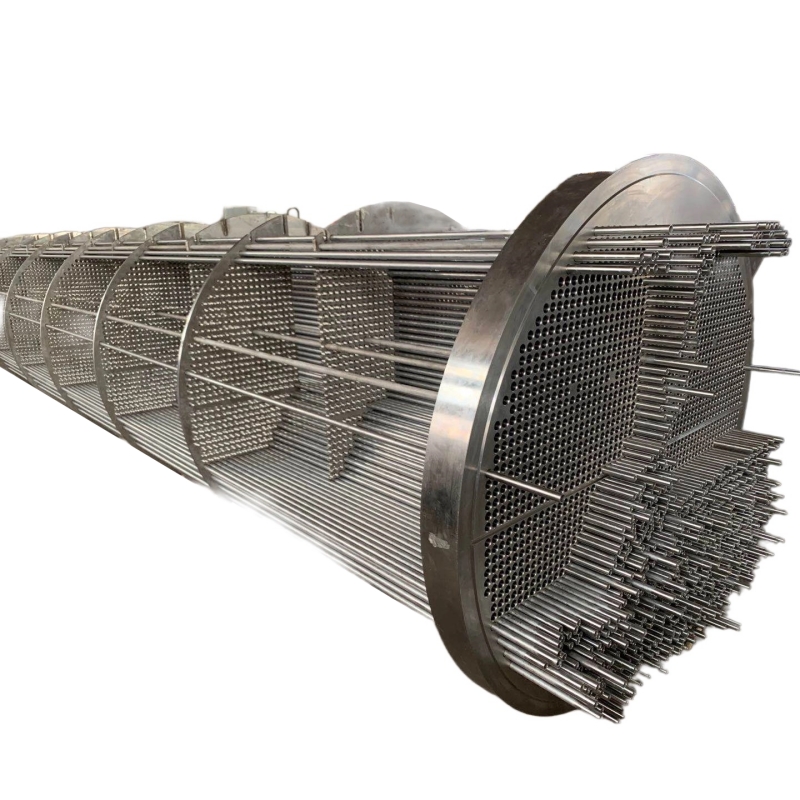

Existem três métodos principais para conectar tubos e folhas de tubos: juntas de expansão, soldagem, soldagem e juntas de expansão. Devido à flutuação da temperatura e pressão e à deformação desigual da diferença de temperatura, o tubo de expansão faz com que o tubo se retire, solte e vaze da folha do tubo. A expansão complementar pode ser usada para eliminar o vazamento. Se for ineficaz, pode ser feito novamente. A expansão suplementar não pode ser mais de três vezes, caso contrário, isso causará o material no orifício da placa do tubo para endurecer devido ao trabalho frio e se tornará menos apertado.

Se a expansão for ineficaz, o tubo deve ser substituído ou soldado. Deve -se notar que, após a soldagem, os tubos circundantes precisam ser expandidos novamente porque a expansão térmica e a contração da folha de tubo após a soldagem causarão vazamento nas juntas de expansão de outros tubos circundantes. Se a solda entre o tubo e a folha de tubo estiver vazando, ela poderá ser reparada moendo e reparando a solda.

(2) o próprio tubo está vazando

Devido à corrosão, abrasão, erosão, corrosão de sedimentação e outras razões, os tubos de troca de calor geralmente causam rachaduras, perfurações e vazamentos nos tubos. O vazamento do próprio tubo não pode ser reparado em circunstâncias normais. Se o número de tubos com vazamento não for grande, você poderá usar plugues de metal cônicos para bloquear as duas extremidades da boca do tubo. Se a pressão no lado do tubo estiver alta, conecte -o com força e solte mais a confiabilidade. O comprimento do plugue de metal geralmente é o dobro do diâmetro interno do tubo, o diâmetro da extremidade pequena deve ser igual a 85% do diâmetro interno e o cone é 1:10.

A dureza do material do plugue deve ser menor ou igual à dureza do tubo. Ao conectar os tubos para eliminar vazamentos, o número de tubos conectados não deve exceder 10%. Quando uma extremidade do tubo de troca de calor de aço inoxidável é danificado, o método de reparo do tubo desenhado também pode ser usado. Isso ocorre porque a taxa de alongamento do tubo de aço inoxidável é de 40%~ 45%. Quando o alongamento total do tubo desenhado não excede 12%, o tubo pode ser desenhado várias vezes.
