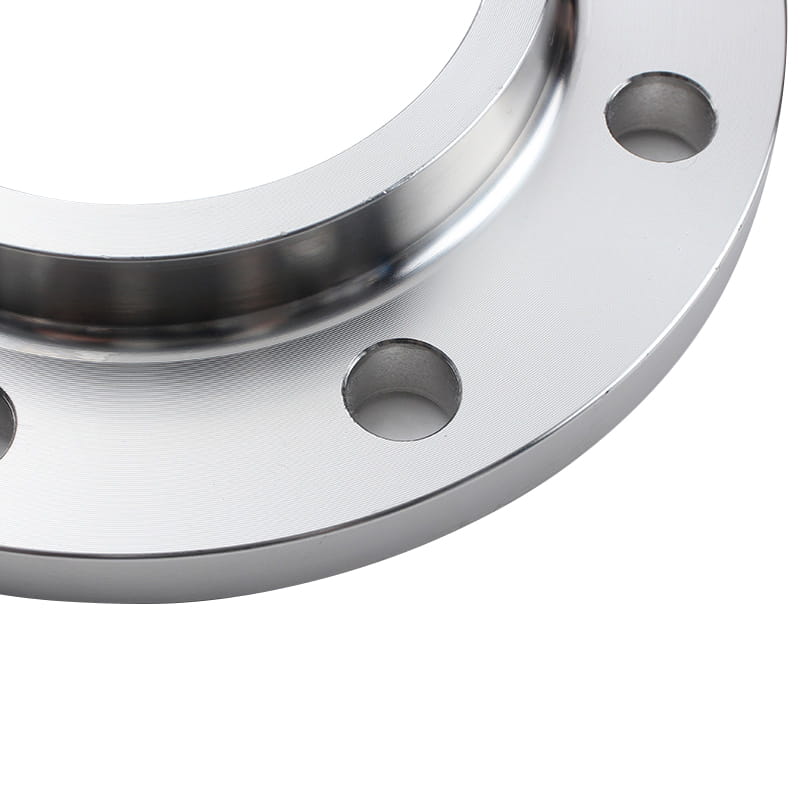

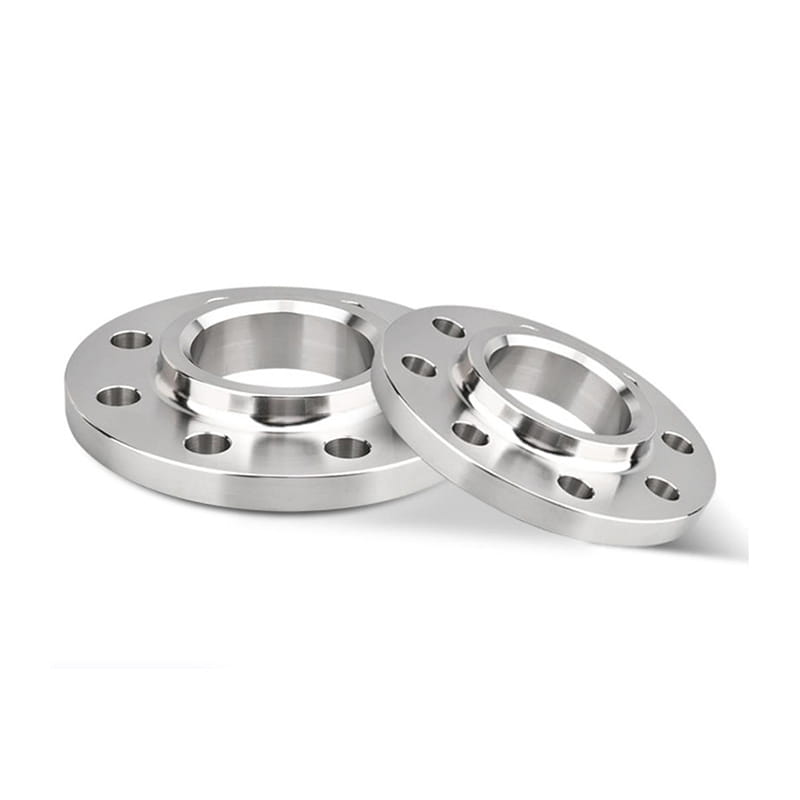

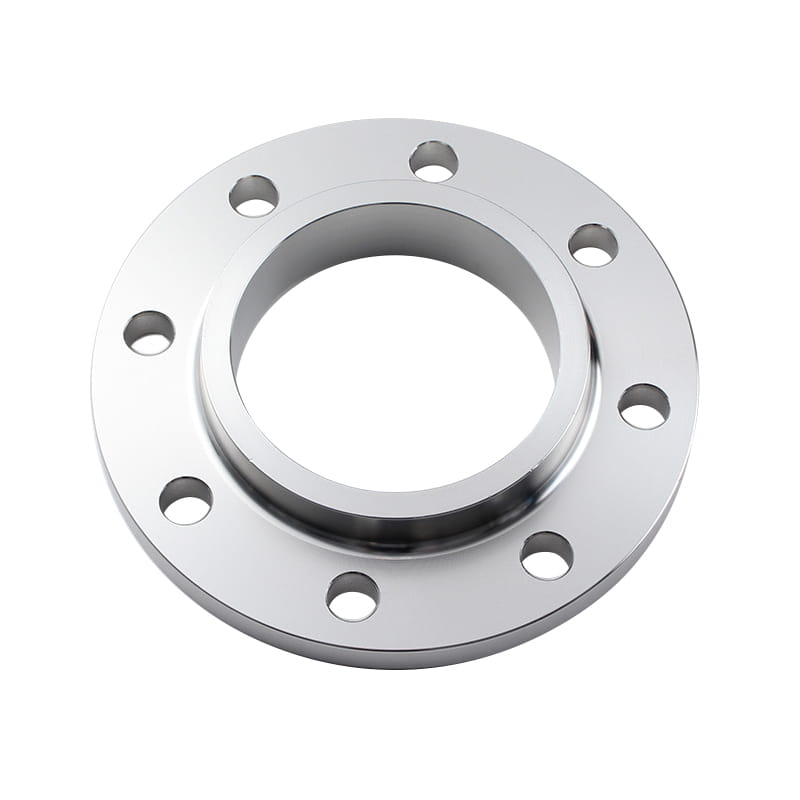

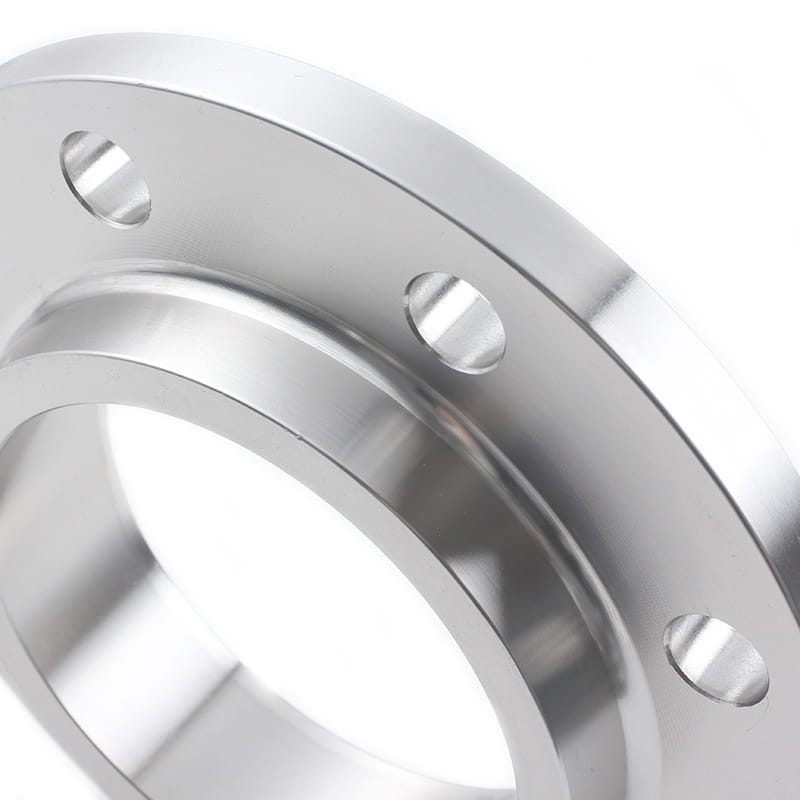

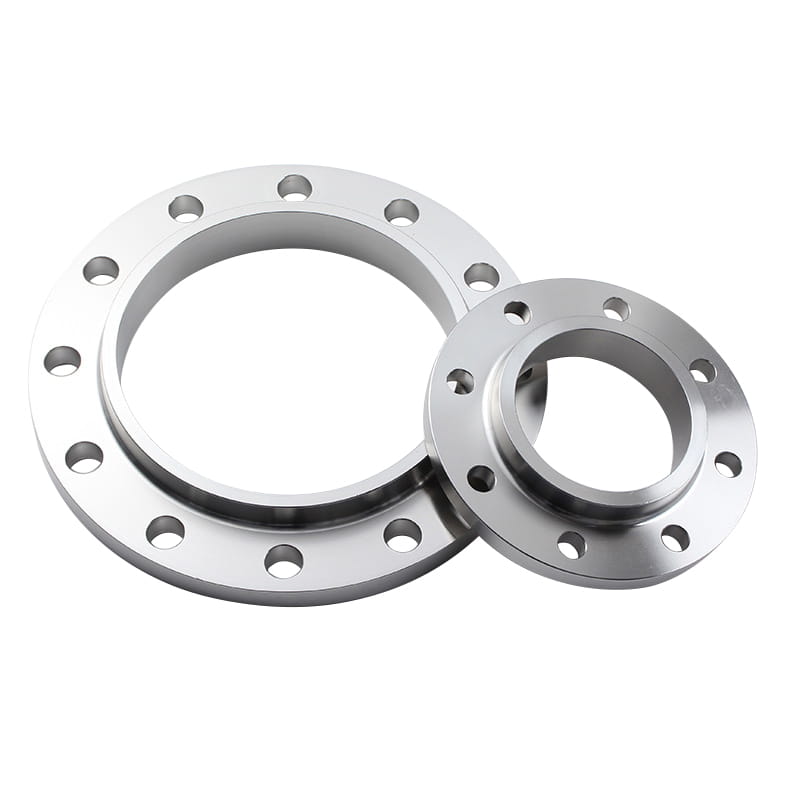

Flange Slip-On, também chamado de flange. Eles são um tipo popular de flange de tubo projetado para aceitar o tubo no furo/centro do flange para soldagem ao redor do diâmetro externo (OD) do tubo e no lado interior da conexão.
Esse tipo de flange é extremamente comum em aplicações de baixa pressão. Isso ocorre porque um flange de estilo deslizamento aceitará um tubo com uma conexão de solda de filete, enquanto um flange do pescoço de solda terá um cubo reforçado na base e formará uma conexão de solda diretamente à extremidade da solda de um tubo. Este cubo cônico permite um serviço mais forte em um ambiente de tensão mecânica.
As vantagens dos flanges deslizantes estão relacionados a custos de compras mais baixos, menos habilidade necessária para tornar a solda, menor exigência de precisão para corte de tubo e nenhum requisito de preparação de solda para uma solda final do tubo.
Os flanges de deslizamento são usados principalmente para fluidos a baixa pressão ou com pouco risco de vazamento. Como petroquímico, petróleo e gás, linhas de água de resfriamento, linhas de água de combate a incêndios, linhas de ar comprimidas de baixa pressão e linhas de processo para substâncias como vapor, condensados, etc.
Introdução
| Padrão | ASME/ANSI, API, DIN, GOST, BS, AS, JIS, JPI, UNI, SABS, etc. |
| Material | Aço carbono, aço de liga, 304, 316, 304L, 316L, 321, 347, cf8c., Etc |
| Superfície | RF, FF, FM, MFM, TG, RJ, etc. |
| Tipo | Corte de aço forjado |
| tamanho | DN15-DN600 |
| Prazo de entrega | Dentro de 5 a 30 dias após receber o pré-pago |
| Embalagem | Cada flange ou acessórios para tubos é embalado individualmente com filme de proteção contra bolhas e colocado em uma caixa de madeira. |
| Aplicativo | petroquímico, petróleo e gás, linhas de água de resfriamento, linhas de água de combate a incêndios, etc. |

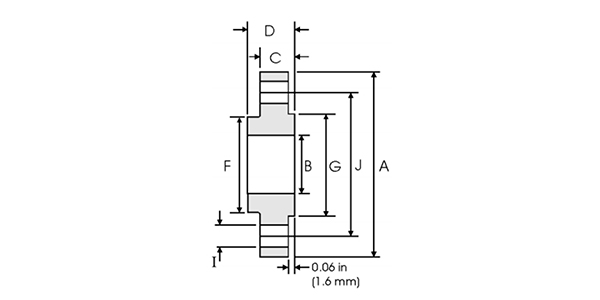

| Nom. Tamanho do tubo | Diâmetro externo (mm) | UM (mm) | B (mm) | C (mm) | D (mm) | F (mm) | G (mm) | Buracos (mm) | EU (mm) | J (mm) | Peso (kg) |
| ½ | 21.30 | 88.90 | 22.40 | 11.20 | 15.70 | 30.20 | 35.10 | 4 | 15.70 | 60.45 | 0.39 |
| ¾ | 26.70 | 98.60 | 27.70 | 12.70 | 15.70 | 38.10 | 42.90 | 4 | 15.70 | 69.85 | 0.56 |
| 1 | 33.40 | 108.00 | 34.50 | 14.20 | 17.50 | 49.30 | 50.80 | 4 | 15.70 | 79.25 | 0.78 |
| 1¼ | 42.20 | 117.30 | 43.20 | 15.70 | 20.60 | 58.70 | 63.50 | 4 | 15.70 | 88.90 | 1.03 |
| 1½ | 48.30 | 127.00 | 49.50 | 17.50 | 22.40 | 65.00 | 73.15 | 4 | 15.70 | 98.60 | 1.32 |
| 2 | 60.30 | 152.40 | 62.00 | 19.10 | 25.40 | 77.70 | 91.90 | 4 | 19.10 | 120.70 | 2.06 |
| 2½ | 73.00 | 177.80 | 74.70 | 22.40 | 28.40 | 90.40 | 140.60 | 4 | 19.10 | 139.70 | 3.28 |
| 3 | 88.90 | 190.50 | 90.70 | 23.90 | 30.20 | 108.00 | 127.00 | 4 | 19.10 | 152.40 | 3.85 |
| 3½ | 101.60 | 215.90 | 103.40 | 23.90 | 31.75 | 122.20 | 139.70 | 8 | 19.10 | 177.80 | 4.81 |
| 4 | 114.30 | 228.60 | 116.10 | 23.90 | 33.30 | 134.90 | 157.20 | 8 | 19.10 | 190.50 | 5.30 |
| 5 | 141.30 | 254.00 | 143.80 | 23.90 | 36.60 | 163.60 | 185.70 | 8 | 22.40 | 215.90 | 6.07 |
| 6 | 168.30 | 279.40 | 170.70 | 25.40 | 39.60 | 192.00 | 215.90 | 8 | 22.40 | 241.30 | 7.45 |
| 8 | 219.10 | 342.90 | 221.50 | 28.40 | 44.50 | 246.10 | 269.70 | 8 | 22.40 | 298.50 | 12.10 |
| 10 | 273.00 | 406.40 | 276.30 | 30.20 | 49.30 | 304.80 | 323.90 | 12 | 25.40 | 362.00 | 16.50 |
| 12 | 323.80 | 482.60 | 327.10 | 31.75 | 55.60 | 365.30 | 381.00 | 12 | 25.40 | 431.80 | 26.20 |
| 14 | 355.60 | 533.40 | 359.10 | 35.10 | 57.15 | 400.10 | 412.80 | 12 | 28.40 | 476.30 | 34.60 |
| 16 | 406.40 | 596.90 | 410.50 | 36.60 | 63.50 | 457.20 | 469.90 | 16 | 28.40 | 539.8 | 44.8 |
| 18 | 457.20 | 635.00 | 461.80 | 39.60 | 68.30 | 505.00 | 533.40 | 16 | 31.75 | 577.90 | 48.90 |
| 20 | 508.00 | 698.50 | 513.10 | 42.90 | 73.15 | 558.80 | 584.20 | 20 | 31.75 | 635.00 | 61.90 |
| 24 | 609.60 | 812.80 | 616.00 | 47.80 | 82.60 | 663.40 | 692.20 | 20 | 35.10 | 749.30 | 86.90 |
Fundada em 2007 e mudou -se para a Zona de Desenvolvimento Econômico de Longy, a província de Zhejiang, em 2022. Ele cobre uma área de 130.000 metros quadrados, mais de 30 linhas de produção, 300 trabalhadores, 20 pessoas de P&D, 30 pessoas de inspeção e uma produção anual de 50.000 toneladas.
It has passed ISO9001:2008 quality management system, PED 97/23/EC EU Pressure Equipment Directive certification, China Special Equipment Manufacturing License (Pressure Tube) TS certification, ASME certification, provincial enterprise standardization management system, ISO14000:2004 environment management system, cleaner production (green enterprise), and a series of certifications, as well as China Classification Society (CCS), American Bureau of Shipping (ABS), British Register de remessa (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) e Certificação de fábrica de remessas coreanas (KR).
Os principais produtos incluem tubos de aço inoxidável, acessórios de tubos, flanges, válvulas etc., que são amplamente utilizados em petróleo, indústria química, indústria nuclear, fundição, construção naval, produtos farmacêuticos, alimentos, conservação de água, energia elétrica, energia nova, equipamentos mecânicos e outros campos. A empresa segue o princípio corporativo de "Qualidade para a sobrevivência, a reputação de desenvolvimento" e atende de todo o coração a todos os clientes para criar uma situação em que todos saem ganhando.
