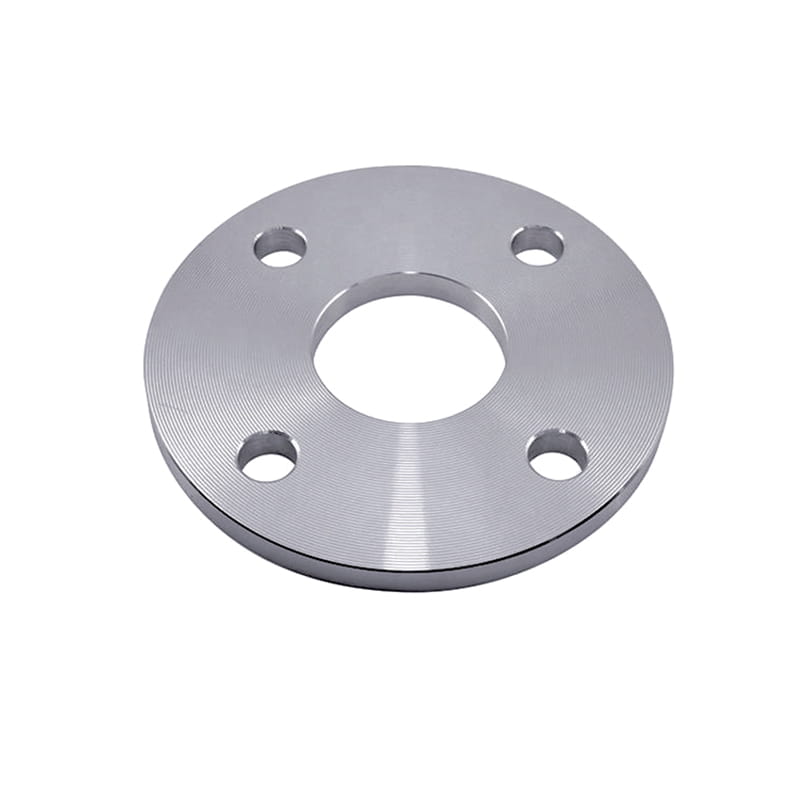

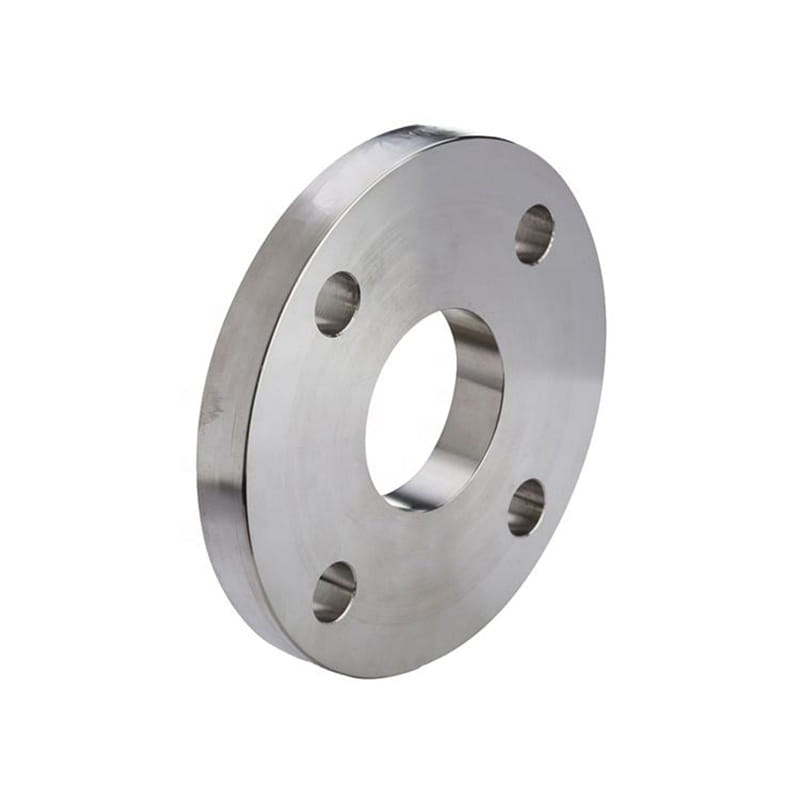

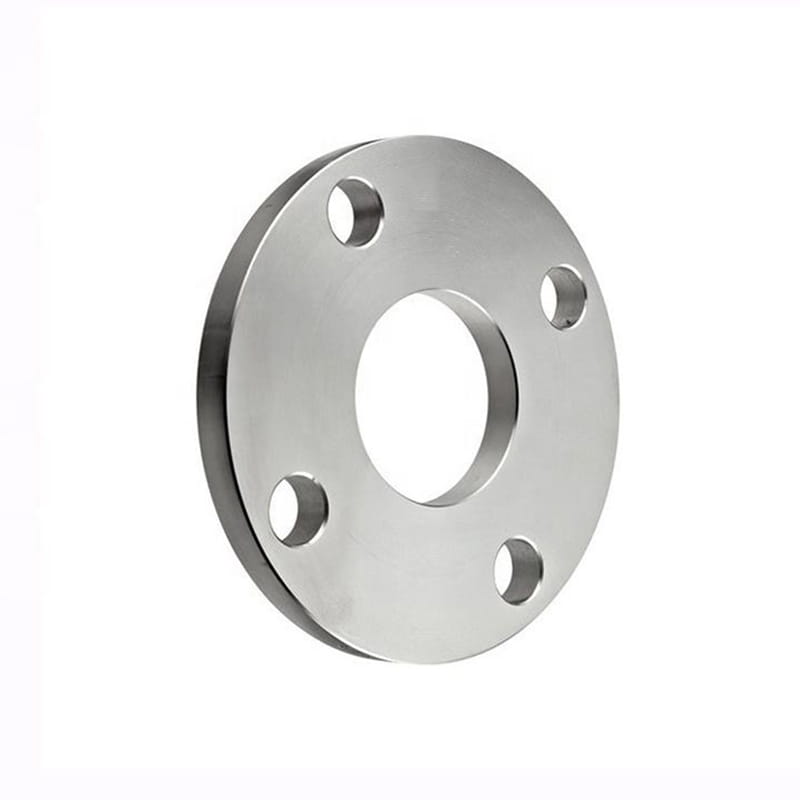

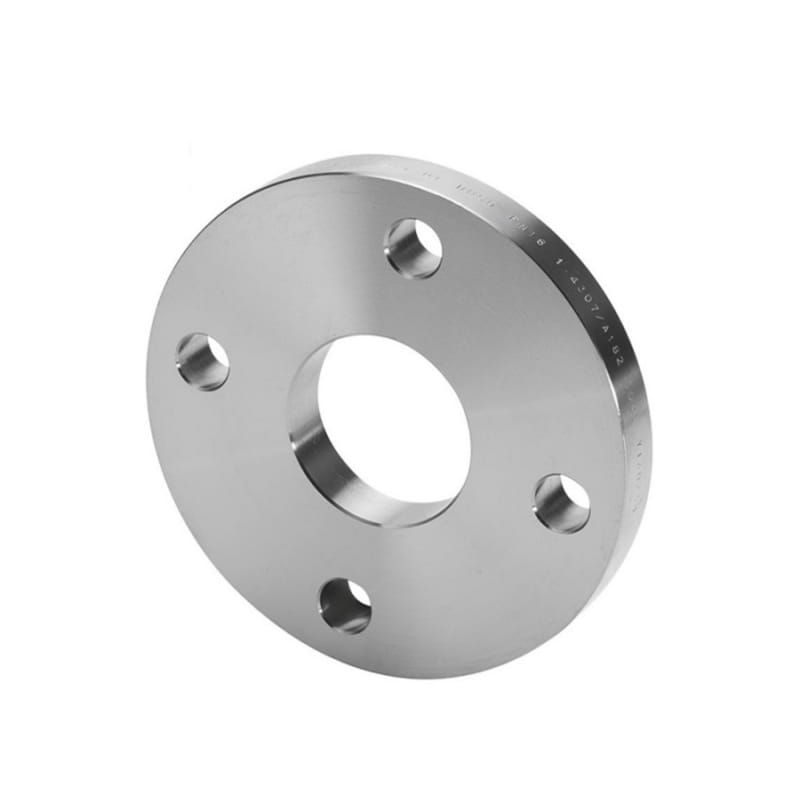

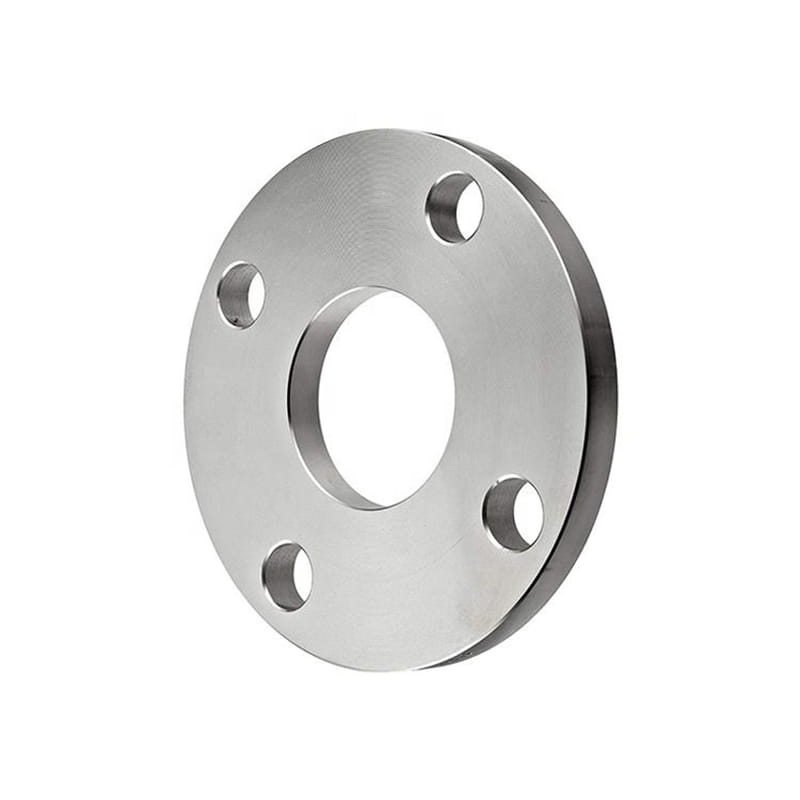

Os flanges das placas têm uma forma semelhante aos flanges deslizantes. É um tipo de flange que foi cortado de uma peça plana de metal. Eles geralmente são adequados para sistemas de tubulação em que a montagem e a desmontagem do pipeline são frequentes.
Geralmente, eles têm uma circunferência maior do que outros tipos de flanges para resistir a níveis mais altos de pressão. Eles podem fazer conexões fortes entre os tubos de tamanho diferente e suportar mudanças graves de temperatura. O disco circular é soldado na extremidade de um tubo e permite que ele seja aparafusado para outro tubo. Normalmente usados em oleodutos de combustível e água, as duas placas de flange serão aparafusadas juntamente com uma junta entre elas, a placa do flange terá orifícios para o parafusos ao redor do perímetro e será usado para criar junções, camisetas e juntas.
Os flanges de placas podem ser fabricados com muitos tipos diferentes de metal, incluindo aço carbono, aço inoxidável e aço de liga, entre outros. É usado em muitas indústrias, como a indústria de petróleo e gás, para conectar tubos e protegê -los de elementos externos.
Introdução
| Padrão | ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 |
| Graus de materiais | Aço inoxidável, aço carbono, aço de liga, níquel de Cupro (90/10, 70/30, 66/30/2/2), Hastelloy (C-4, C-22, C276, B-2), Nickel (200/201), Monel (400 e K500), Inconel (600, 601, 625), 825, 825, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800/8), 800, 800, 800, 800/625). SS 904L, Titanium (1 e 2), etc. |
| Superfície | Tinta anti -atrevida, tinta preta de óleo, transparente amarelo, zinco, fria e quente galvanizado |
| Tipo | Usinagem CNC |
| tamanho | 1 "-12" |
| Prazo de entrega | Dentro de 5 a 30 dias após receber o pré-pago |
| Embalagem | Caixa de madeira |
| Aplicativo | Sistemas de tubulação: os flanges de placas são comumente usados em sistemas de tubulação para conectar tubos e outros acessórios. |

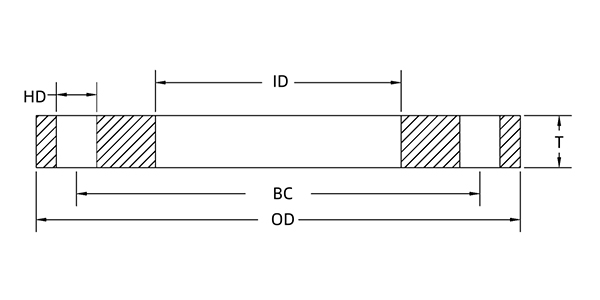

| Tamanho nominal do tubo | GROSSURA | Diâmetro externo. (OD) | DIA interno. (EU IA) | Número de orifícios | Orifício dia. | Círculo de parafuso | PESO |
| Em | Estanho) | Odin) | Id (in) | Buracos | HD (IN) | BC (IN) | Em libras |
| 1 | 0.500 | 4.25 | 1.063 | 4 | 0.62 | 3.12 | 1.74 |
| 1 ¼ | 0.500 | 4.62 | 1.313 | 4 | 0.62 | 3.50 | 2.01 |
| 1 ½ | 0.500 | 5.00 | 1.563 | 4 | 0.62 | 3.88 | 2.34 |
| 2 | 0.500 | 6.00 | 2.063 | 4 | 0.75 | 4.75 | 3.28 |
| 2 ½ | 0.500 | 7.00 | 2.563 | 4 | 0.75 | 5.50 | 4.52 |
| 3 | 0.500 | 7.50 | 3.063 | 4 | 0.75 | 6.00 | 4.89 |
| 4 | 0.500 | 9.00 | 4.063 | 8 | 0.75 | 7.50 | 6.59 |
| 5 | 0.500 | 10.00 | 5.063 | 8 | 0.88 | 8.50 | 7.32 |
| 6 | 0.500 | 11.00 | 6.063 | 8 | 0.88 | 9.50 | 8.27 |
| 8 | 0.500 | 13.50 | 8.063 | 8 | 0.88 | 11.75 | 11.86 |
| 10 | 0.500 | 16.00 | 10.063 | 12 | 1.00 | 14.25 | 18.39 |
| 12 | 0.500 | 19.00 | 12.063 | 12 | 1.00 | 17.00 | 26.87 |
Fundada em 2007 e mudou -se para a Zona de Desenvolvimento Econômico de Longy, a província de Zhejiang, em 2022. Ele cobre uma área de 130.000 metros quadrados, mais de 30 linhas de produção, 300 trabalhadores, 20 pessoas de P&D, 30 pessoas de inspeção e uma produção anual de 50.000 toneladas.
It has passed ISO9001:2008 quality management system, PED 97/23/EC EU Pressure Equipment Directive certification, China Special Equipment Manufacturing License (Pressure Tube) TS certification, ASME certification, provincial enterprise standardization management system, ISO14000:2004 environment management system, cleaner production (green enterprise), and a series of certifications, as well as China Classification Society (CCS), American Bureau of Shipping (ABS), British Register de remessa (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) e Certificação de fábrica de remessas coreanas (KR).
Os principais produtos incluem tubos de aço inoxidável, acessórios de tubos, flanges, válvulas etc., que são amplamente utilizados em petróleo, indústria química, indústria nuclear, fundição, construção naval, produtos farmacêuticos, alimentos, conservação de água, energia elétrica, energia nova, equipamentos mecânicos e outros campos. A empresa segue o princípio corporativo de "Qualidade para a sobrevivência, a reputação de desenvolvimento" e atende de todo o coração a todos os clientes para criar uma situação em que todos saem ganhando.
