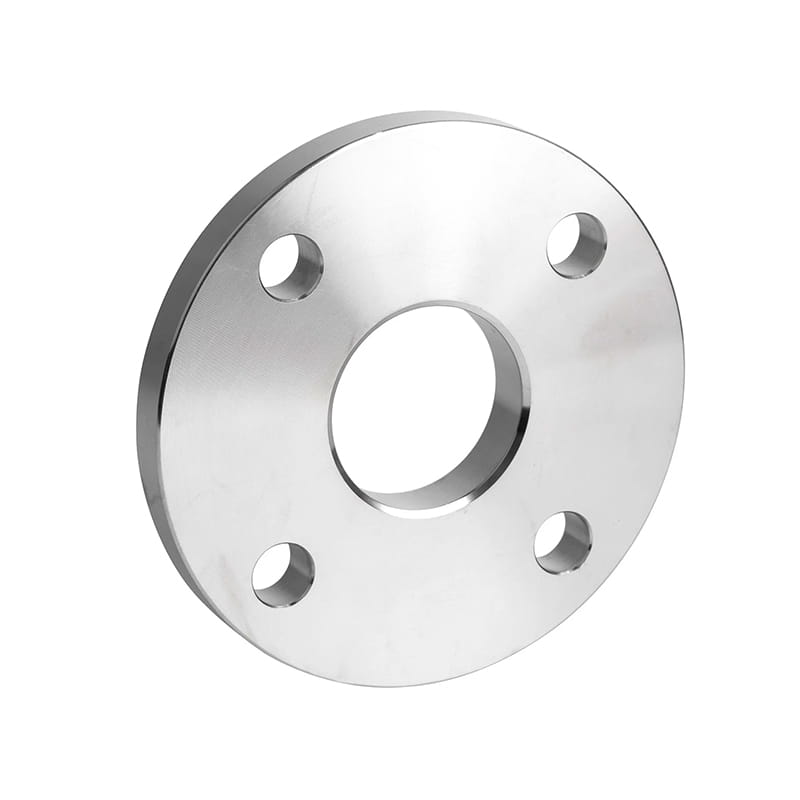

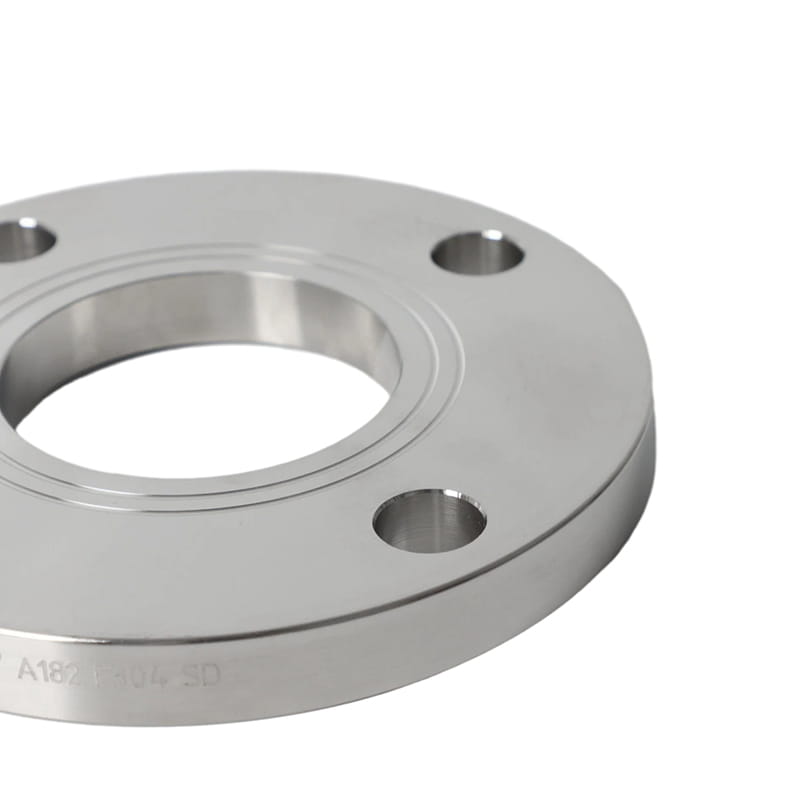

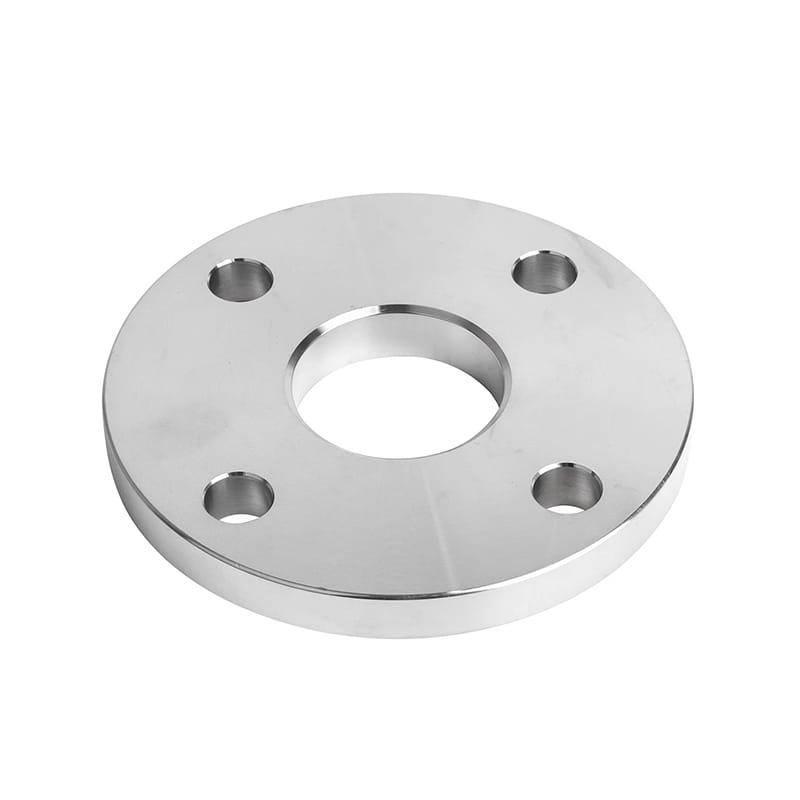

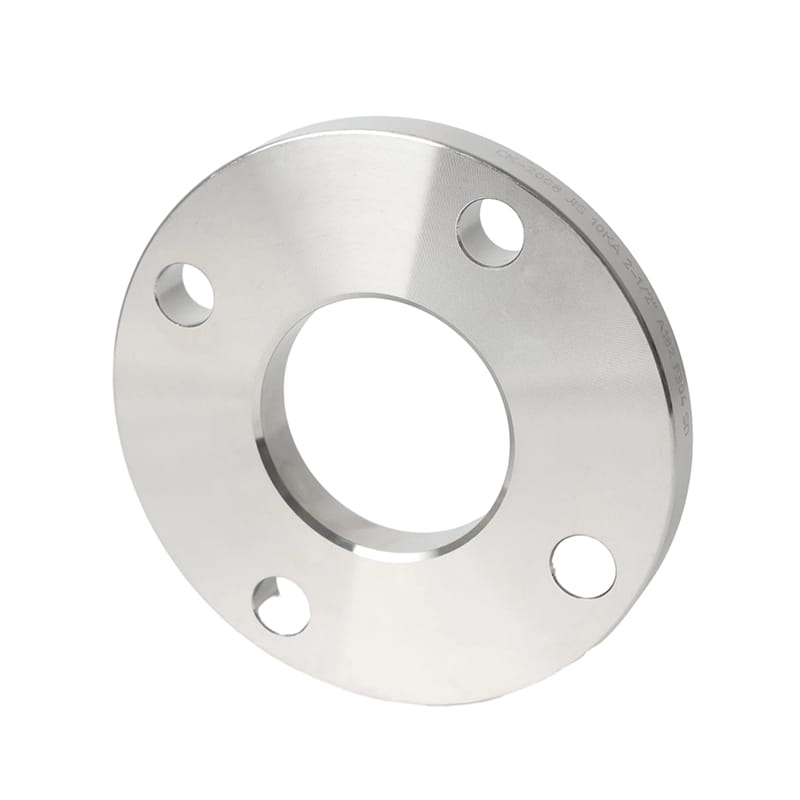

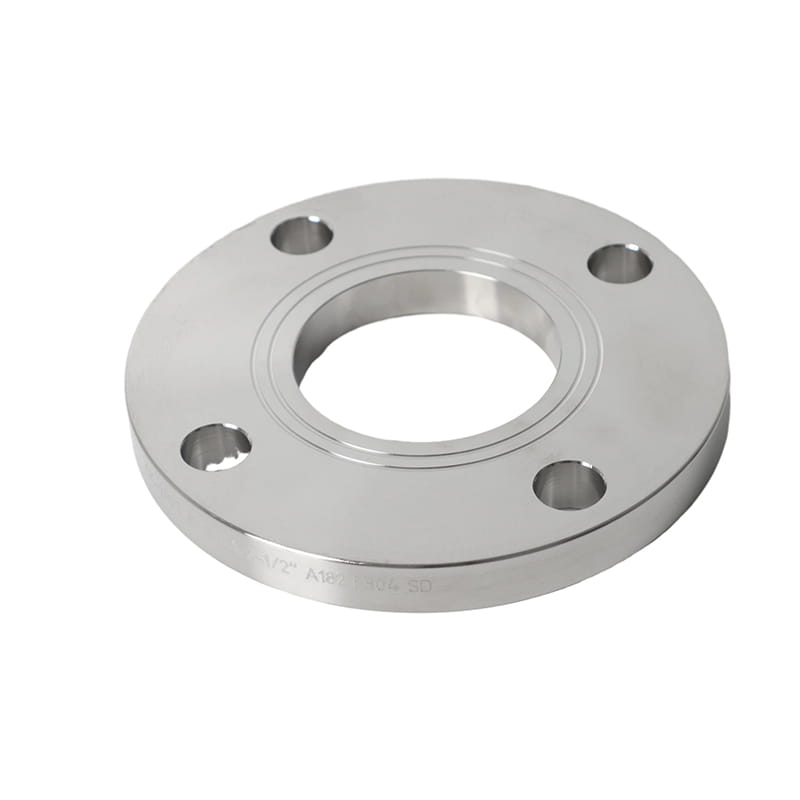

As placas de flange são um tipo de fixador usado para manter dois objetos unidos, normalmente feitos de metal, servindo como conectores cruciais para tubos e equipamentos. Apresentando uma placa plana e circular com orifícios para o parafusos, eles garantem fixação segura.
Eles oferecem instalação e remoção fáceis, facilitando a manutenção. O sistema consiste em duas partes: uma extremidade do tubo e o flange da placa. O processo funciona soldando a placa plana e circular - o flange da placa - em uma extremidade do tubo e depois apertando -o para outro tubo junto com uma junta no meio. Seu design plano garante a distribuição de pressão uniforme, promovendo vedações confiáveis em ambientes de alta pressão.
Os flanges de placas são versáteis e compatíveis com vários materiais, tornando -os adequados para diversas aplicações industriais. Amplamente utilizado em indústrias como petroquímico e fabricação, os flanges de placas contribuem para conexões robustas e resistentes a vazamentos, melhorando a eficiência e a segurança do transporte e processamento de fluidos em ambientes industriais.
A mesa do flange pode ser facilmente feita cortando e moldando flanges de placa. Portanto, em comparação com outros tipos de flanges, eles são relativamente baratos, tornando-os uma escolha econômica. Eles também podem personalizá -los para atender às necessidades específicas de aplicativos, como diferentes níveis de pressão e tamanhos.
Introdução
| Padrão | (1) padrão americano |
| Material | (1) aço inoxidável: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316TI, 310, 310S, 321, 321H, 317, 347, 347H, 904L; (2) Aço duplex e Super Duplex: ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 (3) Aço Carbono: ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 GR.70 A36, A694 F42, F46, F52, F60, F65, F706; (4) aço carbono de baixa temperatura: ASTM A350, LF2, LF3; (6) aço de liga: ASTM / ASME A / SA 182 e 387 F1, F5, F9, F11, F12, F22, F91; (7) Aço de liga de cobre: ASTM SB 61, SB62, SB151, SB152 UNS No. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS No. C 10100, 10200, 10300, 10800, 12000, 1200; (8) liga de níquel: ASTM SB564, SB160, SB472, SB162 Nickel 200 (UNS No. N02200), níquel 201 (UNS No. N02201), MONEL 400 (UNS No. N04400), Monel 500 (N.05500), 800 (UNS No. N04400), Monel 500 (N.05500), 800 (UNS. Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. n10276), liga 20 (UNS No. N08020) |
| Superfície | Tinta preta a óleo, tinta anti-rusta, zinco, transparente amarelo, frio e quente galvanizado |
| Tipo | forjado, tratado térmico e usinado |
| tamanho | 1 "-12" |
| Prazo de entrega | Dentro de 5 a 30 dias após receber o pré-pago |
| Embalagem | Caixas de madeira |
| Aplicativo | Aplica -se às ocasiões em que o meio é inflamável, explosivo, tóxico e a pressão é alta, incluindo petróleo e gás, química, petroquímica e geração de energia, combustível ou dutos, etc. |

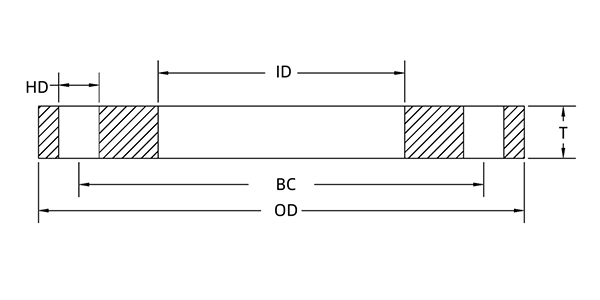

| Tamanho nominal do tubo | GROSSURA | Diâmetro externo. (OD) | DIA interno. (EU IA) | Número de orifícios | Orifício dia. | Círculo de parafuso | Peso de envio |
| Em | Estanho) | Odin) | Id (in) | Buracos | HD (IN) | BC (IN) | Em libras |
| ½ | 0.55 | 3.50 | 0.88 | 4 | 0.62 | 2.38 | 1.17 |
| ¾ | 0.552 | 3.88 | 1.09 | 4 | 0.62 | 2.75 | 1.45 |
| 1 | 0.500 | 4.25 | 1.36 | 4 | 0.62 | 3.12 | 1.73 |
| 1 ¼ | 0.500 | 4.62 | 1.70 | 4 | 0.62 | 3.50 | 2.00 |
| 1 ½ | 0.500 | 5.00 | 1.95 | 4 | 0.62 | 3.88 | 2.32 |
| 2 | 0.500 | 6.00 | 2.44 | 4 | 0.75 | 4.75 | 3.28 |
| 2 ½ | 0.500 | 7.00 | 2.94 | 4 | 0.75 | 5.50 | 4.50 |
| 3 | 0.500 | 7.50 | 3.57 | 4 | 0.75 | 6.00 | 4.88 |
| 3 ½ | 0.500 | 8.50 | 4.07 | 8 | 0.75 | 7.00 | 6.04 |
| 4 | 0.500 | 9.00 | 4.60 | 8 | 0.75 | 7.50 | 6.57 |
| 5 | 0.500 | 10.00 | 5.66 | 8 | 0.88 | 8.50 | 7.31 |
| 6 | 0.500 | 11.00 | 6.72 | 8 | 0.88 | 9.50 | 8.24 |
| 8 | 0.500 | 13.5 | 8.72 | 8 | 0.88 | 11.75 | 11.83 |
| 10 | 0.625 | 16.00 | 10.88 | 12 | 1.00 | 14.25 | 18.39 |
| 12 | 0.625 | 19.00 | 12.88 | 12 | 1.00 | 17.00 | 26.80 |
| 14 | 0.625 | 21.00 | 14.14 | 112 | 1.12 | 18.75 | 33.05 |
| 16 | 0.630 | 23.50 | 16.16 | 16 | 1.12 | 21.25 | 47.45 |
| 18 | 0.750 | 25.00 | 18.18 | 16 | 1.25 | 22.75 | 60.00 |
| 20 | 0.750 | 27.50 | 20.20 | 20 | 1.25 | 25.00 | 73.76 |
| 24 | 1.000 | 32.00 | 24.25 | 20 | 1.38 | 29.50 | 92.64 |
| 30 | 1.000 | 38.75 | 30.25 | 28 | 1.38 | 36.00 | 124.16 |
| 36 | 1.250 | 46.00 | 36.25 | 32 | 1.62 | 42.75 | 207.40 |
Fundada em 2007 e mudou -se para a Zona de Desenvolvimento Econômico de Longy, a província de Zhejiang, em 2022. Ele cobre uma área de 130.000 metros quadrados, mais de 30 linhas de produção, 300 trabalhadores, 20 pessoas de P&D, 30 pessoas de inspeção e uma produção anual de 50.000 toneladas.
It has passed ISO9001:2008 quality management system, PED 97/23/EC EU Pressure Equipment Directive certification, China Special Equipment Manufacturing License (Pressure Tube) TS certification, ASME certification, provincial enterprise standardization management system, ISO14000:2004 environment management system, cleaner production (green enterprise), and a series of certifications, as well as China Classification Society (CCS), American Bureau of Shipping (ABS), British Register de remessa (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) e Certificação de fábrica de remessas coreanas (KR).
Os principais produtos incluem tubos de aço inoxidável, acessórios de tubos, flanges, válvulas etc., que são amplamente utilizados em petróleo, indústria química, indústria nuclear, fundição, construção naval, produtos farmacêuticos, alimentos, conservação de água, energia elétrica, energia nova, equipamentos mecânicos e outros campos. A empresa segue o princípio corporativo de "Qualidade para a sobrevivência, a reputação de desenvolvimento" e atende de todo o coração a todos os clientes para criar uma situação em que todos saem ganhando.
