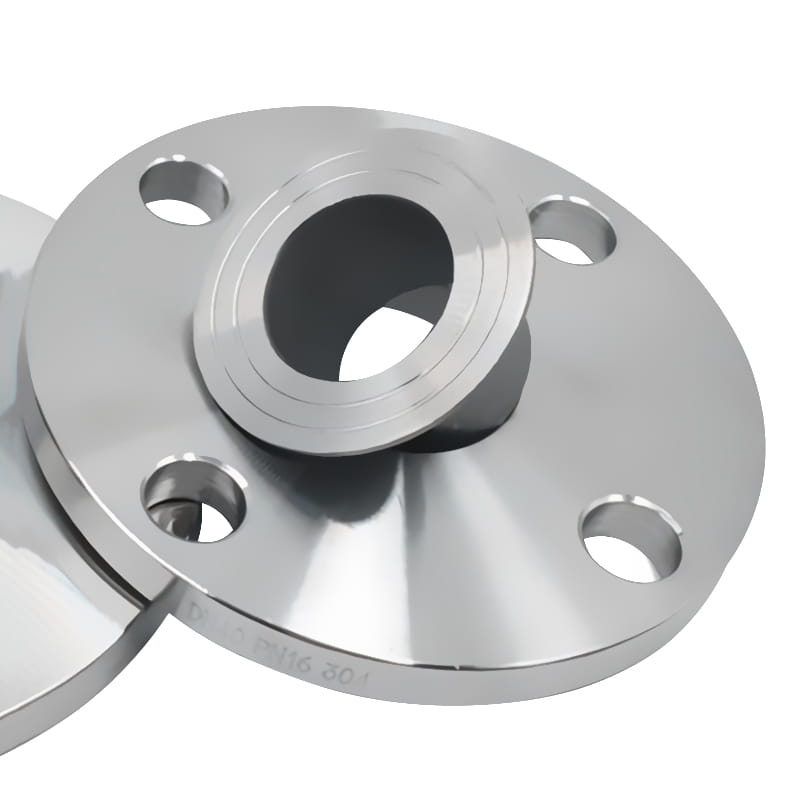

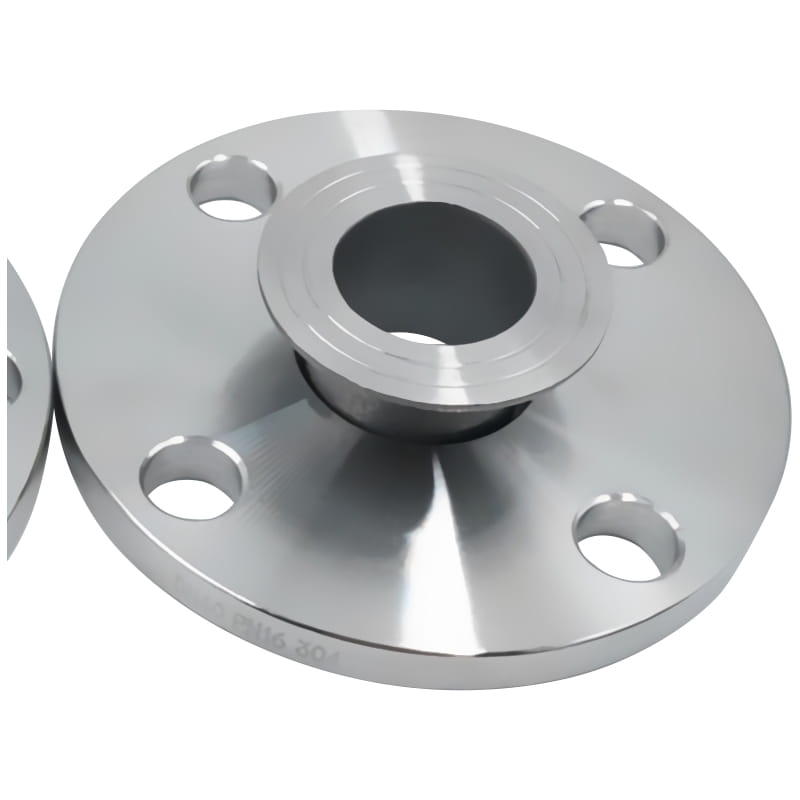

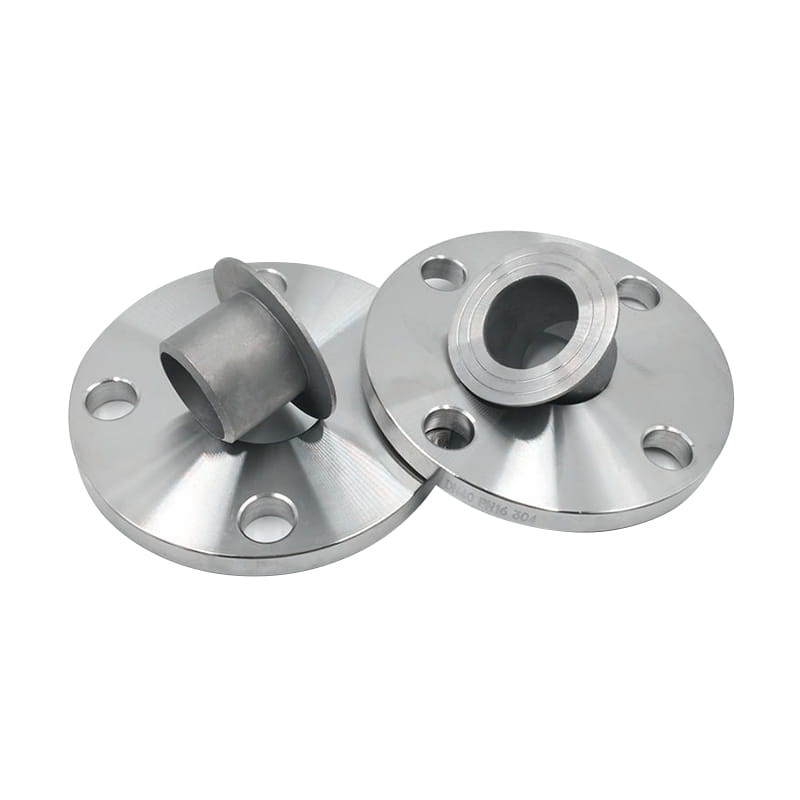

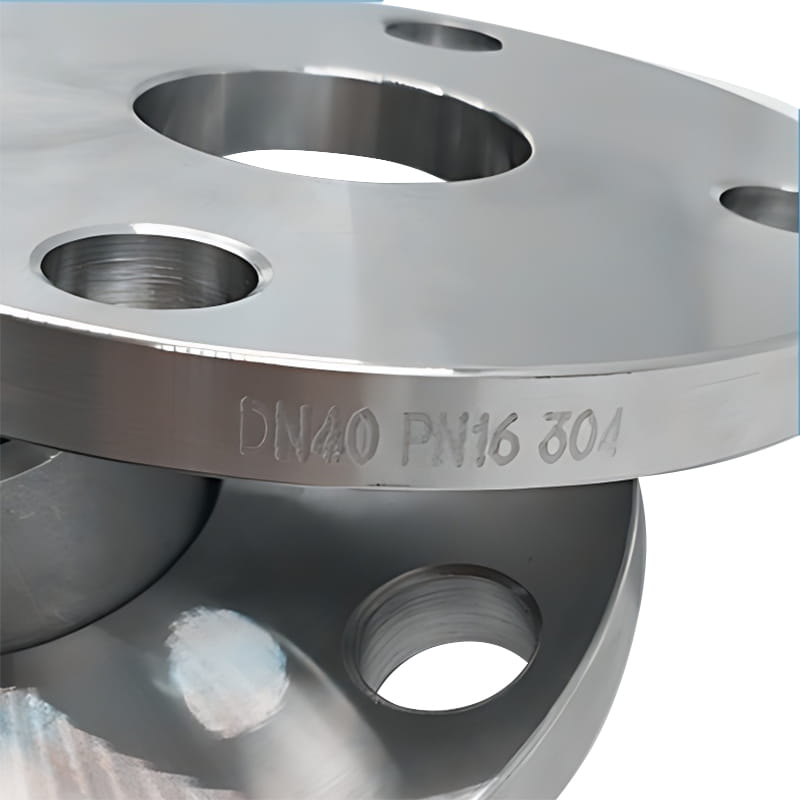

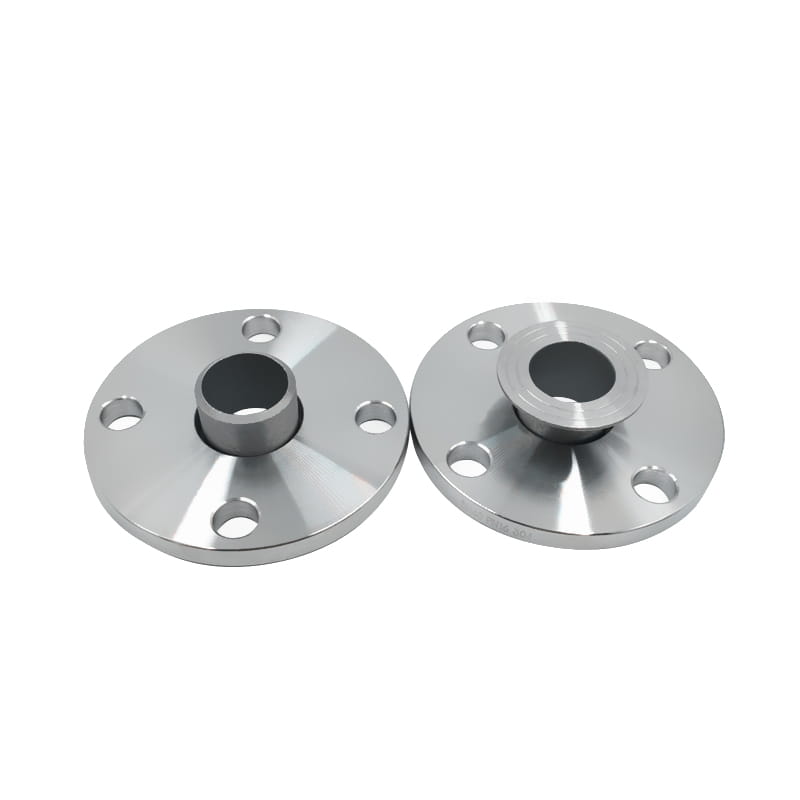

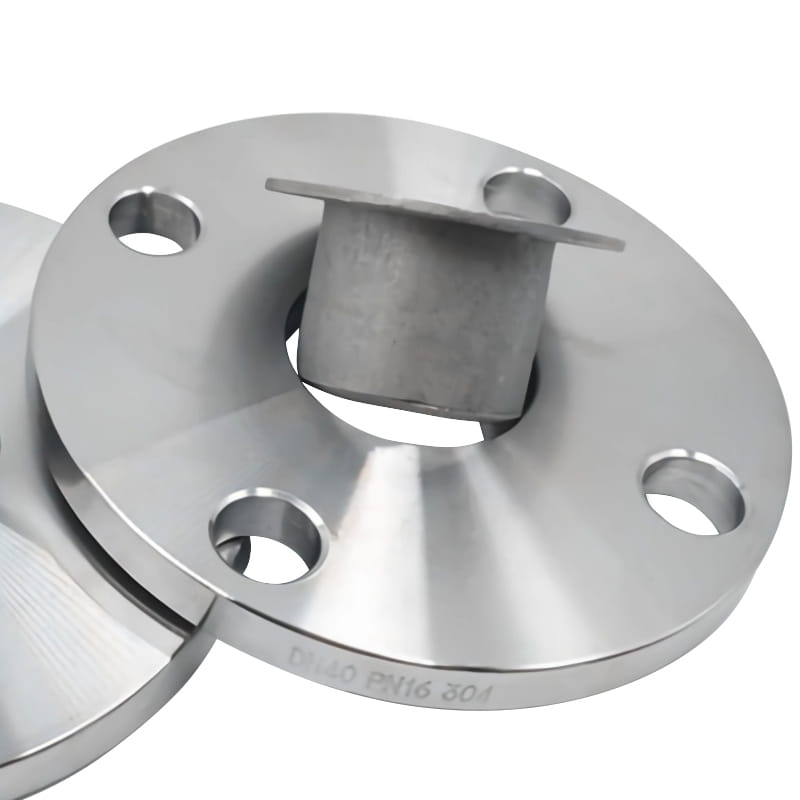

O flange da junta de volta não possui uma face elevada, é usado em conjunto com uma “extremidade da articulação da junta”- uma extremidade de stub da junta de volta e um flange da junta de volta. O uso dele em pontos onde ocorre o estresse de flexão severo deve ser evitado.
Como o próprio flange da junta não é soldado no tubo, ele pode girar para alinhar prontamente os orifícios dos parafusos e a montagem e a desmontagem são muito mais fáceis. Esse recurso simplifica tarefas de instalação, manutenção e reparo, reduzindo os custos de inatividade e os custos gerais. O design do flange permite o desalinhamento angular dos tubos, garantindo uma junta apertada e à prova de vazamentos, mesmo quando os tubos não estão perfeitamente alinhados.
As fendas formadas entre a superfície interna do furo do flange e a superfície externa das extremidades do stub podem coletar rapidamente contaminados. Os contaminados coletados podem apresentar um problema e resultar em corrosão de fendas.
Eles geralmente são usados em aplicações de baixa pressão, como petroquímicos, petróleo e gás, tratamento de água, alimentos e bebidas e indústrias de processamento químico.
Introdução
| Padrão | ANSI/ASME: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 |
| Material | Aço Carbono: ASTM A105, A350 LF2 |
| Superfície | polido ， tiro de jateamento, jateamento de areia, etc |
| Tipo | Forjado, tratado térmico e usinado |
| tamanho | 1/2 '' a 48 " |
| Prazo de entrega | Dentro de 5 a 30 dias após receber o pré-pago |
| Embalagem | Caixa de madeira de exportação padrão ou como você solicitou |
| Aplicativo | Petroquímica, petróleo e gás, tratamento de água, alimentos e bebidas e indústrias de processamento químico, etc. |
PN10

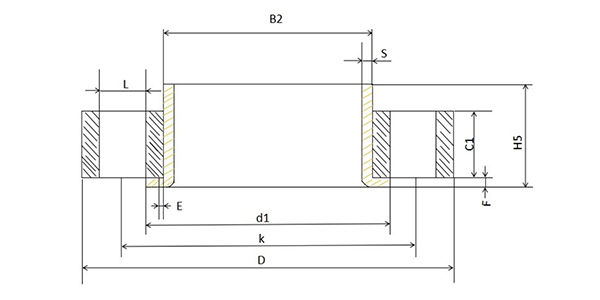

| Dn | Tubo od | D | B2 | C1 | K | E | L | Qtty. | Peso |
| 200 | 2198.1 | 340 | 226 | 24 | 295 | 6 | 22 | 8 | 8.87 |
|
| 204.0 - 206.0 | 340 | 213 | 24 | 295 | 6 | 22 | 8 | 8.87 |
| 250 | 273.0 | 395 | 281 | 26 | 350 | 8 | 22 | 12 | 11.20 |
|
| 254.0 - 256.0 | 395 | 264 | 26 | 350 | 8 | 22 | 12 | 11.20 |
| 300 | 323.9 | 445 | 333 | 26 | 400 | 8 | 22 | 12 | 12.80 |
|
| 304.0 - 306.0 | 445 | 315 | 26 | 400 | 8 | 22 | 12 | 12.80 |
| 350 | 355.6 | 505 | 365 | 30 | 460 | 8 | 22 | 16 | 19.40 |
| 400 | 406.4 | 565 | 416 | 32 | 515 | 8 | 26 | 16 | 26.40 |
| 450 | 457.0 | 615 | 467 | 36 | 565 | 8 | 26 | 20 | 32.20 |
| 500 | 508.0 | 670 | 519 | 38 | 620 | 8 | 26 | 20 | 38.50 |
| 600 | 610.0 | 780 | 622 | 42 | 725 | 8 | 30 | 20 | 52.20 |
PN16
| Dn | Tubo od | D | B2 | C1 | K | E | L | Qtty. | Peso |
| 50 | 60.3 | 165 | 65 | 20 | 125 | 5 | 18 | 4 | 2.52 |
|
| 53.0 - 54.0 | 165 | 65 | 20 | 125 | 5 | 18 | 4 | 2.52 |
| 65 | 76.1 | 185 | 81 | 20 | 145 | 6 | 18 | 8 | 3.05 |
|
| 68.0 - 70.0 | 185 | 75 | 20 | 145 | 6 | 18 | 8 | 3.05 |
| 80 | 88.9 | 200 | 94 | 20 | 160 | 6 | 18 | 8 | 3.48 |
|
| 83.0 - 84.0 | 200 | 89 | 20 | 160 | 6 | 18 | 8 | 3.48 |
| 100 | 114.3 | 220 | 120 | 22 | 180 | 6 | 18 | 8 | 4.20 |
|
| 103.0 - 106.0 | 220 | 113 | 22 | 180 | 6 | 18 | 8 | 4.20 |
| 125 | 139.7 | 250 | 145 | 22 | 210 | 6 | 18 | 8 | 5.21 |
|
| 128.0 - 133.0 | 250 | 138 | 22 | 210 | 6 | 18 | 8 | 5.21 |
| 150 | 168.0 | 285 | 174 | 24 | 240 | 6 | 22 | 8 | 6.89 |
|
| 153.0 - 156.0 | 285 | 164 | 24 | 240 | 6 | 22 | 8 | 6.89 |
| 200 | 219.1 | 340 | 226 | 26 | 295 | 6 | 22 | 12 | 9.31 |
| 250 | 273.0 | 405 | 281 | 29 | 355 | 8 | 26 | 12 | 13.50 |
| 300 | 323.9 | 460 | 333 | 32 | 410 | 8 | 26 | 12 | 18.00 |
| 350 | 355.6 | 520 | 365 | 35 | 470 | 8 | 26 | 16 | 27.00 |
| 400 | 406.4 | 580 | 416 | 38 | 525 | 8 | 30 | 16 | 34.60 |
| 450 | 457.0 | 640 | 467 | 42 | 585 | 8 | 30 | 20 | 44.60 |
| 500 | 508.0 | 715 | 519 | 46 | 650 | 8 | 33 | 20 | 62.00 |
PN25
| Dn | Tubo od | D | B2 | C1 | K | E | L | Qtty. | Peso |
| 200 | 219.1 | 360 | 226 | 32 | 310 | 6 | 26 | 12 | 13.80 |
| 250 | 273.0 | 425 | 281 | 35 | 370 | 8 | 30 | 12 | 19.40 |
| 300 | 323.9 | 485 | 333 | 38 | 430 | 8 | 30 | 16 | 25.50 |
PN40
| Dn | Tubo od | D | B2 | C1 | K | E | L | Qtty. | Peso |
| 10 | 17.2 | 90 | 21 | 14 | 60 | 3 | 14 | 4 | 0.60 |
| 15 | 21.3 | 95 | 25 | 14 | 65 | 3 | 14 | 4 | 0.65 |
| 20 | 26.9 | 105 | 31 | 16 | 75 | 4 | 14 | 4 | 0.91 |
| 25 | 33.7 | 115 | 38 | 16 | 85 | 4 | 14 | 4 | 1.08 |
| 32 | 42.4 | 140 | 47 | 18 | 100 | 5 | 18 | 4 | 1.77 |
| 40 | 48.3 | 150 | 53 | 18 | 110 | 5 | 18 | 4 | 2.02 |
|
| 40,0 - 44,5 | 150 | 50 | 18 | 110 | 5 | 18 | 4 | 2.02 |
| 50 | 60.3 | 165 | 65 | 20 | 125 | 5 | 18 | 4 | 2.65 |
| 65 | 76.1 | 185 | 81 | 22 | 145 | 6 | 18 | 8 | 3.36 |
| 80 | 88.9 | 200 | 94 | 24 | 160 | 6 | 18 | 8 | 4.18 |
| 100 | 114.3 | 235 | 120 | 26 | 190 | 6 | 22 | 8 | 5.87 |
| 125 | 139.7 | 270 | 145 | 28 | 220 | 6 | 26 | 8 | 7.95 |
| 150 | 168.3 | 300 | 174 | 30 | 250 | 6 | 26 | 8 | 9.97 |
