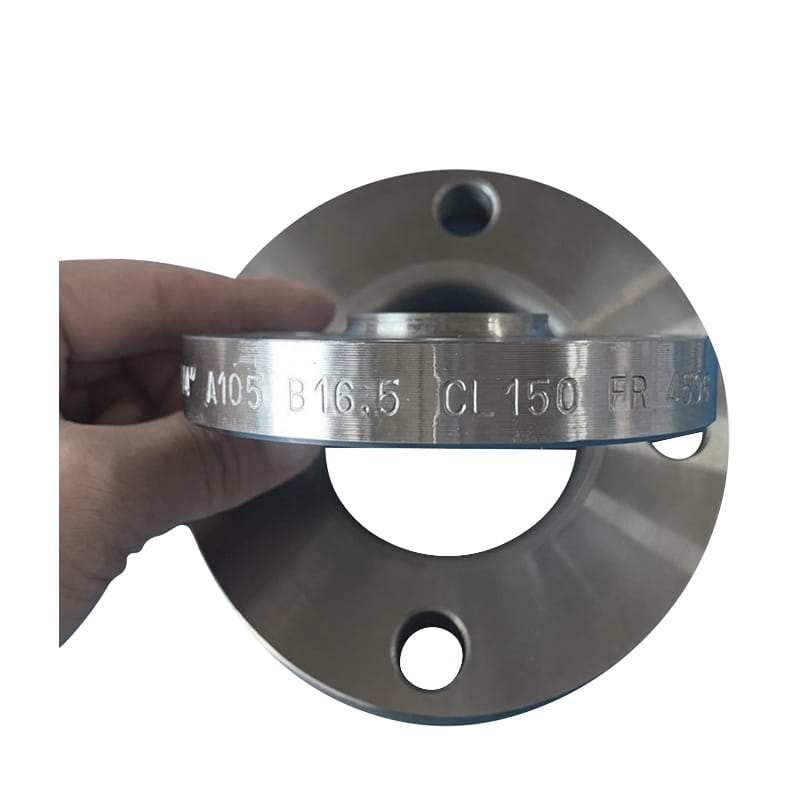

Um flange da junta é um conjunto de dois segmentos, com uma extremidade de stub que possui um flange de anel de junta de volta. A extremidade do stub é então soldada para o tubo e o anel do flange pode ser girado para se alinhar com o flange de acasalamento.

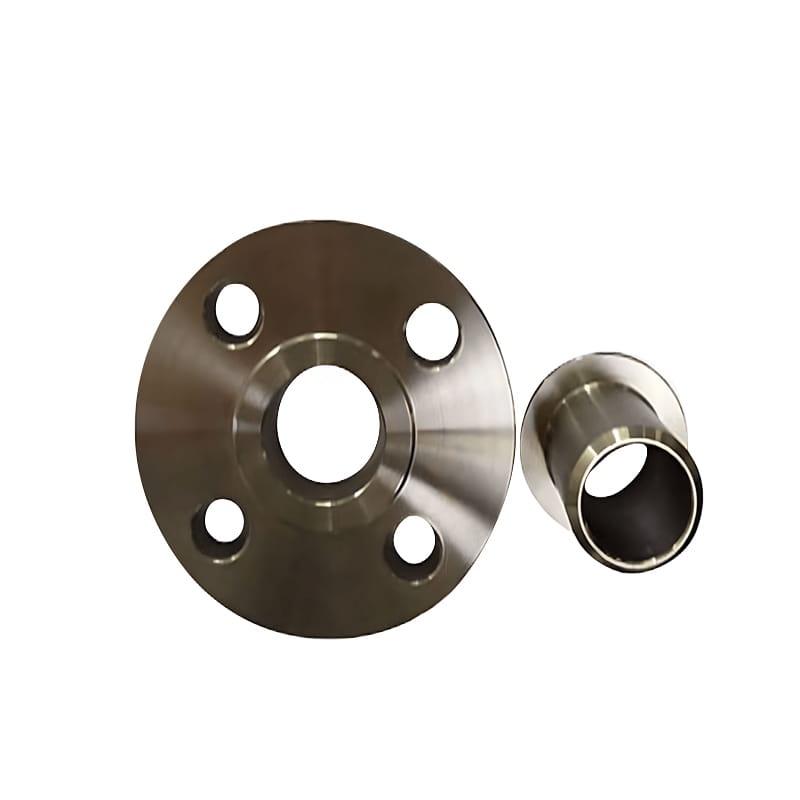

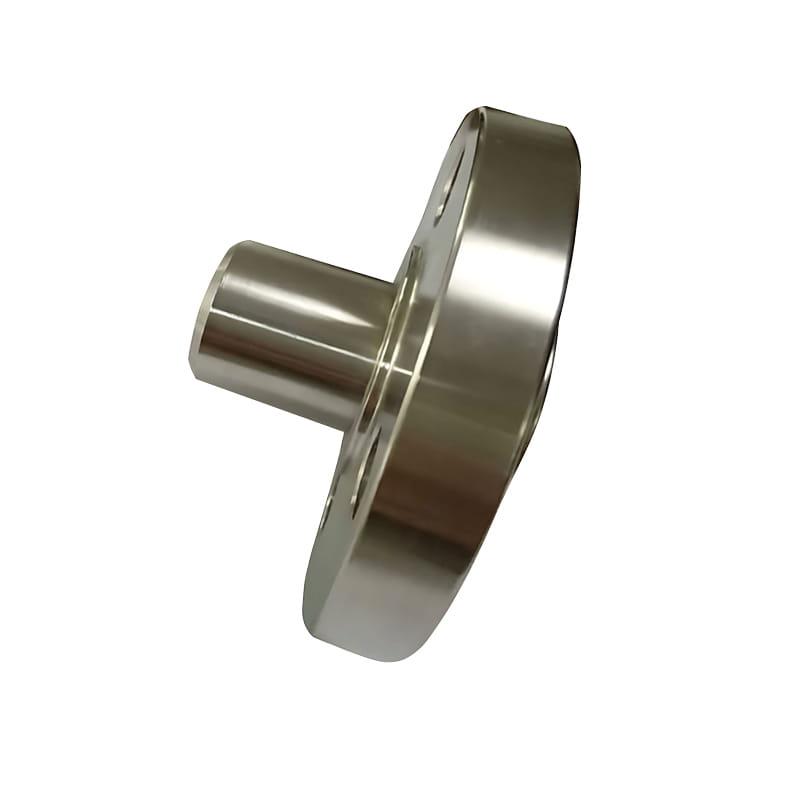

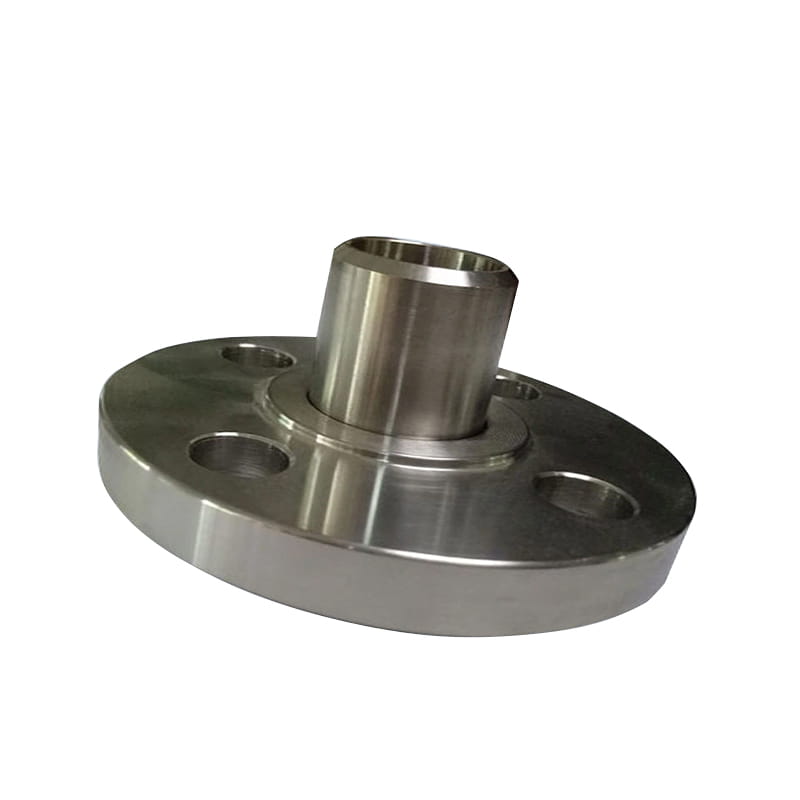

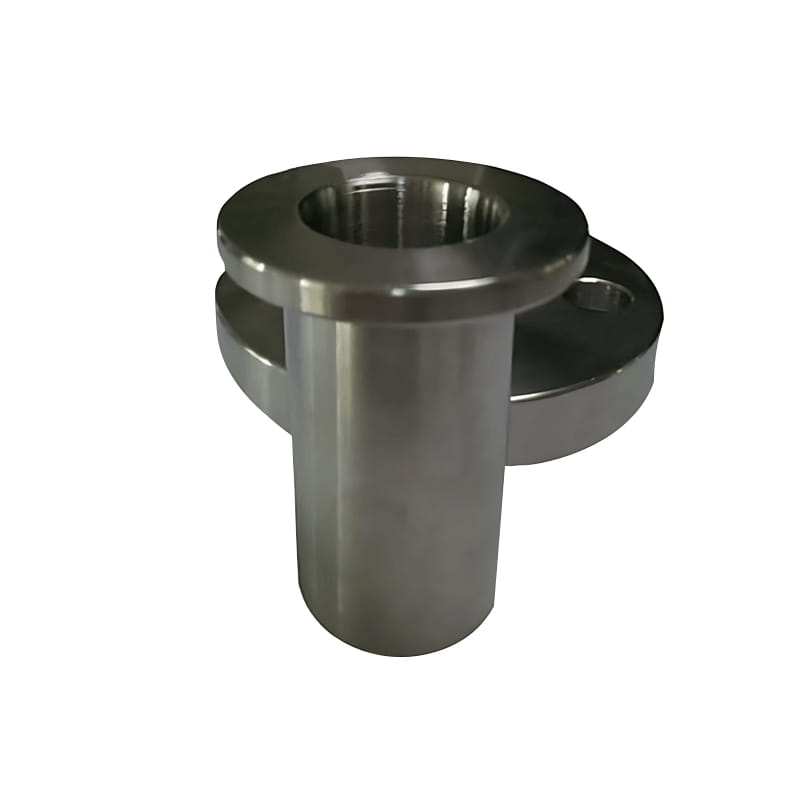

A extremidade do stub pode ser vista como um comprimento da manga do tubo com uma ponta de extremidade soldada e a outra extremidade queimada no ângulo reto no eixo do tubo. O flange da junta de volta e a extremidade do stub compõem uma conexão de junta composta de duas peças.
Esses flanges são quase idênticos a um "flange deslizante", exceto por um raio na interseção da face do flange e no furo para acomodar a parte flangeada da extremidade do stub. Sua capacidade de retenção de pressão é um pouco melhor do que a de "Slip on Flange". No entanto, a vida de fadiga é apenas um décimo de "flange do pescoço de solda".
Os flanges da junta de volta deslizam sobre o tubo e não são soldados ou presos a ele. Eles são um tipo de montagem de flange comumente usada em sistemas ou aplicações de baixa pressão, onde a desmontagem frequente pode ser necessária.
Introdução
| Padrão | ANSI B16.5, ANSI B16.36, ANSI B16.47, EN1092, UNI 2277/2278, ANSI B16.48, JIS, BS 4504, DIN, SABS1123, GOST-12820 |
| Material | Aço inoxidável, aço carbono, aço de liga, níquel de Cupro (90/10, 70/30, 66/30/2/2), Hastelloy (C4, C-22, C276, B-2), Nickel (200/201), Monel (400 & K500), Inconel (600, 601, 625 e 825), inconyl (600, 600, 600 (6001), 825, 82), 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 600, 800, 800, 600, 600, 600, 600, 600, 600, 600/6), all-se. SS 904L, titânio (1 e 2) etc. |
| Superfície | Óleo anti-rust |
| Tipo | Forjamento, processamento CNC |
| tamanho | ½ polegada - 24 polegadas |
| Prazo de entrega | Dentro de 5 a 30 dias após receber o pré-pago |
| Embalagem | Paletes de madeira compensada, palete de madeira, caixa de madeira, etc. |
| Aplicativo | Energia elétrica, campo de petróleo, construção naval, offshore, sistemas de água, gás natural, projetos de tubos, etc. |
Classe 150 lb.

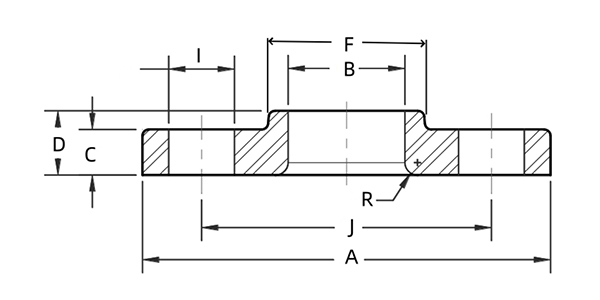

| Nomemal Tamanho do tubo | Fora Diâmetro | Geral Diâmetro | Dentro Diâmetro | Flange Grossura | Geral Comprimento | Colo Raio | Eixo Diâmetro | Número de buracos | Orifício do parafuso Diâmetro | Diâmetro de círculo de buracos | Peso |
| em | mm | A (mm) | B (mm) | C (mm) | D (mm) | R (mm) | F (mm) | Hum) | Eu (mm) | J (mm) | kg/ peça |
| ½ | 21.30 | 88.90 | 22.90 | 11.20 | 15.70 | 3.00 | 30.20 | 4 | 15.70 | 60.45 | 0.38 |
| ¾ | 26.70 | 98.60 | 28.20 | 12.70 | 15.70 | 3.00 | 38.10 | 4 | 15.70 | 69.85 | 0.55 |
| 1 | 33.40 | 108.00 | 35.10 | 14.20 | 17.50 | 3.00 | 49.30 | 4 | 15.70 | 79.25 | 0.76 |
| 1 ¼ | 42.20 | 117.30 | 43.70 | 15.70 | 20.60 | 4.80 | 58.70 | 4 | 15.70 | 88.90 | 1.01 |
| 1 ½ | 48.30 | 127.00 | 50.00 | 17.50 | 22.40 | 6.40 | 65.00 | 4 | 15.70 | 98.60 | 1.30 |
| 2 | 60.30 | 152.40 | 62.50 | 19.10 | 25.40 | 7.90 | 77.70 | 4 | 19.10 | 120.70 | 2.03 |
| 2 ½ | 73.00 | 177.80 | 75.40 | 22.40 | 28.40 | 7.90 | 90.40 | 4 | 19.10 | 139.70 | 3.25 |
| 3 | 88.90 | 190.50 | 91.40 | 23.90 | 30.20 | 9.70 | 108.00 | 4 | 19.10 | 152.40 | 3.81 |
| 3 ½ | 101.60 | 215.90 | 104.10 | 23.90 | 31.75 | 9.70 | 122.20 | 8 | 19.10 | 177.80 | 4.76 |
| 4 | 114.30 | 228.60 | 116.80 | 23.90 | 33.30 | 11.20 | 134.90 | 8 | 19.10 | 190.50 | 5.25 |
| 5 | 141.30 | 254.00 | 114.50 | 23.90 | 36.60 | 11.20 | 163.60 | 8 | 22.40 | 215.90 | 6.02 |
| 6 | 168.30 | 279.40 | 171.50 | 25.40 | 39.60 | 12.70 | 192.00 | 8 | 22.40 | 241.30 | 7.40 |
| 8 | 219.10 | 342.90 | 222.30 | 28.40 | 44.50 | 12.70 | 246.10 | 8 | 22.40 | 298.50 | 12.10 |
| 10 | 273.00 | 406.40 | 277.40 | 30.20 | 49.30 | 12.70 | 304.80 | 12 | 25.40 | 362.00 | 16.40 |
| 12 | 323.80 | 482.60 | 328.20 | 31.75 | 55.60 | 12.70 | 365.30 | 12 | 25.40 | 431.80 | 26.10 |
| 14 | 355.60 | 533.40 | 360.20 | 35.10 | 79.25 | 12.70 | 400.10 | 12 | 28.40 | 476.30 | 34.50 |
| 16 | 406.40 | 596.90 | 411.20 | 36.60 | 87.40 | 12.70 | 457.20 | 16 | 28.40 | 539.80 | 44.60 |
| 18 | 457.20 | 635.00 | 462.30 | 39.60 | 96.80 | 12.70 | 505.00 | 16 | 31.75 | 577.90 | 48.70 |
| 20 | 508.00 | 698.50 | 514.40 | 42.90 | 103.10 | 12.70 | 558.80 | 20 | 31.75 | 635.00 | 61.60 |
| 24 | 609.60 | 812.80 | 616.00 | 47.80 | 111.30 | 12.70 | 663.40 | 20 | 35.10 | 749.30 | 86.60 |
Classe 300 lb.
| Nomemal Tamanho do tubo | Fora Diâmetro | Geral Diâmetro | Dentro Diâmetro | Flange Grossura | Geral Comprimento | Colo Raio | Eixo Diâmetro | Número de buracos | Orifício do parafuso Diâmetro | Diâmetro de círculo de buracos | Peso |
| em | mm | A (mm) | B (mm) | C (mm) | D (mm) | R (mm) | F (mm) | Hum) | Eu (mm) | J (mm) | kg/ peça |
| ½ | 21.30 | 95.20 | 22.90 | 14.20 | 22.30 | 3.00 | 38.10 | 4 | 15.70 | 66.55 | 0.62 |
| ¾ | 26.70 | 117.30 | 28.20 | 15.70 | 25.40 | 3.00 | 47.70 | 4 | 19.00 | 82.50 | 1.10 |
| 1 | 33.40 | 123.90 | 35.10 | 17.50 | 26.90 | 3.00 | 53.80 | 4 | 19.00 | 88.90 | 1.33 |
| 1 ¼ | 42.20 | 133.30 | 43.70 | 19.00 | 26.90 | 4.80 | 63.50 | 4 | 19.00 | 98.50 | 1.65 |
| 1 ½ | 48.30 | 155.4 | 50.00 | 20.60 | 30.20 | 6.40 | 69.85 | 4 | 22.30 | 114.30 | 2.44 |
| 2 | 60.30 | 165.10 | 62.50 | 22.30 | 33.20 | 7.90 | 84.00 | 8 | 19.10 | 127.00 | 2.83 |
| 2 ½ | 73.00 | 190.50 | 75.40 | 25.40 | 38.10 | 7.90 | 100.00 | 8 | 22.30 | 149.30 | 4.25 |
| 3 | 88.90 | 209.50 | 91.40 | 28.40 | 42.90 | 9.70 | 117.30 | 8 | 22.30 | 168.10 | 5.78 |
| 3 ½ | 101.60 | 228.60 | 104.10 | 30.20 | 44.40 | 9.70 | 133.30 | 8 | 22.30 | 184.10 | 7.27 |
| 4 | 114.30 | 254.00 | 116.80 | 31.70 | 47.70 | 11.20 | 146.00 | 8 | 22.30 | 200.10 | 9.55 |
| 5 | 141.30 | 279.40 | 114.50 | 35.00 | 50.80 | 11.20 | 177.80 | 8 | 22.30 | 234.90 | 12.20 |
| 6 | 168.30 | 317.50 | 171.50 | 36.50 | 52.30 | 12.70 | 206.20 | 12 | 22.30 | 267.70 | 15.50 |
| 8 | 219.10 | 381.00 | 222.30 | 41.10 | 61.90 | 12.70 | 260.30 | 12 | 25.40 | 330.20 | 24.10 |
| 10 | 273.00 | 444.50 | 277.40 | 47.70 | 95.20 | 12.70 | 320.50 | 16 | 28.40 | 387.30 | 34.40 |
| 12 | 323.80 | 520.70 | 328.20 | 50.80 | 101.60 | 12.70 | 374.60 | 16 | 31.70 | 450.80 | 50.40 |
| 14 | 355.60 | 584.20 | 360.20 | 53.80 | 111.20 | 12.70 | 425.40 | 20 | 31.70 | 514.3 | 70.90 |
| 16 | 406.40 | 647.70 | 411.20 | 57.15 | 120.60 | 12.70 | 482.60 | 20 | 35.00 | 571.50 | 89.50 |
| 18 | 457.20 | 711.20 | 462.30 | 60.45 | 130.00 | 12.70 | 533.40 | 24 | 35.00 | 628.60 | 111.00 |
| 20 | 508.00 | 774.70 | 514.40 | 63.50 | 139.70 | 12.70 | 587.20 | 24 | 35.00 | 685.80 | 137.00 |
| 24 | 609.60 | 914.40 | 616.00 | 69.80 | 152.40 | 12.70 | 701.50 | 24 | 41.10 | 812.80 | 204.00 |
Classe 400 lb.
| Nomemal Tamanho do tubo | Fora Diâmetro | Geral Diâmetro | Dentro Diâmetro | Flange Grossura | Geral Comprimento | Colo Raio | Eixo Diâmetro | Número de buracos | Orifício do parafuso Diâmetro | Diâmetro de círculo de buracos | Peso |
| em | mm | A (mm) | B (mm) | C (mm) | D (mm) | R (mm) | F (mm) | Hum) | Eu (mm) | J (mm) | kg/ peça |
| ½ | 21.30 | 95.30 | 22.90 | 14.20 | 22.40 | 3.00 | 38.10 | 4 | 15.70 | 66.55 | 0.72 |
| ¾ | 26.70 | 117.30 | 28.20 | 15.70 | 25.40 | 3.00 | 47.80 | 4 | 19.10 | 82.60 | 1.25 |
| 1 | 33.40 | 124.00 | 35.10 | 17.50 | 26.90 | 3.00 | 53.80 | 4 | 19.10 | 88.90 | 1.50 |
| 1 ¼ | 42.20 | 133.40 | 43.70 | 20.60 | 28.40 | 4.80 | 63.50 | 4 | 19.10 | 98.60 | 2.00 |
| 1 ½ | 48.30 | 155.40 | 50.00 | 22.40 | 31.75 | 6.40 | 69.85 | 4 | 22.40 | 114.30 | 2.92 |
| 2 | 60.30 | 165.10 | 62.50 | 25.40 | 36.60 | 7.90 | 84.10 | 8 | 19.10 | 127.00 | 3.55 |
| 2 ½ | 73.00 | 190.50 | 75.40 | 28.40 | 41.10 | 7.90 | 100.10 | 8 | 22.40 | 149.40 | 5.23 |
| 3 | 88.90 | 209.60 | 91.40 | 31.75 | 46.00 | 9.70 | 117.30 | 8 | 22.40 | 168.10 | 6.95 |
| 3 ½ | 101.60 | 228.60 | 104.10 | 35.10 | 49.30 | 9.70 | 133.40 | 8 | 25.40 | 184.20 | 8.78 |
| 4 | 114.30 | 254.00 | 116.80 | 35.10 | 50.80 | 11.20 | 146.10 | 8 | 25.40 | 200.20 | 10.90 |
| 5 | 141.30 | 279.40 | 114.50 | 38.10 | 53.80 | 11.20 | 177.80 | 8 | 25.40 | 235.00 | 13.70 |
| 6 | 168.30 | 317.50 | 171.50 | 41.10 | 57.15 | 12.70 | 206.20 | 12 | 25.40 | 269.70 | 18.00 |
| 8 | 219.10 | 381.00 | 222.30 | 47.80 | 68.30 | 12.70 | 260.40 | 12 | 28.40 | 330.20 | 28.30 |
| 10 | 273.00 | 445.00 | 277.40 | 53.80 | 101.60 | 12.70 | 320.50 | 16 | 31.75 | 387.40 | 38.80 |
| 12 | 323.80 | 520.70 | 328.20 | 57.15 | 108.00 | 12.70 | 374.70 | 16 | 35.10 | 450.90 | 56.60 |
| 14 | 355.60 | 584.20 | 360.2 | 60.45 | 117.30 | 12.70 | 425.50 | 20 | 35.10 | 514.40 | 78.60 |
| 16 | 406.40 | 647.70 | 411.20 | 63.50 | 127.00 | 12.70 | 482.60 | 20 | 38.10 | 571.50 | 100.00 |
| 18 | 457.20 | 711.20 | 462.30 | 66.55 | 136.70 | 12.70 | 533.40 | 24 | 38.10 | 628.70 | 122.00 |
| 20 | 508.00 | 774.70 | 514.40 | 69.85 | 146.10 | 12.70 | 587.20 | 24 | 41.10 | 685.80 | 145.00 |
| 24 | 609.60 | 914.40 | 616.00 | 76.20 | 158.80 | 12.70 | 701.50 | 24 | 47.80 | 812.80 | 217.00 |
Classe 600 lb.
| Nomemal Tamanho do tubo | Fora Diâmetro | Geral Diâmetro | Dentro Diâmetro | Flange Grossura | Geral Comprimento | Colo Raio | Eixo Diâmetro | Número de buracos | Orifício do parafuso Diâmetro | Diâmetro de círculo de buracos | Peso |
| in | mm | A (mm) | B (mm) | C (mm) | D (mm) | R (mm) | F (mm) | Hum) | Eu (mm) | J (mm) | kg/ peça |
| ½ | 21.30 | 95.30 | 22.90 | 14.20 | 22.40 | 3.00 | 38.10 | 4 | 15.70 | 66.55 | 0.72 |
| ¾ | 26.70 | 117.30 | 28.20 | 15.70 | 25.40 | 3.00 | 47.80 | 4 | 19.10 | 82.60 | 1.25 |
| 1 | 33.40 | 124.00 | 35.10 | 17.50 | 26.90 | 3.00 | 53.80 | 4 | 19.10 | 88.90 | 1.50 |
| 1 ¼ | 42.20 | 133.40 | 43.70 | 20.60 | 28.40 | 4.80 | 63.50 | 4 | 19.10 | 98.60 | 2.00 |
| 1 ½ | 48.30 | 155.4 | 50.00 | 22.40 | 31.75 | 6.40 | 69.85 | 4 | 22.40 | 114.30 | 2.92 |
| 2 | 60.30 | 165.10 | 62.50 | 25.40 | 36.60 | 7.90 | 84.10 | 8 | 19.10 | 127.00 | 3.55 |
| 2 ½ | 73.00 | 190.50 | 75.40 | 28.40 | 41.10 | 7.90 | 100.10 | 8 | 22.40 | 149.40 | 5.23 |
| 3 | 88.90 | 209.60 | 91.40 | 31.75 | 46.00 | 9.70 | 117.30 | 8 | 22.40 | 168.10 | 6.95 |
| 3 ½ | 101.60 | 228.60 | 104.10 | 35.10 | 49.30 | 9.70 | 133.40 | 8 | 25.40 | 184.20 | 8.78 |
| 4 | 114.30 | 273.10 | 116.80 | 38.10 | 53.80 | 11.20 | 152.40 | 8 | 25.40 | 215.9 | 14.40 |
| 5 | 141.30 | 330.20 | 114.50 | 44.50 | 60.45 | 11.20 | 189.00 | 8 | 28.40 | 266.70 | 24.30 |
| 6 | 168.30 | 355.60 | 171.50 | 47.80 | 66.55 | 12.70 | 222.30 | 12 | 28.40 | 292.10 | 28.50 |
| 8 | 219.10 | 419.10 | 222.30 | 55.60 | 76.20 | 12.70 | 273.10 | 12 | 31.75 | 349.30 | 43.10 |
| 10 | 273.00 | 508.00 | 277.40 | 63.50 | 111.30 | 12.70 | 342.90 | 16 | 35.10 | 431.80 | 70.50 |
| 12 | 323.80 | 558.80 | 328.20 | 66.55 | 117.30 | 12.70 | 400.10 | 20 | 35.10 | 489.00 | 86.10 |
| 14 | 355.60 | 603.30 | 360.20 | 69.85 | 127.00 | 12.70 | 431.80 | 20 | 38.10 | 527.10 | 100.00 |
| 16 | 406.40 | 685.80 | 411.20 | 76.20 | 139.70 | 12.70 | 495.30 | 20 | 41.10 | 603.30 | 145.00 |
| 18 | 457.20 | 743.00 | 462.30 | 82.60 | 152.40 | 12.70 | 546.10 | 20 | 44.50 | 654.10 | 177.00 |
| 20 | 508.00 | 812.80 | 514.40 | 88.90 | 165.10 | 12.70 | 609.60 | 24 | 44.50 | 723.90 | 225.00 |
| 24 | 609.60 | 939.80 | 616.00 | 101.60 | 184.20 | 12.70 | 717.60 | 24 | 50.80 | 838.20 | 318.00 |
Classe 900 lb.
| Nominal Tamanho do tubo | Fora Diâmetro | Geral Diâmetro | Dentro Diâmetro | Flange Grossura | Geral Comprimento | Colo Raio | Eixo Diâmetro | Número de buracos | Orifício do parafuso Diâmetro | Diâmetro de círculo de buracos | Peso |
| in | mm | A (mm) | B (mm) | C (mm) | D (mm) | R (mm) | F (mm) | Hum) | Eu (mm) | J (mm) | kg/ peça |
| ½ | 21.30 | 120.60 | 22.90 | 22.30 | 31.70 | 3.00 | 38.10 | 4 | 22.30 | 82.50 | 1.71 |
| ¾ | 26.70 | 130.00 | 28.20 | 25.40 | 35.00 | 3.00 | 44.40 | 4 | 22.30 | 88.90 | 2.30 |
| 1 | 33.40 | 149.30 | 35.10 | 28.40 | 41.10 | 3.00 | 52.30 | 4 | 25.40 | 101.60 | 3.40 |
| 1 ¼ | 42.20 | 158.70 | 43.70 | 28.40 | 41.10 | 4.80 | 63.50 | 4 | 25.40 | 111.20 | 3.85 |
| 1 ½ | 48.30 | 177.80 | 50.00 | 31.70 | 44.40 | 6.40 | 69.85 | 4 | 28.40 | 123.90 | 5.28 |
| 2 | 60.30 | 215.90 | 62.50 | 38.10 | 57.15 | 7.90 | 104.60 | 8 | 25.40 | 165.10 | 9.78 |
| 2 ½ | 73.00 | 244.30 | 75.40 | 41.10 | 63.50 | 7.90 | 123.90 | 8 | 28.40 | 190.50 | 13.60 |
| 3 | 88.90 | 241.30 | 91.40 | 38.10 | 53.80 | 9.70 | 127.00 | 8 | 25.40 | 190.50 | 11.30 |
| 4 | 114.30 | 292.10 | 116.80 | 44.40 | 69.85 | 11.20 | 158.70 | 8 | 31.70 | 234.90 | 19.20 |
| 5 | 141.30 | 349.20 | 114.50 | 50.80 | 79.25 | 11.20 | 190.50 | 8 | 35.00 | 279.40 | 31.20 |
| 6 | 168.30 | 381.00 | 171.50 | 55.60 | 85.80 | 12.70 | 234.90 | 12 | 31.70 | 317.50 | 40.50 |
| 8 | 219.10 | 469.90 | 222.30 | 63.50 | 114.30 | 12.70 | 298.40 | 12 | 38.10 | 393.70 | 71.50 |
| 10 | 273.00 | 546.10 | 277.40 | 69.85 | 127.00 | 12.70 | 368.30 | 16 | 38.10 | 469.90 | 104.00 |
| 12 | 323.80 | 609.60 | 328.20 | 79.25 | 142.70 | 12.70 | 419.10 | 20 | 38.10 | 533.40 | 139.00 |
| 14 | 355.60 | 641.30 | 360.20 | 85.80 | 155.40 | 12.70 | 450.80 | 20 | 41.10 | 558.80 | 161.00 |
| 16 | 406.40 | 704.80 | 411.20 | 88.90 | 165.10 | 12.70 | 508.00 | 20 | 44.40 | 615.90 | 194.00 |
| 18 | 457.20 | 787.40 | 462.30 | 101.60 | 190.50 | 12.70 | 565.10 | 20 | 50.80 | 685.80 | 267.00 |
| 20 | 508.00 | 857.20 | 514.40 | 107.90 | 209.50 | 12.70 | 622.30 | 20 | 53.80 | 749.30 | 334.00 |
| 24 | 609.60 | 1041.40 | 616.00 | 139.70 | 266.70 | 12.70 | 749.30 | 20 | 66.55 | 901.70 | 618.00 |
Classe 1500 lb.
| Nominal Tamanho do tubo | Fora Diâmetro | Geral Diâmetro | Dentro Diâmetro | Flange Grossura | Geral Comprimento | Colo Raio | Eixo Diâmetro | Número de buracos | Orifício do parafuso Diâmetro | Diâmetro de círculo de buracos | Peso |
| in | mm | A (mm) | B (mm) | C (mm) | D (mm) | R (mm) | F (mm) | Hum) | Eu (mm) | J (mm) | kg/ peça |
| ½ | 21.30 | 120.60 | 22.90 | 22.30 | 31.70 | 3.00 | 38.10 | 4 | 22.30 | 82.50 | 1.71 |
| ¾ | 26.70 | 130.00 | 28.20 | 25.40 | 35.00 | 3.00 | 44.40 | 4 | 22.30 | 88.90 | 2.30 |
| 1 | 33.40 | 149.30 | 35.10 | 28.40 | 41.10 | 3.00 | 52.30 | 4 | 25.40 | 101.60 | 3.40 |
| 1 ¼ | 42.20 | 158.70 | 43.70 | 28.40 | 41.10 | 4.80 | 63.50 | 4 | 25.40 | 111.20 | 3.85 |
| 1 ½ | 48.30 | 177.80 | 50.00 | 31.70 | 44.40 | 6.40 | 69.85 | 4 | 28.40 | 123.90 | 5.28 |
| 2 | 60.30 | 215.90 | 62.50 | 38.10 | 57.15 | 7.90 | 104.60 | 8 | 25.40 | 165.10 | 9.78 |
| 2 ½ | 73.00 | 244.30 | 75.40 | 41.10 | 63.50 | 7.90 | 123.90 | 8 | 28.40 | 190.50 | 13.60 |
| 3 | 88.90 | 266.70 | 91.40 | 47.70 | 73.15 | 9.70 | 133.30 | 8 | 31.70 | 203.2 | 17.80 |
| 4 | 114.30 | 311.10 | 116.80 | 53.80 | 90.40 | 11.20 | 162.00 | 8 | 35.00 | 241.30 | 27.50 |
| 5 | 141.30 | 374.60 | 114.50 | 73.15 | 104.60 | 11.20 | 196.80 | 8 | 41.10 | 292.10 | 51.50 |
| 6 | 168.30 | 399.70 | 171.50 | 82.50 | 119.10 | 12.70 | 228.60 | 12 | 38.10 | 317.50 | 62.00 |
| 8 | 219.10 | 482.6 | 222.30 | 91.90 | 142.70 | 12.70 | 292.10 | 12 | 44.40 | 393.70 | 105.00 |
| 10 | 273.00 | 584.20 | 277.40 | 107.90 | 177.80 | 12.70 | 368.30 | 12 | 50.80 | 482.60 | 179.00 |
| 12 | 323.80 | 673.10 | 328.20 | 123.90 | 218.90 | 12.70 | 450.80 | 16 | 53.80 | 571.50 | 269.00 |
| 14 | 355.60 | 749.30 | 360.20 | 133.30 | 241.30 | 12.70 | 495.30 | 16 | 60.45 | 635.00 | 365.00 |
| 16 | 406.40 | 825.50 | 411.20 | 146.00 | 260.30 | 12.70 | 552.40 | 16 | 66.55 | 704.80 | 459.00 |
| 18 | 457.20 | 914.40 | 462.30 | 162.00 | 276.30 | 12.70 | 596.90 | 16 | 73.15 | 774.70 | 598.00 |
| 20 | 508.00 | 984.20 | 514.40 | 177.80 | 292.10 | 12.70 | 641.30 | 16 | 79.25 | 831.80 | 712.00 |
| 24 | 609.60 | 1168.40 | 616.00 | 203.20 | 330.20 | 12.70 | 726.00 | 16 | 91.90 | 990.60 | 1090.00 |
Classe 2500 lb.
| Nominal Tamanho do tubo | Fora Diâmetro | Geral Diâmetro | Dentro Diâmetro | Flange Grossura | Geral Comprimento | Colo Raio | Eixo Diâmetro | Número de buracos | Orifício do parafuso Diâmetro | Diâmetro de círculo de buracos | Peso |
| in | mm | A (mm) | B (mm) | C (mm) | D (mm) | R (mm) | F (mm) | Hum) | Eu (mm) | J (mm) | kg/ peça |
| ½ | 21.30 | 133.40 | 22.90 | 30.20 | 39.60 | 3.00 | 42.90 | 4 | 22.40 | 88.90 | 2.92 |
| ¾ | 26.70 | 139.70 | 28.20 | 31.75 | 42.90 | 3.00 | 50.80 | 4 | 22.40 | 95.30 | 3.40 |
| 1 | 33.40 | 158.80 | 35.10 | 35.10 | 47.80 | 3.00 | 57.15 | 4 | 25.40 | 108.00 | 4.77 |
| 1 ¼ | 42.20 | 184.20 | 43.70 | 38.10 | 52.30 | 4.80 | 73.15 | 4 | 28.40 | 130.00 | 7.08 |
| 1 ½ | 48.30 | 203.20 | 50.00 | 44.50 | 60.45 | 6.40 | 79.25 | 4 | 31.75 | 146.10 | 9.93 |
| 2 | 60.30 | 235.00 | 62.50 | 50.80 | 69.85 | 7.90 | 95.30 | 8 | 28.40 | 171.50 | 14.70 |
| 2 ½ | 73.00 | 266.70 | 75.40 | 57.15 | 79.25 | 7.90 | 114.30 | 8 | 31.75 | 196.90 | 21.30 |
| 3 | 88.90 | 304.80 | 91.40 | 66.55 | 91.90 | 9.70 | 133.40 | 8 | 35.10 | 228.60 | 32.30 |
| 4 | 114.30 | 355.60 | 116.80 | 76.20 | 108.00 | 11.20 | 165.10 | 8 | 41.10 | 273.10 | 52.50 |
| 5 | 141.30 | 419.10 | 114.50 | 91.90 | 130.00 | 11.20 | 203.20 | 8 | 47.80 | 323.90 | 82.60 |
| 6 | 168.30 | 482.60 | 171.50 | 108.00 | 152.40 | 12.70 | 235.00 | 8 | 53.80 | 368.30 | 127.00 |
| 8 | 219.10 | 552.50 | 222.30 | 127.00 | 177.80 | 12.70 | 304.80 | 12 | 53.80 | 438.20 | 186.00 |
| 10 | 273.00 | 367.10 | 277.40 | 165.10 | 228.60 | 12.70 | 374.70 | 12 | 66.55 | 539.80 | 352.00 |
| 12 | 323.80 | 762.00 | 328.20 | 184.20 | 254.00 | 12.70 | 441.50 | 12 | 73.15 | 619.30 | 501.00 |
Fundada em 2007 e mudou -se para a Zona de Desenvolvimento Econômico de Longy, a província de Zhejiang, em 2022. Ele cobre uma área de 130.000 metros quadrados, mais de 30 linhas de produção, 300 trabalhadores, 20 pessoas de P&D, 30 pessoas de inspeção e uma produção anual de 50.000 toneladas.
It has passed ISO9001:2008 quality management system, PED 97/23/EC EU Pressure Equipment Directive certification, China Special Equipment Manufacturing License (Pressure Tube) TS certification, ASME certification, provincial enterprise standardization management system, ISO14000:2004 environment management system, cleaner production (green enterprise), and a series of certifications, as well as China Classification Society (CCS), American Bureau of Shipping (ABS), British Register de remessa (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) e Certificação de fábrica de remessas coreanas (KR).
Os principais produtos incluem tubos de aço inoxidável, acessórios de tubos, flanges, válvulas etc., que são amplamente utilizados em petróleo, indústria química, indústria nuclear, fundição, construção naval, produtos farmacêuticos, alimentos, conservação de água, energia elétrica, energia nova, equipamentos mecânicos e outros campos. A empresa segue o princípio corporativo de "Qualidade para a sobrevivência, a reputação de desenvolvimento" e atende de todo o coração a todos os clientes para criar uma situação em que todos saem ganhando.
Um operadou de uma fábrica de produtos químicos inspeciona uma tubulação 316L após seis meses de serviço com ácido clorídrico diluído. O metal base brilha como novo, mas as zonas afetadas pelo c...
Veja maisPara estruturas estruturais expostas a umidade, produtos químicos ou ambientes salinos, tubo quadrado de aço inoxidável em graus austeníticos 304 ou 316 oferece o melhor valor a longo prazo ...
Veja maisA tubulação de aço inoxidável vem em dezenas de configurações, mas as variantes de parede fina ocupam um nicho de engenharia distinto. No momento em que a relação diâmetro externo/espessura da p...
Veja maisNunca compartilharemos seu endereço de e -mail e você
Pode optar por não participar a qualquer momento, prometemos.
Especializado na produção de aço inoxidável
Steel Pipe
No.188 Binkang Road, Xixing Street, distrito de Binjiang, cidade de Hangzhou, província de Zhejiang, China
+86 18969027607
sales@xhxmat.com
Copyright © Xinhang Special Material Co., Ltd. Hangzhou Branch Rights Reserved.
