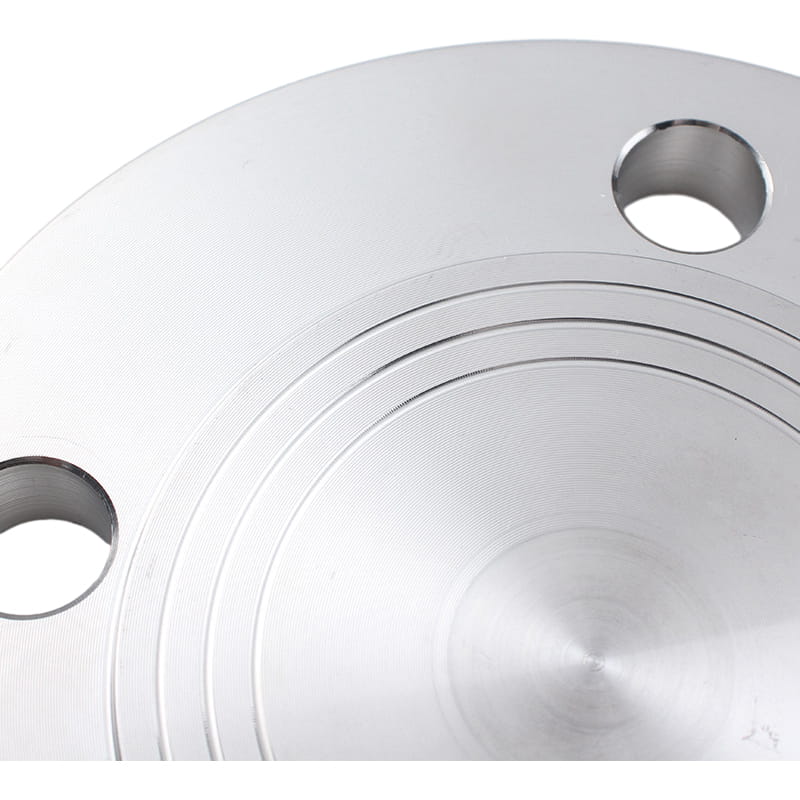

Um flange cego é uma placa de aço sólida sem orifícios. É usado para encerrar o final de um sistema de tubulação. Pode ser usado para isolar um tubo, válvula ou vaso de pressão. Como é aparafusado, o flange cego fornece fácil acesso ao interior de um vaso ou tubo. Um flange cego pode substituir uma tampa de solda de bunda, caso seja necessária uma extensão da linha de tubulação ou, caso seja necessária uma inspeção de tubulação.
Muitos flanges cegos têm uma estrutura básica que, diferentemente de outros flanges, requer pouca usinagem e é pesada porque não tem buracos. Esse tipo de flange é sólido, sem furo e pode ter uma face plana (FF) ou face elevada (RF).
Flanges cegos são comumente usados em petroquímicos, engenharia de tubos, serviços públicos e obras de água.
Introdução
| Padrão | ANSI: ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48 DIN ： DIN2527 、 DIN2566 、 DIN2573 、 DIN2576 、 DIN2641 、 DIN2642 、 DIN2655 、 DIN2656 、 DIN2627 、 DIN2628 、 DIN2629 、 DIN 2631 、 DIN2632 、 DIN2633 、 DIN2634 、 DIN2635 、 DIN2636 、 DIN2637 、 DIN2638 、 DIN2673 BS: BS4504 、 BS4504 、 BS1560 、 BS10 |
| Material | Aço inoxidável, aço carbono, aço de liga, níquel de Cupro (90/10, 70/30, 66/30/2/2), Hastelloy (C-4, C-22, C276, B-2), Nickel (200/201), Monel (400 e K500), Inconel (600, 601, 625), 825, 825, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800, 800/8), 800, 800, 800, 800/625). SS 904L, titânio (1 e 2) etc. |
| Superfície | Óleo anti-rust |
| Tipo | Forjamento, fundição, corte CNC |
| tamanho | 1/2 "a 60", DN15 a DN1500 |
| Prazo de entrega | Dentro de 5 a 30 dias após receber o pré-pago |
| Embalagem | Paletes de madeira compensada, palete de madeira, caixa de madeira, etc. |
| Aplicativo | Flanges cegos são comumente usados em petroquímicos, engenharia de tubos, serviços públicos e obras de água. |
| Dn | D | K | L | Sem buracos | PARAFUSO | e | d | C |
| 10 | 75 | 50 | 11 | 4 | M10 | 2 | 35 | 12 |
| 15 | 80 | 55 | 11 | 4 | M10 | 2 | 40 | 12 |
| 20 | 90 | 65 | 11 | 4 | M10 | 2 | 50 | 14 |
| 25 | 100 | 75 | 11 | 4 | M10 | 2 | 60 | 14 |
| 32 | 120 | 90 | 14 | 4 | M12 | 2 | 70 | 14 |
| 40 | 130 | 100 | 14 | 4 | M12 | 3 | 80 | 14 |
| 50 | 140 | 110 | 14 | 4 | M12 | 3 | 90 | 14 |
| 65 | 160 | 130 | 14 | 4 | M12 | 3 | 110 | 14 |
| 80 | 190 | 150 | 18 | 4 | M16 | 3 | 128 | 16 |
| 100 | 210 | 170 | 18 | 4 | M16 | 3 | 148 | 16 |
| 125 | 240 | 200 | 18 | 8 | M16 | 3 | 178 | 18 |
| 150 | 265 | 225 | 18 | 8 | M16 | 3 | 202 | 18 |
| 200 | 320 | 280 | 18 | 8 | M16 | 3 | 258 | 20 |
| 250 | 375 | 335 | 18 | 12 | M16 | 3 | 312 | 22 |
| 300 | 440 | 395 | 22 | 12 | M20 | 4 | 365 | 22 |
| 350 | 490 | 445 | 22 | 12 | M20 | 4 | 415 | 22 |
| 400 | 540 | 495 | 22 | 16 | M20 | 4 | 465 | 22 |
| 450 | 595 | 550 | 22 | 16 | M20 | 4 | 520 | 24 |
| 500 | 645 | 600 | 22 | 20 | M20 | 4 | 570 | 24 |
| 600 | 755 | 705 | 26 | 20 | M24 | 5 | 670 | 30 |
| 700 | 860 | 810 | 26 | 24 | M24 | 5 | 775 | 40 |
| 800 | 975 | 920 | 30 | 24 | M27 | 5 | 880 | 44 |
| 900 | 1075 | 1020 | 30 | 24 | M27 | 5 | 980 | 48 |
| 1000 | 1175 | 1120 | 30 | 28 | M227 | 5 | 1080 | 52 |
| 1200 | 1405 | 1340 | 33 | 32 | M30 | 5 | 1295 | 60 |
| 1400 | 1630 | 1560 | 36 | 36 | M33 | 5 | 1510 | 68 |
| 1600 | 1830 | 1760 | 36 | 40 | M33 | 5 | 1710 | 76 |
| 1800 | 2045 | 1970 | 39 | 44 | M36 | 5 | 1920 | 84 |
| 2000 | 2265 | 2180 | 42 | 48 | M39 | 5 | 2125 | 92 |
Flanges cegos-PN10
| Dn | D | K | L | Sem buracos | PARAFUSO | e | d | C |
| 10 | 90 | 60 | 14 | 4 | M12 | 2 | 40 | 16 |
| 15 | 95 | 65 | 14 | 4 | M12 | 2 | 45 | 16 |
| 20 | 105 | 75 | 14 | 4 | M12 | 2 | 58 | 18 |
| 25 | 115 | 85 | 14 | 4 | M12 | 2 | 68 | 18 |
| 32 | 140 | 100 | 18 | 4 | M16 | 2 | 78 | 18 |
| 40 | 150 | 110 | 18 | 4 | M16 | 3 | 88 | 18 |
| 50 | 165 | 125 | 18 | 4 | M16 | 3 | 102 | 18 |
| 65 | 185 | 145 | 18 | 8 | M16 | 3 | 122 | 18 |
| 80 | 200 | 160 | 18 | 8 | M16 | 3 | 138 | 20 |
| 100 | 220 | 180 | 18 | 8 | M16 | 3 | 158 | 20 |
| 125 | 250 | 210 | 18 | 8 | M16 | 3 | 188 | 22 |
| 150 | 285 | 240 | 22 | 8 | M20 | 3 | 212 | 22 |
| 200 | 340 | 295 | 22 | 8 | M20 | 3 | 268 | 24 |
| 250 | 395 | 350 | 22 | 12 | M20 | 3 | 320 | 26 |
| 300 | 445 | 400 | 22 | 12 | M20 | 4 | 370 | 26 |
| 350 | 505 | 460 | 22 | 16 | M20 | 4 | 430 | 26 |
| 400 | 565 | 515 | 26 | 16 | M24 | 4 | 482 | 26 |
| 450 | 615 | 565 | 26 | 20 | M24 | 4 | 532 | 28 |
| 500 | 670 | 620 | 26 | 20 | M24 | 4 | 585 | 28 |
| 600 | 780 | 725 | 30 | 20 | M27 | 5 | 685 | 34 |
| 700 | 895 | 840 | 30 | 24 | M27 | 5 | 800 | 38 |
| 800 | 1015 | 950 | 33 | 24 | M30 | 5 | 905 | 42 |
| 900 | 1115 | 1050 | 33 | 28 | M30 | 5 | 1005 | 46 |
| 1000 | 1230 | 1160 | 36 | 28 | M33 | 5 | 1110 | 52 |
| 1200 | 1455 | 1380 | 39 | 32 | M36 | 5 | 1330 | 60 |
