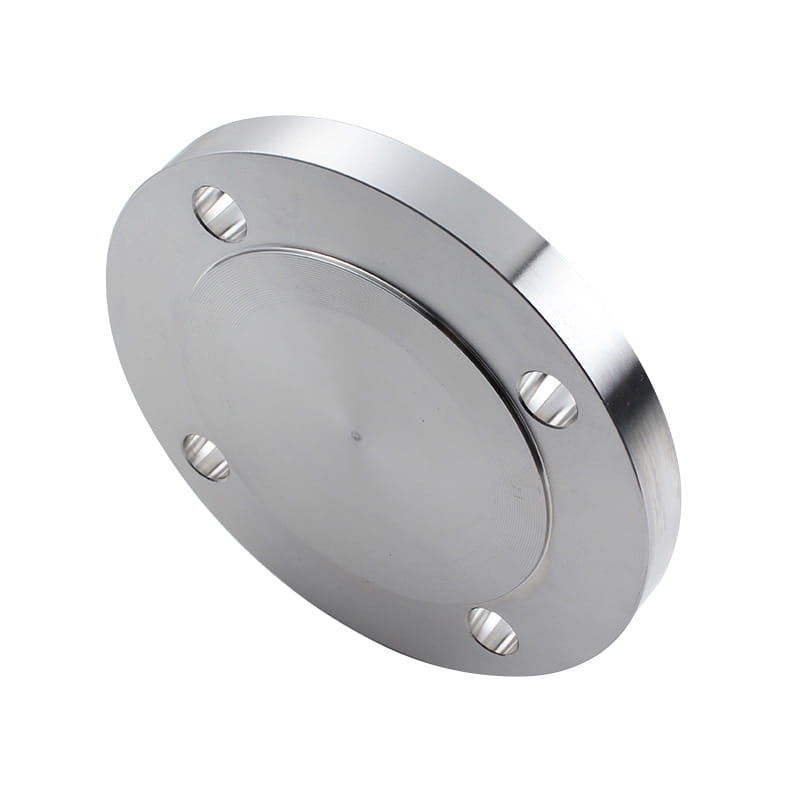

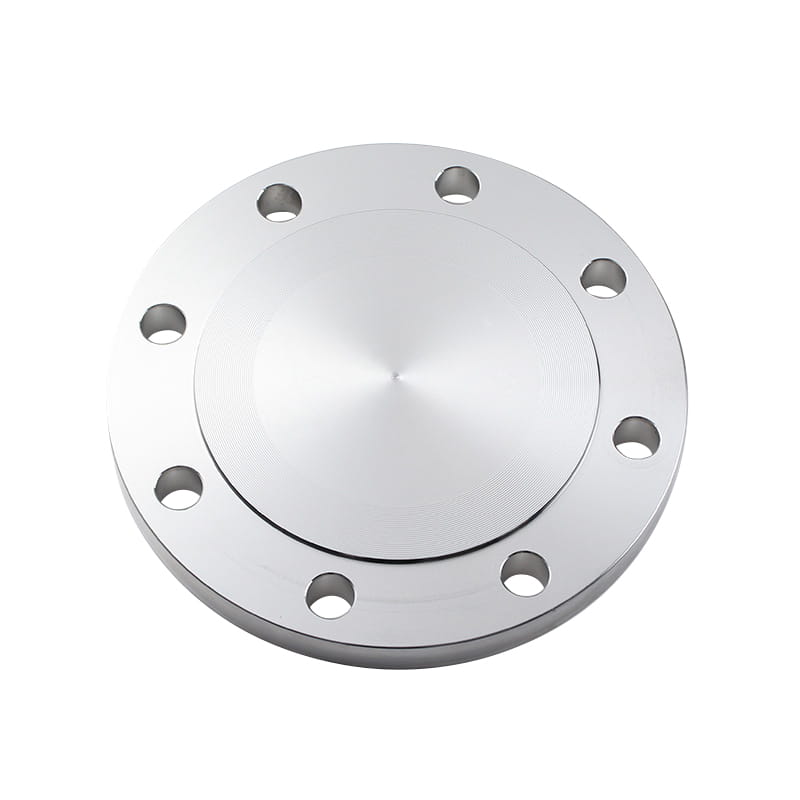

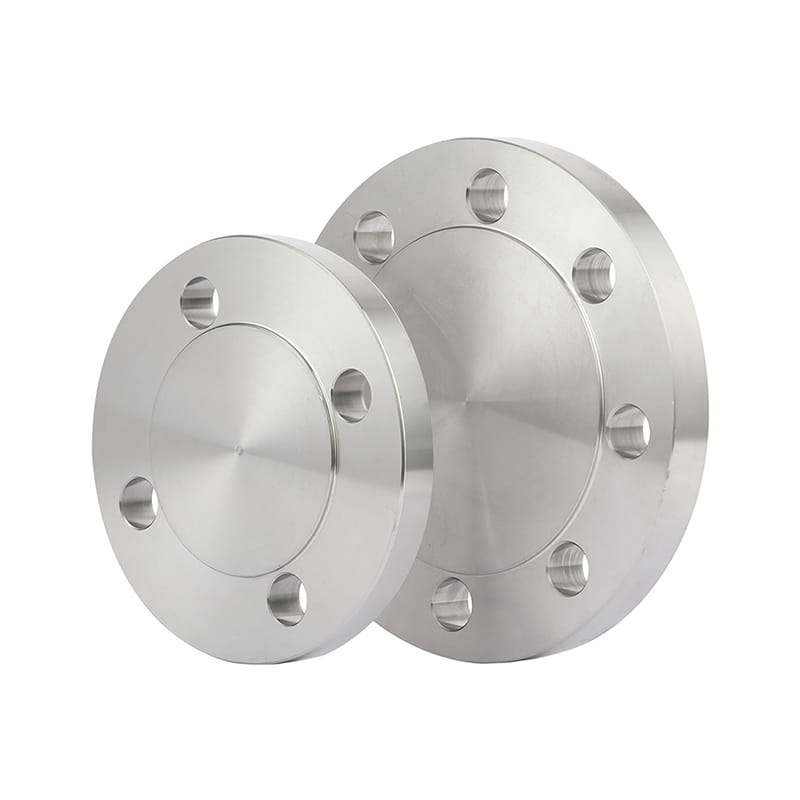

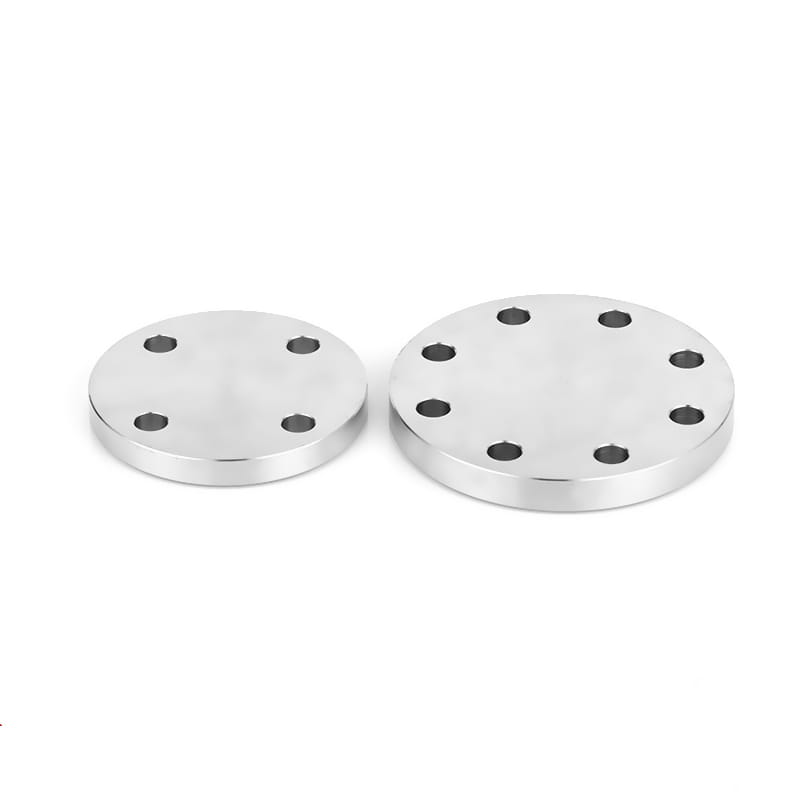

O flange cego desempenha um papel vital no sistema de pipeline. É caracterizada por uma placa sólida sem furo, selando efetivamente a extremidade de um tubo ou vaso. É uma parte importante da manutenção, teste e isolamento do pipeline.
Projetados em vários materiais, como aço carbono, aço inoxidável e aço de liga, eles oferecem durabilidade e resiliência sob diversas condições operacionais e níveis de pressão. Os tipos comuns incluem face elevada (RF) e face plana （FF）, com o primeiro garantindo um selo seguro para minimizar os riscos de vazamento.
Amplamente utilizado em indústrias como petróleo e gás, processamento petroquímico e químico, os flanges cegos fornecem versatilidade para aplicações que exigem fechamento temporário ou permanente dos pontos de terminação do pipeline. Suas dimensões padronizadas e compatibilidade com diferentes tamanhos de tubo os tornam uma solução eficiente para garantir a integridade e a segurança do sistema durante as atividades de inspeção, limpeza ou modificação.
Introdução
| Padrão | ANSI/ASME B16.5, DIN, JIS, BS, GB |
| Material | Aço inoxidável (normalmente ASTM A182 F304, F316, F321, F347) |
| Superfície | Óleo anti-rust |
| Tipo | Forjamento, corte mecânico |
| tamanho | 1/8 "NB - 48" NB |
| Prazo de entrega | Dentro de 5 a 30 dias após receber o pré-pago |
| Embalagem | Caixa de madeira, personalizada de acordo com os requisitos do cliente |
| Aplicativo | Os flanges cegos de aço inoxidável são comumente usados em vários cenários de aplicação em indústrias como petróleo e gás, química, petroquímica e geração de energia. |
Flumnges cegos-pn6

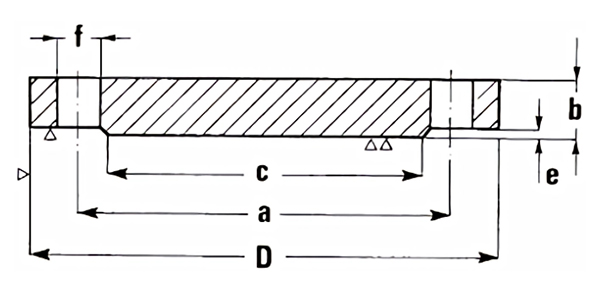

| Dn | D | um | c | b | e | f | PARAFUSO | Sem buracos |
| 10 | 75 | 50 | 35 | 12 | 2 | 11 | M10 | 4 |
| 15 | 80 | 55 | 40 | 12 | 2 | 11 | M10 | 4 |
| 20 | 90 | 65 | 50 | 14 | 2 | 11 | M10 | 4 |
| 25 | 100 | 75 | 60 | 14 | 2 | 11 | M10 | 4 |
| 32 | 120 | 90 | 70 | 14 | 2 | 14 | M12 | 4 |
| 40 | 130 | 100 | 80 | 14 | 3 | 14 | M12 | 4 |
| 50 | 140 | 110 | 90 | 14 | 3 | 14 | M12 | 4 |
| 65 | 160 | 130 | 110 | 14 | 3 | 14 | M12 | 4 |
| 80 | 190 | 150 | 128 | 16 | 3 | 18 | M16 | 4 |
| 100 | 210 | 170 | 148 | 16 | 3 | 18 | M16 | 4 |
| 125 | 240 | 200 | 178 | 18 | 3 | 18 | M16 | 8 |
| 150 | 265 | 225 | 202 | 18 | 3 | 18 | M16 | 8 |
| 200 | 320 | 280 | 258 | 20 | 3 | 18 | M16 | 8 |
| 250 | 375 | 335 | 312 | 22 | 3 | 18 | M16 | 12 |
| 300 | 440 | 395 | 365 | 22 | 4 | 22 | M20 | 12 |
| 350 | 490 | 445 | 415 | 22 | 4 | 22 | M20 | 12 |
| 400 | 540 | 490 | 465 | 22 | 4 | 22 | M20 | 16 |
| 450 | 595 | 550 | 520 | 24 | 4 | 22 | M20 | 16 |
| 500 | 645 | 600 | 570 | 24 | 4 | 22 | M20 | 20 |
| 600 | 755 | 705 | 670 | 30 | 5 | 26 | M24 | 20 |
| 700 | 860 | 810 | 775 | 40 | 5 | 26 | M24 | 24 |
| 800 | 975 | 920 | 880 | 44 | 5 | 30 | M27 | 24 |
| 900 | 1075 | 1020 | 980 | 48 | 5 | 30 | M27 | 24 |
| 1000 | 1175 | 1120 | 1080 | 52 | 5 | 30 | M27 | 28 |
| 1200 | 1405 | 1340 | 1295 | 60 | 5 | 33 | M30 | 32 |
| 1400 | 1630 | 1560 | 1510 | 68 | 5 | 36 | M33 | 36 |
| 1600 | 1830 | 1760 | 1710 | 76 | 5 | 36 | M33 | 40 |
| 1800 | 2045 | 1970 | 1920 | 84 | 5 | 39 | M36 | 44 |
| 2000 | 2265 | 2180 | 2125 | 92 | 5 | 42 | M39 | 48 |
Flanges cegos-PN10
| Dn | D | a | c | b | e | f | PARAFUSO | Sem buracos |
| 10 | 90 | 60 | 40 | 16 | 2 | 14 | M12 | 4 |
| 15 | 95 | 65 | 45 | 16 | 2 | 14 | M12 | 4 |
| 20 | 105 | 75 | 58 | 18 | 2 | 14 | M12 | 4 |
| 25 | 115 | 85 | 68 | 18 | 2 | 14 | M12 | 4 |
| 32 | 140 | 100 | 78 | 18 | 2 | 18 | M16 | 4 |
| 40 | 150 | 110 | 88 | 18 | 3 | 18 | M16 | 4 |
| 50 | 165 | 125 | 102 | 18 | 3 | 18 | M16 | 4 |
| 65 | 185 | 145 | 122 | 18 | 3 | 18 | M16 | 8 |
| 80 | 200 | 160 | 138 | 20 | 3 | 18 | M16 | 8 |
| 100 | 220 | 180 | 158 | 20 | 3 | 18 | M16 | 8 |
| 125 | 250 | 210 | 188 | 22 | 3 | 18 | M16 | 8 |
| 150 | 285 | 240 | 212 | 22 | 3 | 22 | M20 | 8 |
| 200 | 340 | 295 | 268 | 24 | 3 | 22 | M20 | 8 |
| 250 | 395 | 350 | 320 | 26 | 3 | 22 | M20 | 12 |
| 300 | 445 | 400 | 370 | 26 | 4 | 22 | M20 | 12 |
| 350 | 505 | 460 | 430 | 26 | 4 | 22 | M20 | 16 |
| 400 | 565 | 515 | 482 | 26 | 4 | 26 | M24 | 16 |
| 450 | 615 | 565 | 532 | 26 | 4 | 26 | M24 | 20 |
| 500 | 670 | 620 | 585 | 28 | 4 | 26 | M24 | 20 |
| 600 | 780 | 725 | 685 | 34 | 5 | 30 | M27 | 20 |
| 700 | 895 | 840 | 800 | 38 | 5 | 30 | M27 | 24 |
| 800 | 1015 | 950 | 905 | 42 | 5 | 33 | M30 | 24 |
| 900 | 1115 | 1050 | 1005 | 46 | 5 | 33 | M30 | 28 |
| 1000 | 1230 | 1160 | 1110 | 52 | 5 | 36 | M33 | 28 |
| 1200 | 1455 | 1380 | 1330 | 60 | 5 | 39 | M36 | 32 |
| 1400 | 1675 | 1590 | 1535 |
| 5 | 42 | M39 | 36 |
| 1600 | 1915 | 1820 | 1760 |
| 5 | 48 | M45 | 40 |
| 1800 | 2115 | 2020 | 1960 |
| 5 | 48 | M45 | 44 |
| 2000 | 2325 | 2230 | 2170 |
| 5 | 48 | M45 | 48 |
