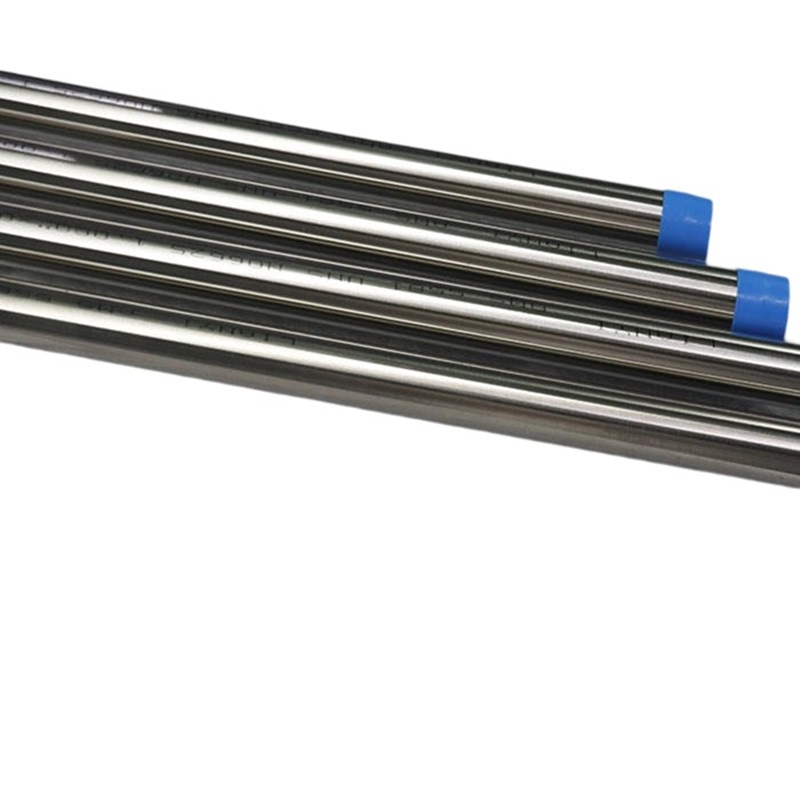

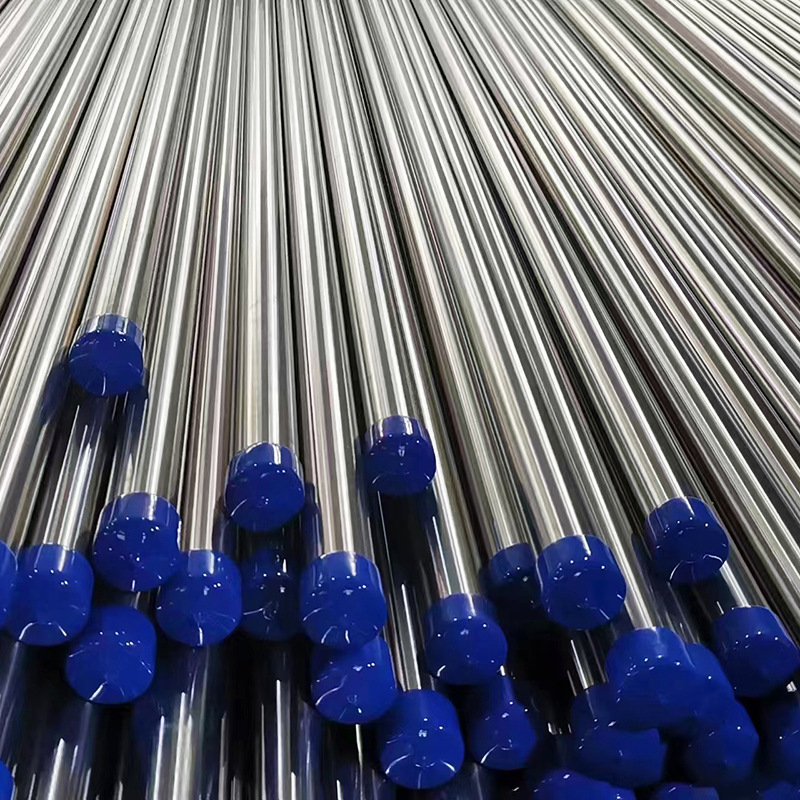

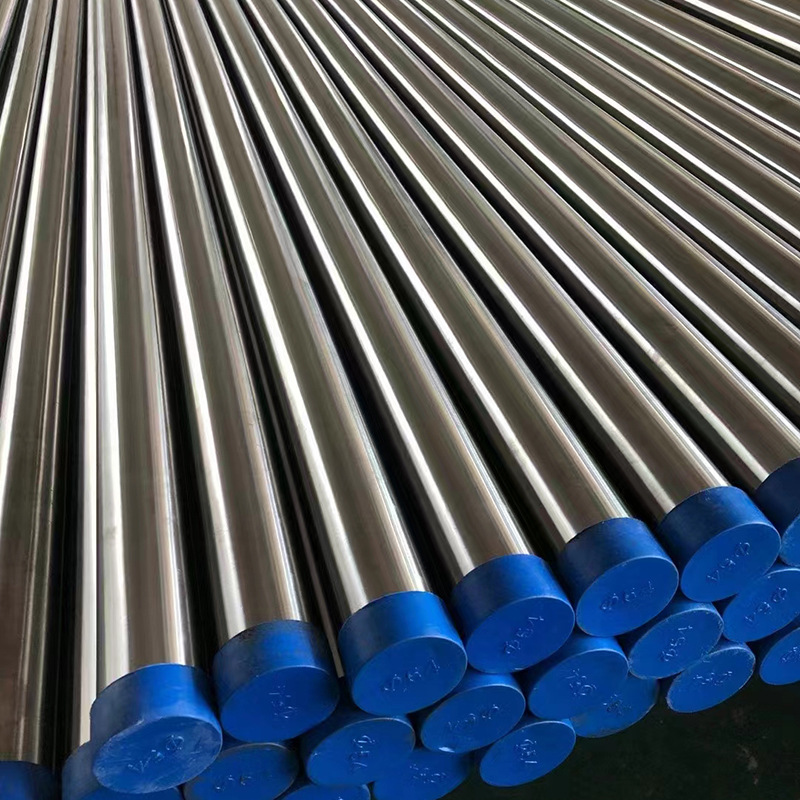

Processo frio Tubo de instrumento de aço inoxidável para medição e controle de fluxo de controle

A tubulação de instrumentação refere -se à tubulação ou tubos usados ​​para conectar instrumentos à tubulação principal, a outros instrumentos e aparelhos, ou à medição do equipamento.

Um tubo de instrumento de aço inoxidável é um dispositivo de medição e controle com base no princípio da medição e é amplamente utilizado em campos industriais e civis. Seu princípio de trabalho é medir e controlar o fluxo através da diferença de pressão gerada quando o fluido passa pela tubulação. Configure uma unidade de medição no pipeline, meça a diferença de pressão do fluido na unidade e use a fórmula de cálculo de fluxo padrão para obter a taxa de fluxo.

Como os tubos do instrumento de aço inoxidável devem ter resistência a corrosão confiável e resistência ao calor, aços inoxidáveis ​​austeníticos são universalmente selecionados como o material da tubulação de pressão.

1. Materiais comumente usados:

AISI & EN/DIN/ISO

ASTM /AISI: 316 /316L, 304 /304L, 321 /321H, 316Ti, 347 /347h;

Pt/DIN: 1.4301/1.4307, 1.4401/1.4404, 1.4541/1.4878, 1.4571.

Aço inoxidável duplex

ASTM / AISI: S31803, S32750, S32760, 2205, 904 / 904L.

Pt/din: 1.4462, 1.4410, 1.4539.

O popular grau de aço inoxidável para tubos de instrumento é 304/304L e 316 / 316L.

2. Acabamento de superfície:

Vacuum recozimento ou recozimento brilhante e protetor. Acabamento da superfície: Mechanical polido 320-grito ou 400-grito.

3. Tolerâncias dimensionais:

O.D: ± 0,0,5 mm; W.T: ± 10%; ou mediante solicitação do comprador.

Classificação e cenários de aplicação de pipelines de instrumentos

1. Pipeline de gasolina

Os gasodutos são oleodutos usados ​​para transmitir meios de gás e geralmente são usados ​​em medidores de fluxo de gás, transmissores de pressão e outros equipamentos de instrumento. Os oleodutos de gás são caracterizados por pequenos diâmetros e taxas de fluxo rápido, que requerem medição precisa do fluxo e pressão do gás nos pipelines. Os oleodutos de gás são amplamente utilizados em campos industriais, como produção petroquímica, química e de oxigênio.

2. Pipeline líquido

Os tubos líquidos são tubos usados ​​para transmitir mídia líquida e também são um dos tipos de tubos de instrumentos comumente usados. Os oleodutos líquidos são caracterizados por grandes diâmetros e taxas de fluxo lento. As medidas estáveis ​​de fluxo e pressão do líquido na tubulação são necessárias para garantir uma operação estável e confiável do sistema. Os oleodutos líquidos são amplamente utilizados em campos, como geração hidrelétrica e tratamento de esgoto.

3. Pipeline a vapor

Os tubos de vapor são usados ​​para transportar meios de vapor, e seu principal objetivo é transportar calor em campos industriais, como usinas de energia, fábricas têxteis, etc. Os tubulações de vapor são caracterizados por alta pressão e temperatura de projeto. É necessário medir com precisão o fluxo, a pressão, a temperatura e outros parâmetros do vapor na tubulação para garantir a operação normal do sistema.

4. Pipeline a vácuo

Os oleodutos a vácuo são oleodutos usados ​​para transmitir meios de gás em ambientes de alto vácuo. Eles são usados ​​principalmente em campos de alta tecnologia, como semicondutores e fotovoltaicos. A característica dos oleodutos a vácuo é que a pressão dentro do oleoduto é muito baixa, o que requer requisitos rígidos de design e fabricação e, ao mesmo tempo, o fluxo e a pressão do gás no oleoduto devem ser medidos com precisão.
