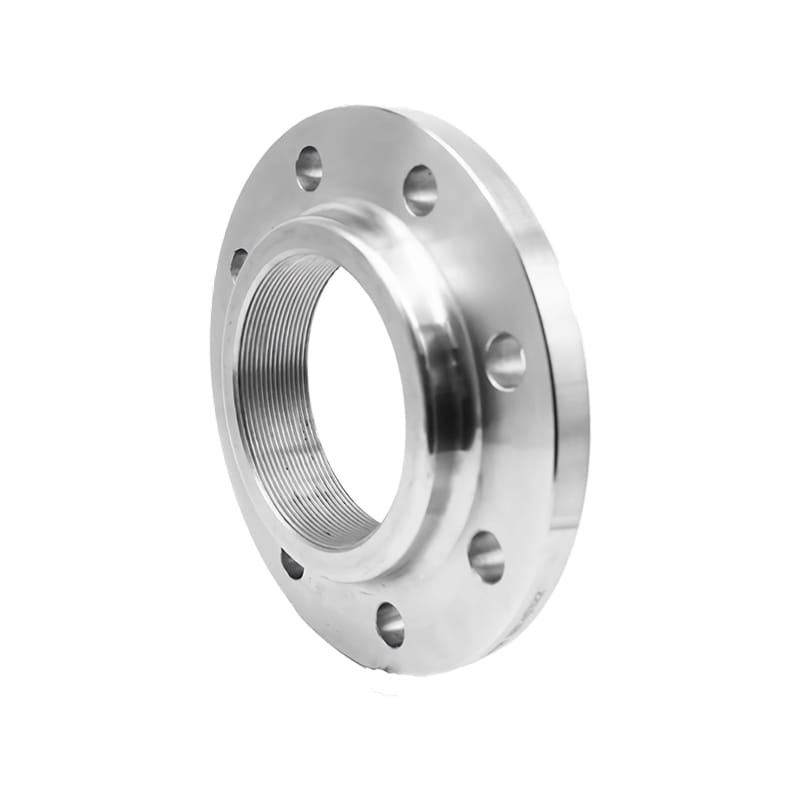

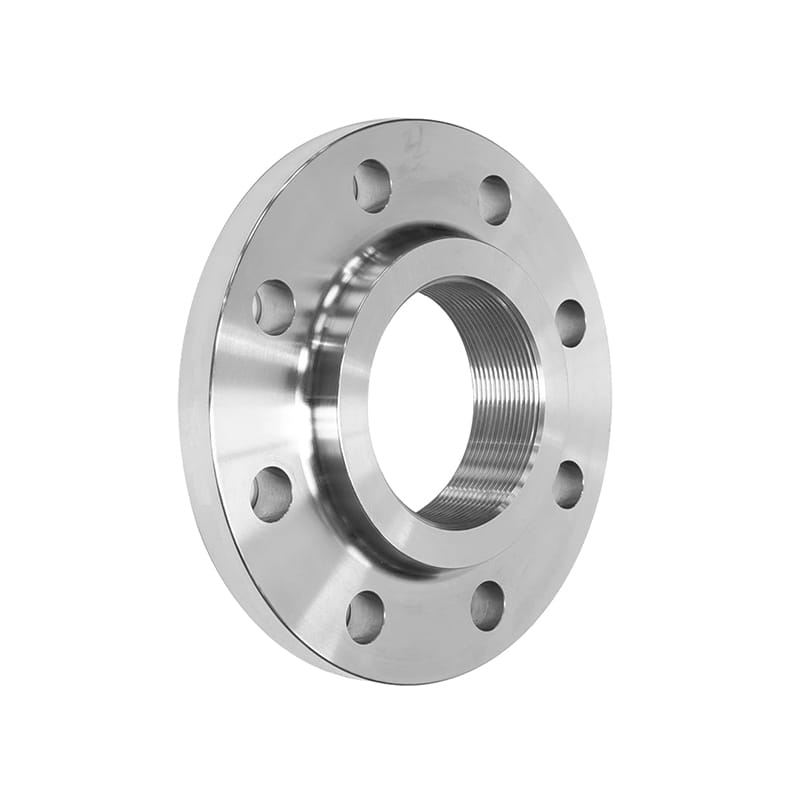

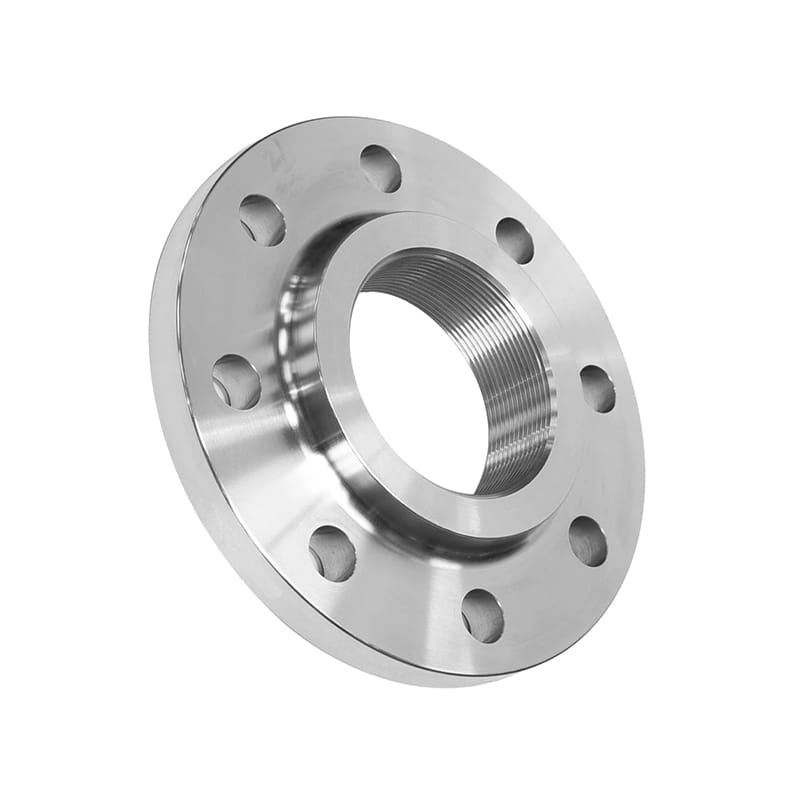

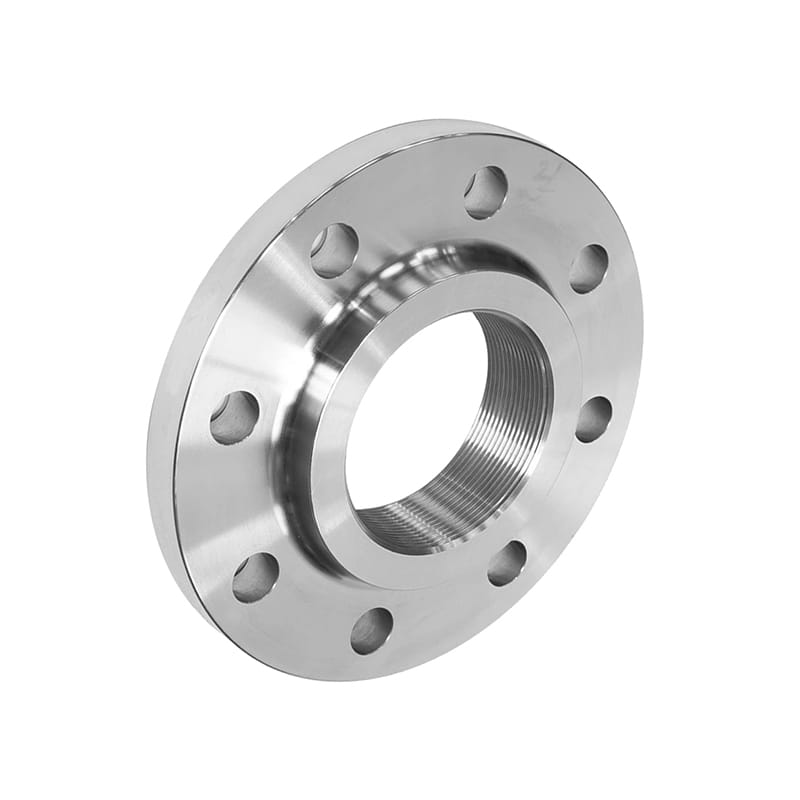

Flanges roscados são um tipo especial de flanges de tubo que podem ser fixados ao tubo sem soldagem. A natureza da conexão rosqueada torna o flange roscado uma opção viável quando a soldagem não é viável, como em áreas altamente inflamáveis ou explosivas.
É semelhante ao flange de deslizamento ou a um flange de solda de soquete, equipado com uma rosca cônica (parafuso) dentro do furo do flange montado no tubo com roscas externas correspondentes.
Em alguns casos, uma solda de vedação também é aplicada em conjunto com um flange de tubo rosqueado. Mas esse selo de solda perderia o objetivo de um flange roscado como uma opção estrutural, pois sua vantagem principal é montar e desmontar a conexão.
Embora o flange do tubo rosqueado esteja disponível em diferentes dimensões, é comumente usado apenas em tubos de diâmetro menor (abaixo de 4 polegadas normalmente) ou menor e com temperatura de projeto não excedendo 250 ° F. Não é adequado para condições que envolvem altas temperaturas, tensões cíclicas ou fluido corrosivo.
Introdução
| Padrão | ASTM A105, ASTM A182, etc |
| Material | Aço carbono, aço inoxidável, aço de liga |
| Superfície | Face elevada (RF), junta do tipo anel (RTJ) |
| Tipo | Forjado, corte de aço, fundição, etc. |
| tamanho | 1/2 '', 1 '', 2 '', 3 '', 4 '' a 24 '' |
| Prazo de entrega | Dentro de 5 a 30 dias após receber o pré-pago |
| Embalagem | Embalagem de exportação padrão (estojo de madeira compensada externa, pano de plástico no interior). |
| Aplicativo | Waterworks, indústria petroquímica e de gás e tubos gerais de conexão, etc. |

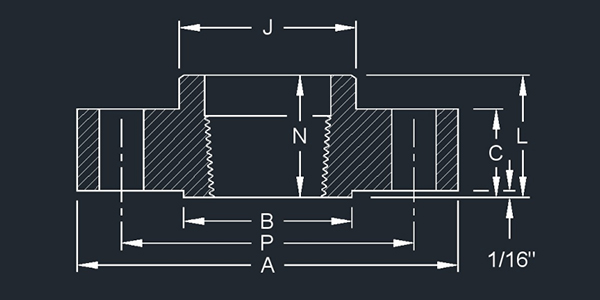

| Tamanho do tubo (NPS) | UM | B | C | J | L | N | Número de orifícios | Diâmetro de furos | Diâmetro do círculo do parafuso | Aprox. Peso (Libra) |
| ½ | 3 1/2 | 1 3/8 | 7/16 | 1 3/16 | 5/8 | 5/8 | 4 | 5/8 | 2 3/8 | 2 |
| ¾ | 3 7/8 | 1 11/16 | 1/2 | 1 1/2 | 5/8 | 5/8 | 4 | 5/8 | 2 3/4 | 2 |
| 1 | 4 1/4 | 2 | 9/16 | 1 15/16 | 11/16 | 11/16 | 4 | 5/8 | 31/8 | 2 |
| 1¼ | 4 5/8 | 2 1/2 | 5/8 | 2 5/16 | 13/16 | 13/16 | 4 | 5/8 | 3 1/2 | 2 |
| 1½ | 5 | 2 7/8 | 11/16 | 2 9/16 | 7/8 | 7/8 | 4 | 5/8 | 3 7/8 | 3 |
| 2 | 6 | 3 5/8 | 3/4 | 3 7/16 | 1 | 1 | 4 | 3/4 | 4 3/4 | 5 |
| 2½ | 7 | 4 1/8 | 7/8 | 3 9/16 | 1 1/8 | 1 1/8 | 4 | 3/4 | 5 1/2 | 7 |
| 3 | 7 1/2 | 5 | 15/16 | 4 1/4 | 1 3/16 | 1 3/16 | 4 | 3/4 | 6 | 8 |
| 3½ | 8 1/2 | 5 1/2 | 15/16 | 4 13/16 | 1 1/4 | 1 1/4 | 8 | 3/4 | 7 | 11 |
| 4 | 9 | 6 3/16 | 15/16 | 5 5/16 | 1 5/16 | 1 5/16 | 8 | 3/4 | 7 1/2 | 13 |
| 5 | 10 | 7 5/16 | 15/16 | 6 7/16 | 1 7/16 | 1 7/16 | 8 | 7/8 | 8 1/2 | 15 |
| 6 | 11 | 8 1/2 | 1 | 7 9/16 | 1 9/16 | 1 9/16 | 8 | 7/8 | 9 1/2 | 19 |
| 8 | 13 1/2 | 10 5/8 | 1 1/8 | 9 11/16 | 1 3/4 | 1 3/4 | 8 | 7/8 | 11 3/4 | 30 |
| 10 | 16 | 12 3/4 | 1 3/16 | 12 | 1 15/16 | 1 15/16 | 12 | 1 | 14 1/4 | 43 |
| 12 | 19 | 15 | 1 1/4 | 14 3/8 | 2 3/16 | 2 3/16 | 12 | 1 | 17 | 64 |
| 14 | 21 | 16 1/4 | 1 3/8 | 15 3/4 | 2 1/4 | 2 1/4 | 12 | 1 1/8 | 18 3/4 | 85 |
| 16 | 23 1/2 | 18 1/2 | 1 7/16 | 18 | 2 1/2 | 2 1/2 | 16 | 1 1/8 | 21 1/4 | 93 |
| 18 | 25 | 21 | 1 9/16 | 19 7/8 | 2 11/16 | 2 11/16 | 16 | 1 1/4 | 22 3/4 | 120 |
| 20 | 27 1/2 | 23 | 1 11/16 | 22 | 2 7/8 | 2 7/8 | 20 | 1 1/4 | 25 | 155 |
| 22 | 29 1/2 | 25 1/4 | 1 13/16 | 243 1/8 | 3 1/8 | 3 1/8 | 20 | 1 3/8 | 27 1/4 | 159 |
| 24 | 32 | 27 1/4 | 1 7/8 | 26 1/8 | 3 1/4 | 3 1/4 | 20 | 1 3/8 | 29 1/2 | 210 |
Fundada em 2007 e mudou -se para a Zona de Desenvolvimento Econômico de Longy, a província de Zhejiang, em 2022. Ele cobre uma área de 130.000 metros quadrados, mais de 30 linhas de produção, 300 trabalhadores, 20 pessoas de P&D, 30 pessoas de inspeção e uma produção anual de 50.000 toneladas.
It has passed ISO9001:2008 quality management system, PED 97/23/EC EU Pressure Equipment Directive certification, China Special Equipment Manufacturing License (Pressure Tube) TS certification, ASME certification, provincial enterprise standardization management system, ISO14000:2004 environment management system, cleaner production (green enterprise), and a series of certifications, as well as China Classification Society (CCS), American Bureau of Shipping (ABS), British Register de remessa (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) e Certificação de fábrica de remessas coreanas (KR).
Os principais produtos incluem tubos de aço inoxidável, acessórios de tubos, flanges, válvulas etc., que são amplamente utilizados em petróleo, indústria química, indústria nuclear, fundição, construção naval, produtos farmacêuticos, alimentos, conservação de água, energia elétrica, energia nova, equipamentos mecânicos e outros campos. A empresa segue o princípio corporativo de "Qualidade para a sobrevivência, a reputação de desenvolvimento" e atende de todo o coração a todos os clientes para criar uma situação em que todos saem ganhando.
