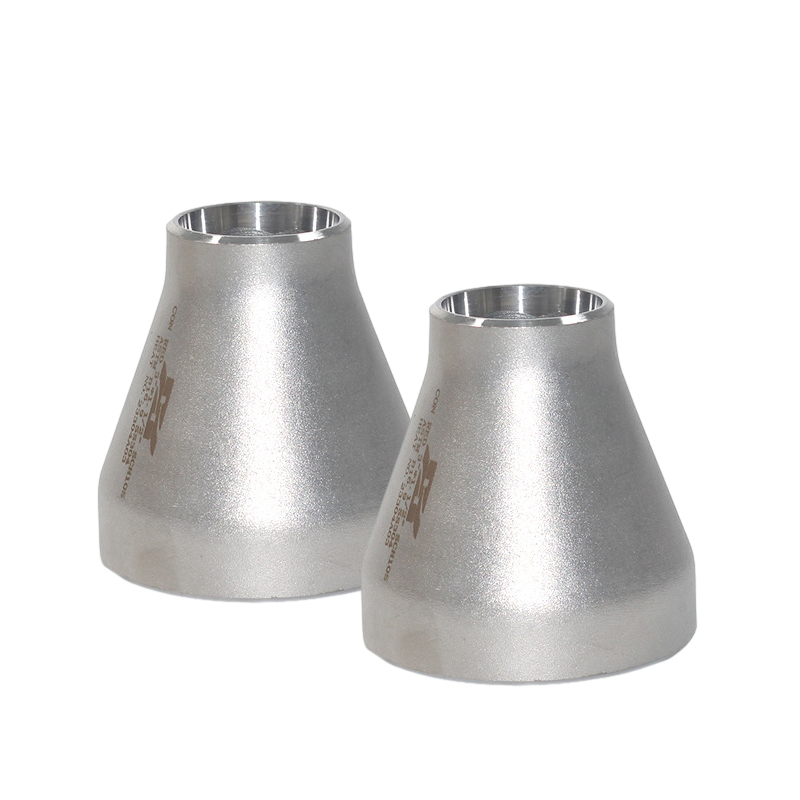

Grosso de parede espessa 304 Aço inoxidável Tubo Concentrric Redutings

Grosso de parede espessa 304 Aço inoxidável Tubo Concentrric Redutings

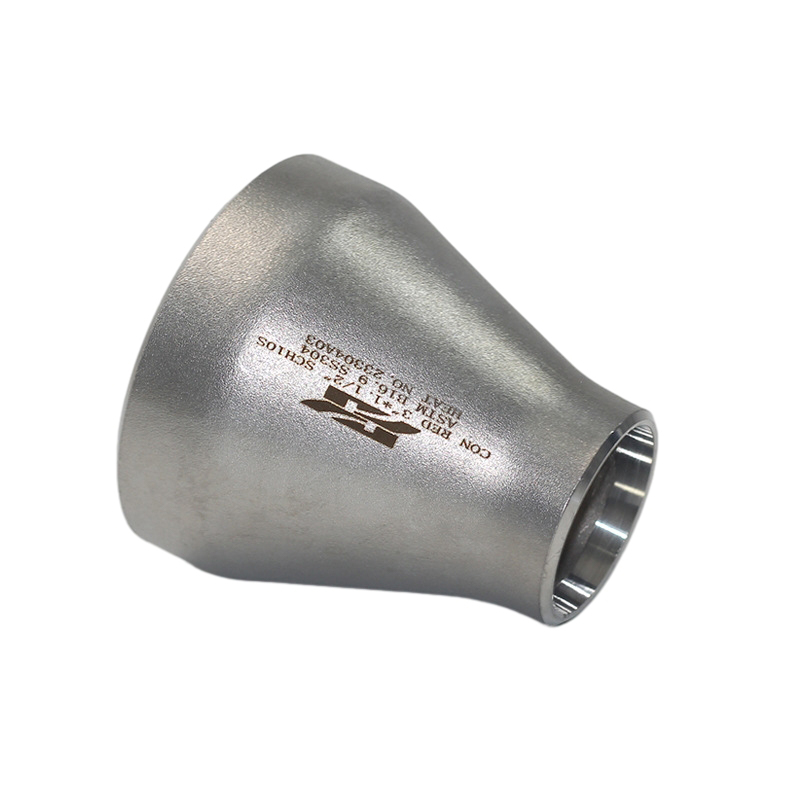

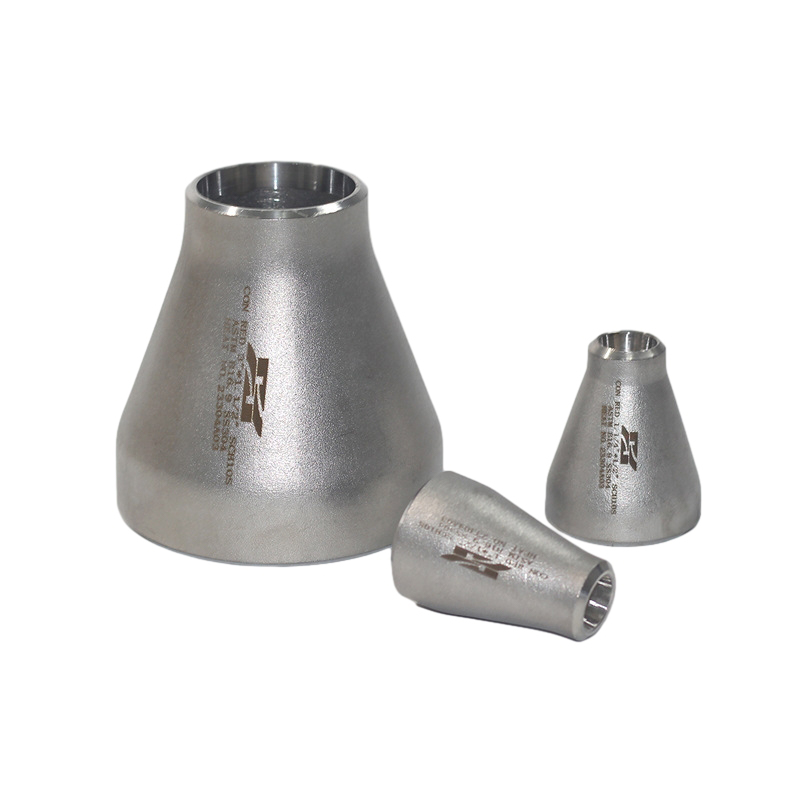

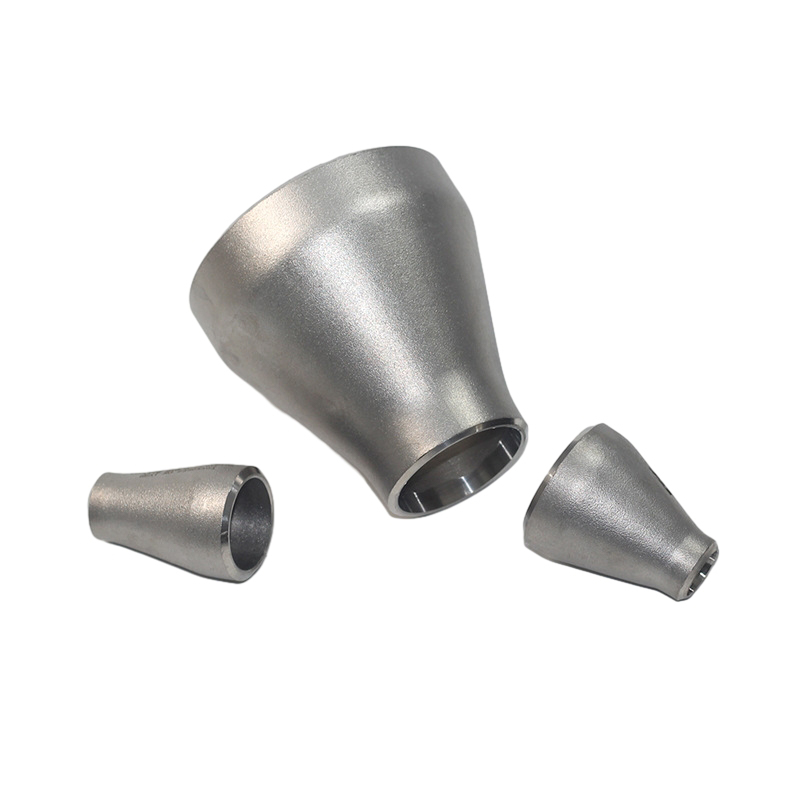

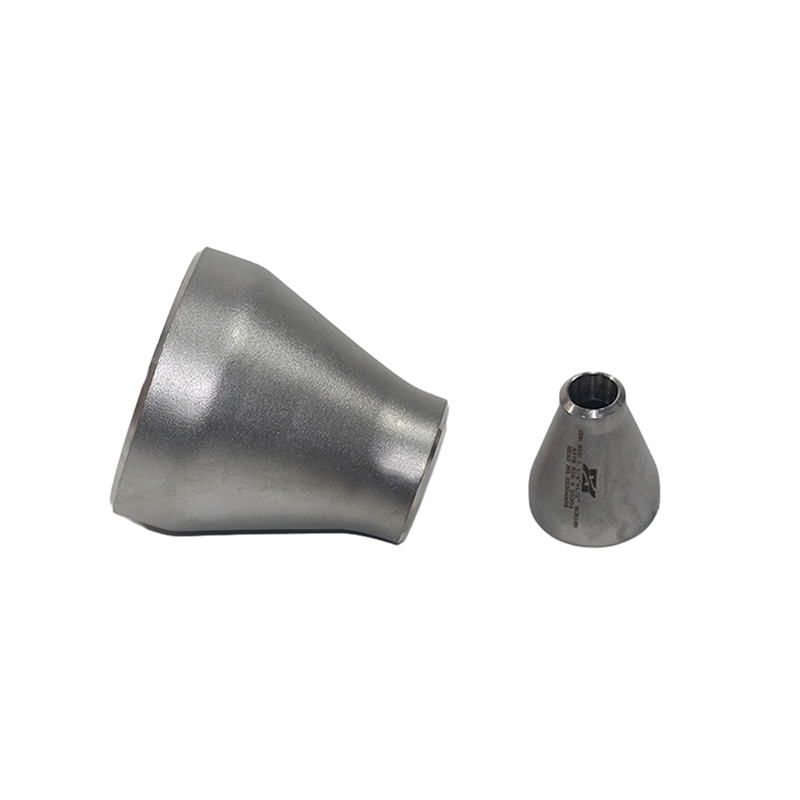

Um redutor concêntrico de tubo de aço inoxidável é um ajuste de tubo que consiste em dois tubos de diâmetros diferentes, e os eixos centrais dos dois tubos são exatamente os mesmos, por isso é chamado de redutor concêntrico e é usado para conectar tubos de tamanhos diferentes.

Redutores concêntricos de aço inoxidável são compostos de um tubo com um grande diâmetro externo e uma superfície externa lisa e um tubo com um pequeno diâmetro interno. As portas dos dois tubos são completamente alinhadas e fixadas juntas por soldagem, soquetes ou conexões rosqueadas. Essa estrutura permite que o redutor concêntrico transfira suavemente o fluido no sistema de tubulação e reduza a resistência e a pressão do fluido.

Redutores concêntricos também são feitos de aço inoxidável, como 304 aço inoxidável ou 316 aço inoxidável. Como o aço inoxidável possui resistência à corrosão e resistência de alta temperatura, é adequado para a transmissão e controle de uma variedade de meios. A escolha do material de aço inoxidável certo garante a durabilidade e a confiabilidade do seu sistema de tubulação.

Os acessórios de tubo de redução concêntrica são geralmente usados em campos de engenharia, como impermeabilização e proteção aprimorada. As vantagens são conexão estável, boa vedação e a capacidade de suportar grandes taxas de fluxo. Também é frequentemente usado no campo da engenharia hidrelétrica em construção. Por exemplo, em um sistema de drenagem do banheiro, a fim de conectar tubos de drenagem de diferentes diâmetros, é necessário usar acessórios de tubo de redução concêntrica para conectar o tubo de desvio e o tubo de drenagem.

Anterior:Alta resistência forjada 304 Aço inoxidável Tubo Redutores concêntricos Acessórios
PRÓXIMO:No next article

Introdução

Redutores concêntricos
Item	Redutores concêntricos de tubo de aço inoxidável
Padrão	ASME/ANSI B16.9, MSS SP-43, DIN 2605, JIS B2313
Material	304/304L, 316/316L, etc.
Superfície	Explosão de areia, decapada, rolamento de areia, etc
Tipo	Processo de acabamento CNC
tamanho	3/4-18 ”
Prazo de entrega	Dentro de 5 a 30 dias após receber o pré-pago
Embalagem	Casos de compensado ou paletes ou de acordo com os requisitos dos clientes
Aplicativo	Petróleo, Produto Químico, Potência, Gás, Metalurgia, construção naval, construção, etc.

Unidade: mm

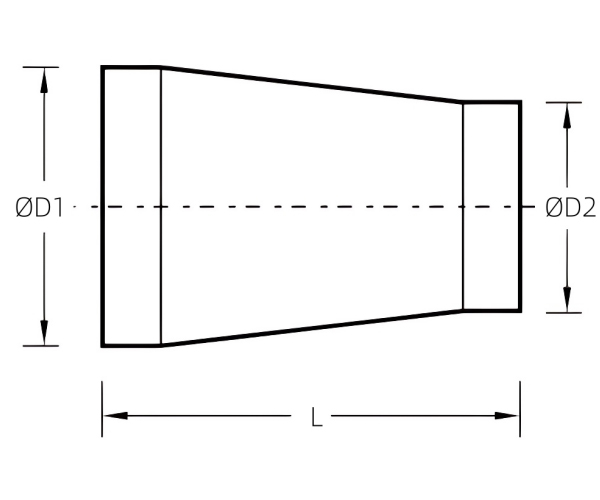

Diâmetro nominal	Diâmetro externo	Comprimento		Diâmetro nominal	Diâmetro externo	Comprimento
EM	D1 × D2	L		EM	D1 × D2	L
3/4 × 1/2	26,7 × 21.3	38.1		18 × 10	457,2 × 273.1	381.0
3/4 × 3/8	26,7 × 17.1	38.1		20 × 18	508,0 × 457.2	508.0
1 × 3/4	33,4 × 26.7	50.8		20 × 16	508,0 × 406.4
1 × 1/2	33,4 × 21.3	50.8		20 × 14	508,0 × 355.6
1 1/4 × 1	42,2 × 33.4	50.8		20 × 12	508,0 × 323.9
1 1/4 × 3/4	42,2 × 26.7			22 × 20	558,8 × 508.0	508.0
1 1/4 × 1/2	42,2 × 21.3			22 × 18	558,8 × 457.2
1 1/2 × 1 1/4	48,3 × 42.2	63.5		22 × 16	558,8 × 406.4
1 1/2 × 1	48,3 × 33.4			22 × 14	558,8 × 355.6
1 1/2 × 3/4	48,3 × 26.7			24 × 22	609,6 × 558.8	508.0
1 1/2 × 1/2	48,3 × 21.3			24 × 20	609,6 × 508.0
2 × 1 1/2	60,3 × 48.3	76.2		24 × 18	609.6 × 457.2
2 × 1 1/4	60,3 × 42.2			24 × 16	609,6 × 406.4
2 × 1	60,3 × 33.4			26 × 24	660,4 × 609.6	609.6
2 × 3/4	60,3 × 26,7			26 × 22	660,4 × 508.0
2 1/2 × 2	73,0 × 60.3	88.9		26 × 20	660,4 × 457.2
2 1/2 × 1 1/2	73,0 × 48.3			26 × 18	660,4 × 406.4
2 1/2 × 1 1/4	73,0 × 42.2			28 × 24	711,2 × 660.4	609.6
2 1/2 × 1	73,0 × 33.4			28 × 22	711,2 × 609.6
3 × 2 1/2	88,9 × 73.0	88.9		28 × 20	711,2 × 508.8
3 × 2	88,9 × 60.3			28 × 18	711,2 × 457.2
3 × 1 1/2	88,9 × 48.3			30 × 28	762.0 × 711.2	609.6
3 × 1 1/2	88,9 × 48.3			30 × 26	762.0 × 660.4
3 × 1 1/4	88,9 × 42.2			30 × 24	762.0 × 609.6
3 1/3 × 3	101,6 × 88.9	101.6		30 × 20	762.0 × 508.0
3 1/2 × 2 1/2	101,6 × 73.0			32 × 30	812,8 × 762.0	609.6
3 1/2 × 2	101,6 × 60.3			32 × 28	812,8 × 711.2
3 1/2 × 1 1/2	101,6 × 48.3			32 × 26	812,8 × 660.4
3 1/2 × 1 1/4	101,6 × 42.2			32 × 24	812,8 × 609.6
4 × 3 1/2	114,3 × 101.6	101.6		34 × 32	863,6 × 812.8	609.6
4 × 3	114,3 × 88.9			34 × 30	863,6 × 762.0
4 × 2 1/2	114,3 × 73.0			34 × 26	863,6 × 660.4
4 × 2	114,3 × 60.3			34 × 24	863,6 × 609.6
4 × 1 1/2	114,3 × 48.3			36 × 34	914.4 × 863.6	609.6
5 × 4	141.3 × 114.3	127.0		36 × 32	914.4 × 812.8
5 × 3 1/2	141.3 × 101.6			36 × 30	914.4 × 762.0
5 × 3	141,3 × 88.9			36 × 26	914.4 × 660.4
5 × 2 1/2	141,3 × 73.0			36 × 24	914.4 × 609.6
5 × 2	141,3 × 60.3			38 × 36	965,2 × 914.4	609.6
6 × 5	168,3 × 141.3	139.7		38 × 34	965,2 × 863.6
6 × 4	168,3 × 114.3			38 × 32	965,2 × 812.8
6 × 3 1/2	168,3 × 101.6			38 × 30	965.2 × 762.0
6 × 3	168,3 × 88.9			38 × 28	965.2 × 711.2
6 × 2 1/2	168,3 × 73.0			38 × 26	965,2 × 660.4
8 × 6	219.1 × 168.3	152.4		40 × 38	1016.0 × 965.2	609.6
8 × 5	219.1 × 141.3			40 × 36	1016.0 × 914.4
8 × 4	219.1 × 114.3			40 × 34	1016.0 × 863.8
8 × 3 1/2	219.1 × 101.6			40 × 32	1016.0 × 812.8
10 × 8	273.1 × 219.1	177.8		40 × 30	1016.0 × 762.0
10 × 6	273.1 × 168.3			42 × 40	1066,8 × 1016.0	609.6
10 × 5	273.1 × 141.3			42 × 38	1066,8 × 965.2
10 × 4	273.1 × 114.3			42 × 36	1066,8 × 914.4
12 × 10	323.9 × 273.1	203.2		42 × 34	1066,8 × 863.6
12 × 8	323.9 × 219.1			42 × 32	1066,8 × 812.8
12 × 6	323.9 × 168.3			42 × 30	1066,8 × 762.0
12 × 5	323.9 × 141.3			44 × 42	1117,6 × 1066.8	609.6
14 × 12	355,6 × 323.9	330.2		44 × 40	1117,6 × 1016.0
14 × 10	355,6 × 273.1			44 × 38	1117,6 × 965.2
14 × 8	355,6 × 219.1			44 × 36	1117,6 × 914.4
14 × 6	355,6 × 168.3			46 × 44	1168,4 × 1117.6	711.2
16 × 14	406,4 × 355.6	355.6		46 × 42	1168,4 × 1064.8
16 × 12	406,4 × 323.9			46 × 40	1168,4 × 1016.0
16 × 10	406,4 × 273.1		46 × 36	1168,4 × 965.2
16 × 8	406,4 × 219.1		48 × 46	1219.2 × 1168.4	711.2
18 × 16	457,2 × 406.4	381.0	48 × 44	1219.2 × 1117.6
18 × 14	457,2 × 355.6		48 × 42	1219.2 × 1066.8
18 × 12	457,2 × 323.9		48 × 40	1219.2 × 1016,0
