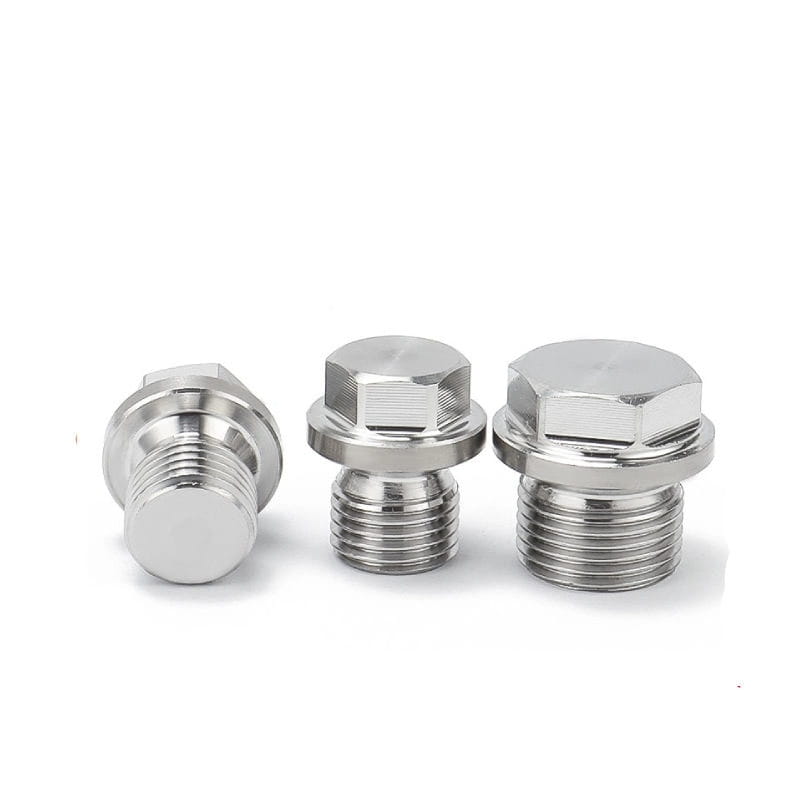

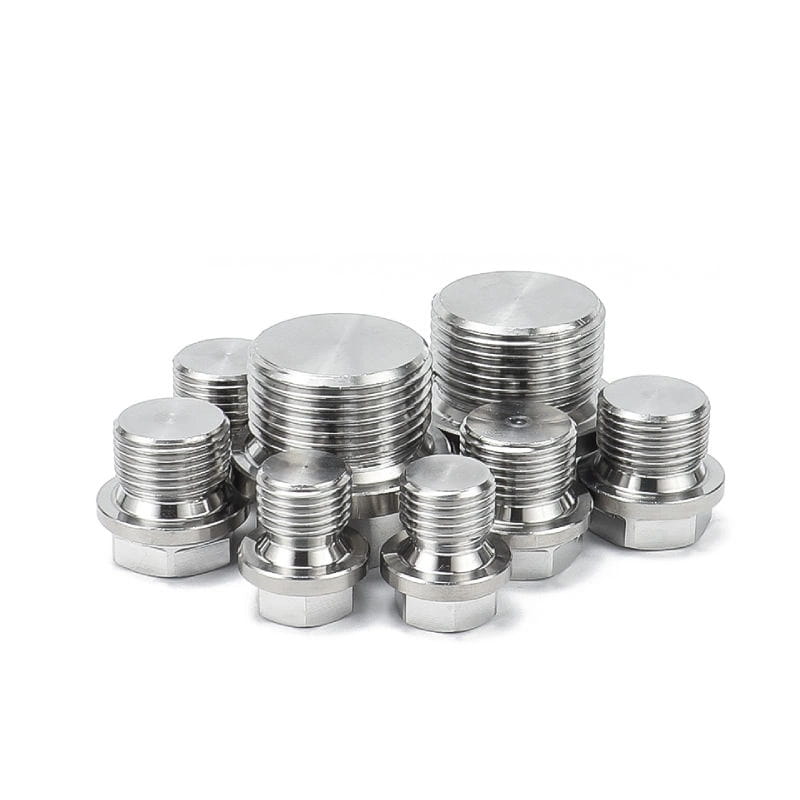

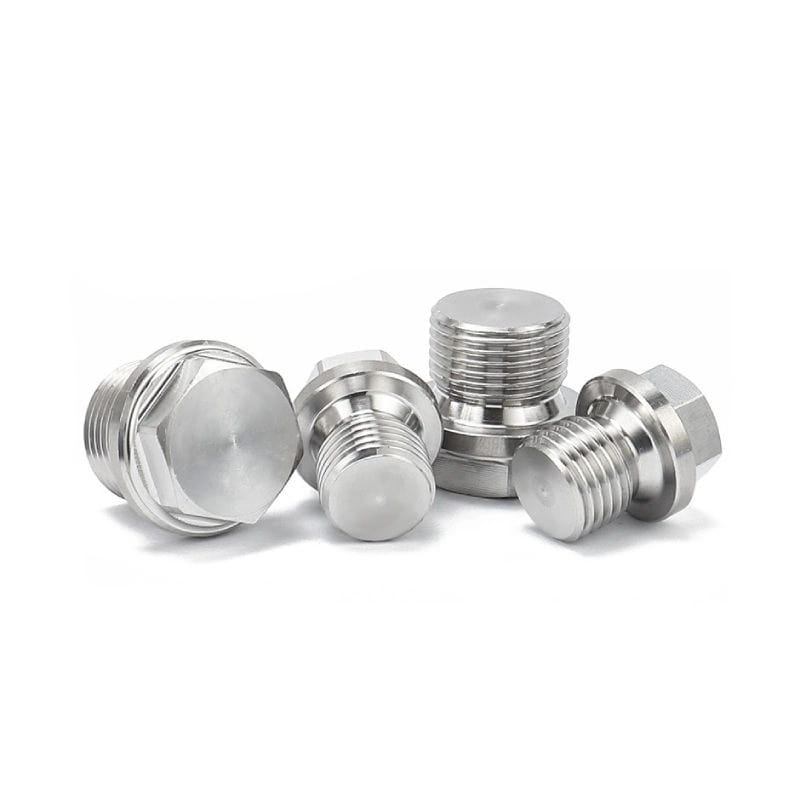

Os plugues de tubo são acessórios de metal cilíndricos com um eixo de tacada em uma extremidade e uma seção de acionamento na outra. É um método simples e barato para conectar um tubo. Os fios cônicos têm um leve perfil de cone, fazendo com que os fios masculinos e femininos se compactem um contra o outro para formar um selo apertado. Em uso, o eixo rosqueado masculino é parafusado na rosca feminina de um tubo ou carcaça.

Os plugues rosqueados de aço inoxidável podem ser inseridos em aberturas rosqueadas e selar as extremidades dos tubos, fornecendo uma vedação mais estável e consistente e prevenindo a sujeira, umidade ou outros contaminantes de afetar seus threads. Eles vêm em um design de corpo e o conjunto de plug de plugue fácil de substituir torna esses acessórios de tubos industriais muito fáceis de manter e limpar.

Geralmente, esses plugues de tubo são frequentemente revestidos com cromo ou níquel para acabamento e melhor resistência à corrosão.

O papel principal de um plugue de tubo é bloquear o fluxo de fluidos, mas eles também são usados para impedir que a sujeira e outros contaminantes digitem uma abertura em um tubo. Eles são usados em indústrias que variam de encanamento e construção a hidráulica, transporte de gás e petróleo, agricultura, fabricação de alimentos e bebidas e processamento químico industrial, etc.

Anterior:Tampas de tubo inoxidável rosqueadas usadas para alterar a direção da tubulação
PRÓXIMO:Resiste aos bujões de tubo de aço inoxidável de corrosão com fios NPT machos

Introdução

Padrão	ASTM A312, ANSI B16.9, EN, DIN, GOST, JIS, ETC
Material	Aço carbono: A105, A350 LF2, etc. Aço de pipeline: ASTM 694 F42, F52, F60, F65, F70 e etc. Stainless steel: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571, 1.4541, 254Mo and etc. Aço inoxidável duplex: ASTM A182 F51, F53, F55, UNS31803, SAF2205, UNS32205, UNS32750, UNS32760, 1.4462,1.4410,1.4501 e etc. Alia de Níquel: Inconel600, Inconel625, Inconel690, Incoloy800, Incoloy 825, Incoloy 800H, C22, C-276, Monel400, Alloy20 etc.
Superfície	Areia rolante, espelho, cabelo, explosão de areia, pincel, brilhante
Tipo	Por CNC ou máquina de torno
tamanho	M10-64
Prazo de entrega	Dentro de 5 a 30 dias após receber o pré-pago
Embalagem	embrulhado-carton-palhet ou em uma caixa de madeira de
Aplicativo	Petróleo/Aeroespacial/Metalurgia/Semicondutor/Power Power

Rosca de parafuso			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
d			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
d	Thread de tubo		G 1/8 a	-	G 1/4A#	G 1/4A	-	-	G 3/8a#	G 3/8a	-	-	G 1/2A#	G 1/2A	-	-	-
p	Peut 1		1	1.5	-	-	1.5	1.5	-	-	1.5	1.5	-	-	1.5	1.5	1.5
	Peuts 2		-	-	-	-	-	-	-	-	-	2*	-	-	-	-	-
c	Min = tamanho nominal		3	3	3	3	3	3	3	3	4	4	4	4	4	4	4
	máx		3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5
dk	máx = tamanho nominal		14	17	18	18	19	21	22	22	23	25	26	26	27	29	31
	min		13.57	16.57	17.57	17.57	18.48	20.48	21.48	21.48	22.48	24.48	25.48	25.48	26.48	28.48	30.38
e	min	DIN 475-1	-	-	-	-	-	18.72	18.72	18.72	18.72	20.88	20.88	20.88	20.88	23.91	-
		DIN ISO 272	10.89	14.2	14.2	14.2	14.2	17.59	17.59	17.59	17.59	19.85	19.85	19.85	19.85	22.78	26.17
i	Tamanho nominal		8	12	8	12	12	12	8	12	12	14	10	14	14	14	16
	min		7.8	11.8	7.8	11.8	11.8	11.8	7.8	11.8	11.8	13.8	9.8	13.8	13.8	13.8	15.8
	máx		8.2	12.2	8.2	12.2	12.2	12.2	8.2	12.2	12.2	14.2	10.2	14.2	14.2	14.2	16.2
h	≈		17	21	17	21	21	21	17	21	24	26	22	26	26	27	30
m	Tamanho nominal		6	6	6	6	6	6	6	6	8	8	8	8	8	9	10
	min		5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	7.71	7.71	7.71	7.71	7.71	8.71	9.71
	máx		6.24	6.24	6.24	6.24	6.24	6.24	6.24	6.24	8.29	8.29	8.29	8.29	8.29	9.29	10.29
s	DIN 475-1	máx	-	-	-	-	-	17	17	17	17	19	19	19	19	22	-
		min						16.57	16.57	16.57	16.57	18.48	18.48	18.48	18.48	21.16	-
	DIN ISO 272	máx	10	13	13	13	13	16^	16^	16^	16^	18^	18^	18^	18^	21^	24
		min	9.64	12.57	12.57	12.57	12.57	15.57	15.57	15.57	15.57	17.57	17.57	17.57	17.57	20.16	23.16
por 1000 unidadeslet			12	20.3	20	23.8	25	35.2	32.2	38.1	48.6	64.5	57.8	66.6	73.4	93.5	120

Rosca de parafuso			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d	Thread de tubo		G 3/4A#	G 3/4A	-	G 1A	-	G 1 1/8A	-	G 1 1/4A	-	G 1 1/2A	-	G 1 3/4A	-	G 2A	-
p	Pit 1		-	-	1.5	-	1.5	1.5	-	1.5	1.5	1.5	1.5	-	-	-	-
	Pits 2		-	2	2	2	2	-	2	2	2	2	2	-	2	2	2
c	Min = tamanho nominal		4	4	4	5	5	5	5	5	5	5	5	5	5	5	5
	máx		4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
dk	máx = tamanho nominal		32	32	36	39	42	44	46	49	52	55	60	62	64	68	72
	min		31.38	31.38	35.38	38.38	41.38	43.38	45.38	48.38	51.26	54.26	59.26	61.26	63.26	67.26	71.26
e	min	DIN 475-1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		DIN ISO 272	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	32.95	32.95	32.95	32.95
i	Tamanho nominal		12	16	16	16	16	16	16	16	16	16	16	20	20	20	20
	min		11.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8	19.8
	máx		12.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2	20.2
h	≈		26	30	30	32	32	32	32	33	33	33	33	40	40	40	40
m	Tamanho nominal		10	10	10	11	11	11	11	12	12	12	12	15	15	15	15
	min		9.71	9.71	9.71	10.65	10.65	10.65	10.65	11.65	11.65	11.65	11.65	14.65	14.65	14.65	14.65
	máx		10.29	10.29	10.29	11.35	11.35	11.35	11.35	12.35	12.35	12.35	12.35	15.35	15.35	15.35	15.35
s	DIN 475-1	max	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		min	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	DIN ISO 272	max	24	24	24	27	27	27	27	30	30	30	30	36	36	36	36
		min	23.16	23.16	23.16	26.16	26.16	26.16	26.16	29.16	29.16	29.16	29.16	35	35	35	35
por 1000 unidadeslet			109	127	148	195	220	238	255	300	340	375	430	572	620	695	774
