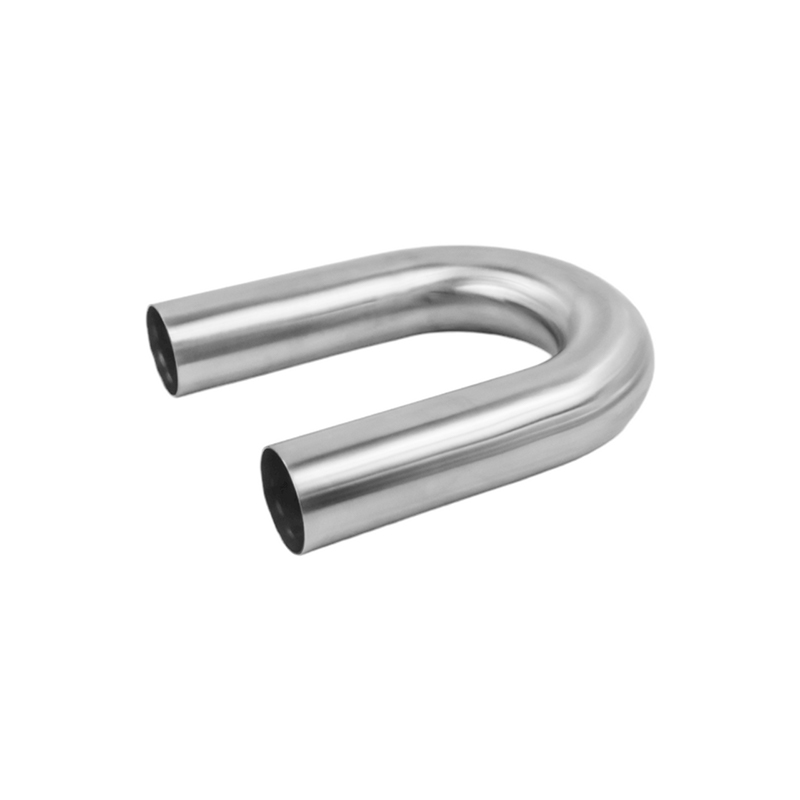

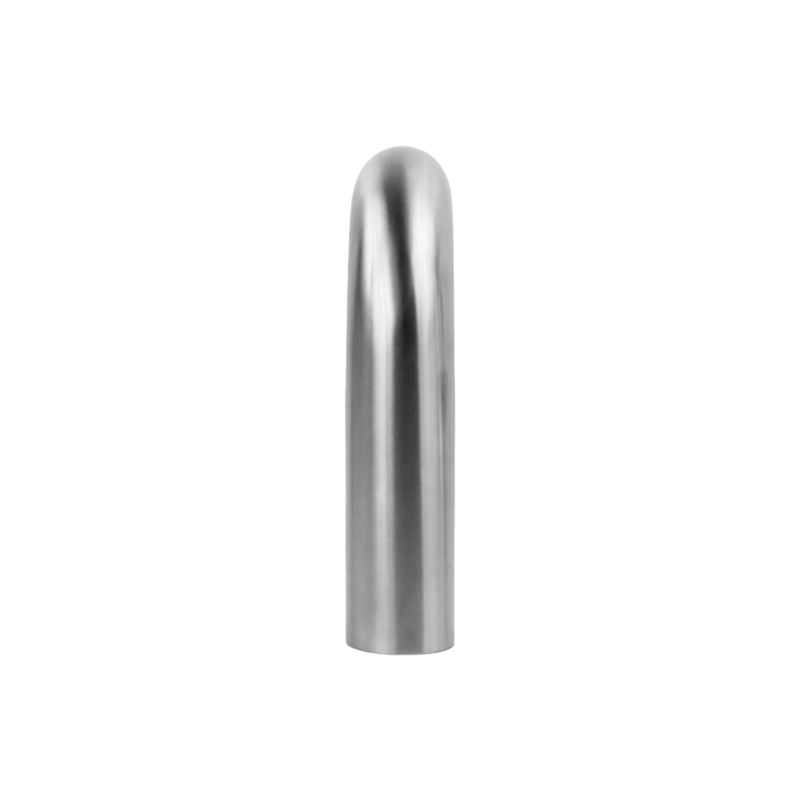

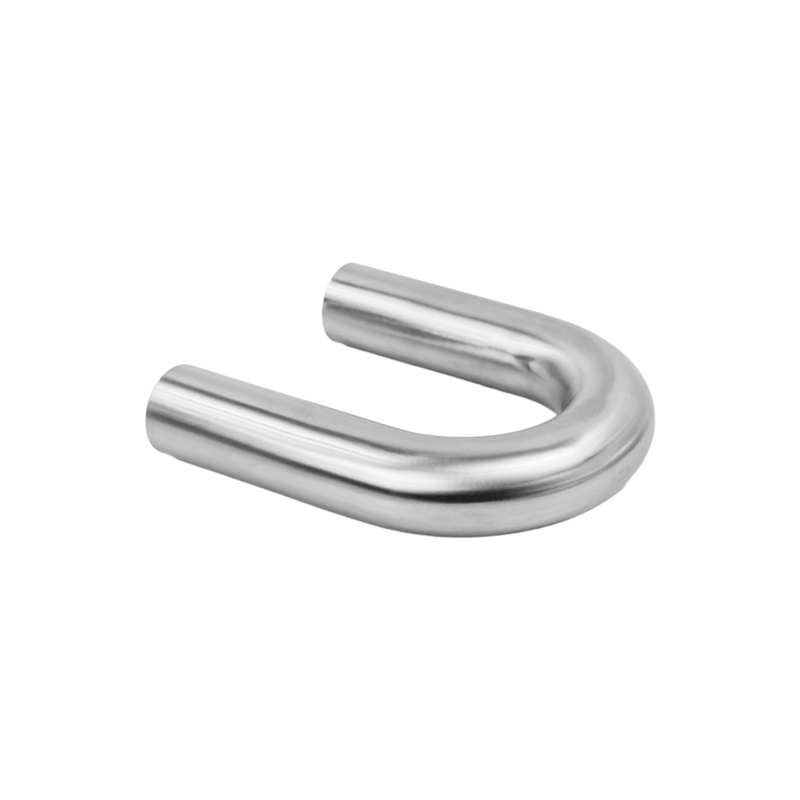

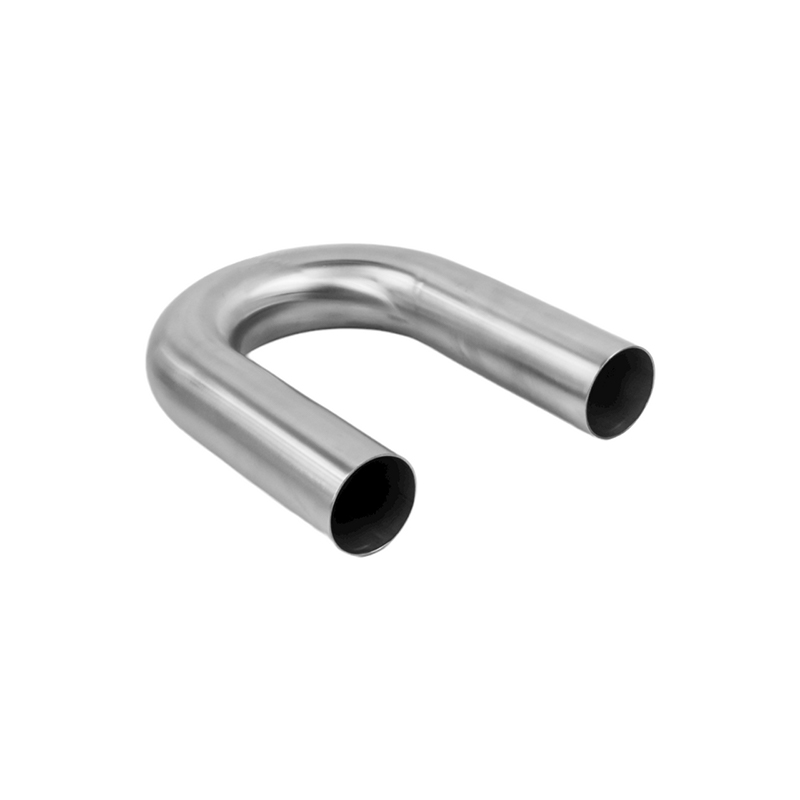

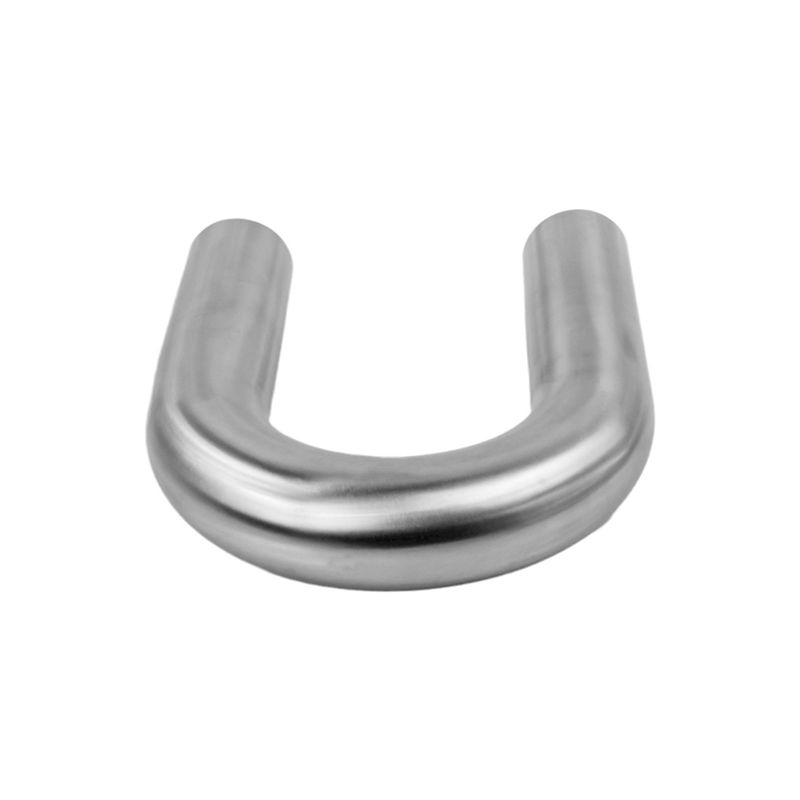

Alimentos grau 304 Aço inoxidável 180 ° Long Raio Tube Bends

Alimentos grau 304 Aço inoxidável 180 ° Long Raio Tube Bends

Os sistemas de tubulação geralmente são uma rede complexa de voltas, alterações de elevação, acessórios etc., raramente executando em uma linha reta entre os processos e o uso ideal de dobras de tubos em um projeto ou projeto desempenha um papel vital no funcionamento adequado do sistema acabado.

As dobras do mandril de 180 ° são feitas de tubos de aço inoxidável de grau 304 polidos, usando um mandril de mandril CNC e mortos personalizados para fornecer uma boa curva sem rugas ou arranhões, as extremidades são cortadas a laser e as curvas são então polidas com 180 grito finalmente limpo.

O aço inoxidável de 304 graus é altamente resistente à corrosão e abrasão, garantindo um desempenho duradouro e é facilmente soldado a muitas outras partes com ferramentas de soldagem comuns, embora a soldagem MIG ou TIG seja recomendada para bons resultados.

As dobras de aço inoxidável LR (raio longo) têm uma dimensão central a cara de 1,5 x diâmetro. Eles são um tipo comum de cotovelo e são usados quando o espaço está disponível e o fluxo é mais crítico.

As dobras de tubos de raio de aço inoxidável de 180 ° de comprimento são usadas em muitas aplicações, como refinarias de petróleo, sistemas de gerenciamento de águas residuais, indústria de processamento de alimentos, indústria petroquímica e, especialmente, em sistemas de transporte pneumático.

Recursos de dobras de mandril de 80 °

sem rugas, sem protuberâncias de start-up, sem arranhões ou pontuações, ovalidade extremamente baixa, superfície estética visualmente, extensão da perna de cada lado, arestas de serra em torres.

Anterior:Parede grossa 180 graus aço inoxidável mandrel dobra pernas longas
PRÓXIMO:Butt de aço inoxidável escova de 90 ° RADIUS CURTO (SR) Tubo Bends

Introdução

Dobras de tubo de raio de 180 ° de comprimento
Item	Aço inoxidável 180 ° LONGUS RADIUS BENDS
Padrão	GB/5237-2008, ASME B16.9; GB12459; DIN2615; GOST17375; JIS B2311
Material	Aço inoxidável 304/316
Superfície	Polido
Tipo	Soldado
tamanho	NPS 1/2-42 ”
Prazo de entrega	Dentro de 5 a 30 dias após receber o pré-pago
Embalagem	Caixa de caixa de caixa de bolsas de bolha
Aplicativo	Sistema de escape de carro, acessório de máquinas, petróleo, industrial químico, conservação de água, etc.

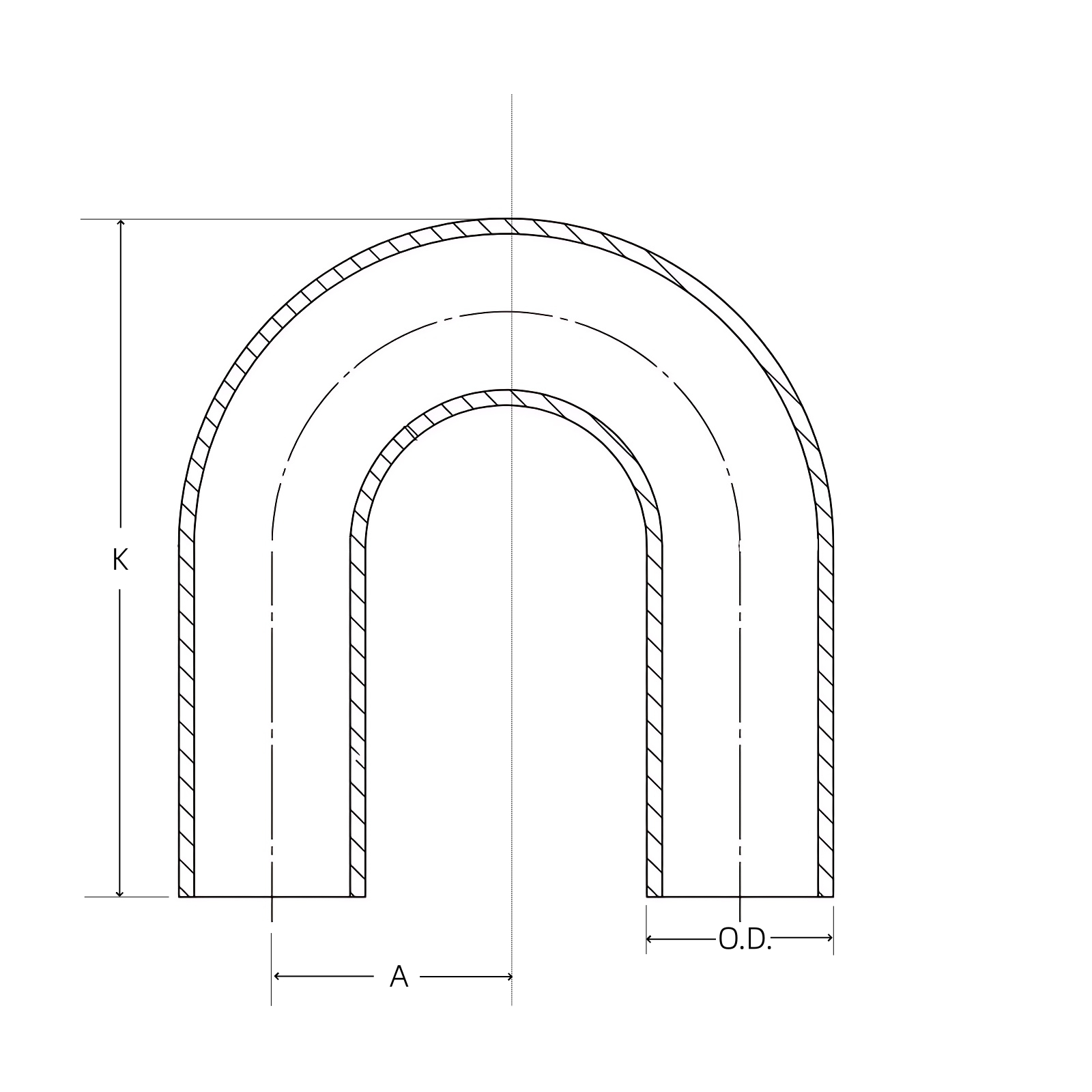

NPS	O.D.	UM	K	Espessura da parede
				Luz Parede	Sch 20	Sch 30	Std	Sch 40	Sch 60	X-sig	Sch 80	Sch 100	Sch 120	Sch 140	Sch 160	Xx Stg
1/2	0.840	1 1/2	1 7/8	0.083	-	-	0.109	0.109	-	0.147	0.147	-	-	-	0.188	0.294
3/4	1.050	1 1/8	1 11/16	0.083	-	-	0.113	0.113	-	0.154	0.154	-	-	-	0.219	0.308
1	1.315	1 1/2	2 3/16	0.109	-	-	0.133	0.133	-	0.179	0.179	-	-	-	0.250	0.358
1 1/4	1.660	1 7/8	2 3/4	0.109	-	-	0.140	0.140	-	0.191	0.191	-	-	-	0.250	0.382
1 1/2	1.900	2 1/4	3 1/4	0.109	-	-	0.145	0.145	-	0.200	0.200	-	-	-	0.281	0.400
2	2.375	3	4 3/16	0.109	-	-	0.154	0.154	-	0.218	0.218	-	-	-	0.344	0.436
2 1/2	2.875	3 3/4	5 3/16	0.120	-	-	0.203	0.203	-	0.276	0.276	-	-	-	0.375	0.552
3	3.500	4 1/2	6 1/4	0.120	-	-	0.216	0.216	-	0.300	0.300	-	-	-	0.438	0.600
3 1/2	4.000	5 1/4	7 1/4	0.120	-	-	0.216	0.216	-	0.318	0.318	-	-	-	-	0.636
4	4.500	6	8 1/4	0.120	-	-	0.237	0.237	-	0.337	0.337	-	0.438	-	0.531	0.674
5	5.563	7 1/2	10 5/16	0.134	-	-	0.258	0.258	-	0.375	0.375	-	0.500	-	0.625	0.750
6	6.625	9	12 5/16	0.134	-	-	0.280	0.280	-	0.432	0.432	-	0.562	-	0.719	0.864
8	8.625	12	16 5/16	0.148	0.250	0.277	0.322	0.322	0.406	0.500	0.500	0.594	0.719	0.812	0.906	0.875
10	10.750	15	20 3/8	0.165	0.250	0.307	0.365	0.365	0.500	0.500	0.594	0.719	0.844	1.000	1.125	1.000
12	12.750	18	24 3/8	0.180	0.250	0.330	0.375	0.406	0.562	0.500	0.688	0.844	1.000	1.125	1.312	1.000
14	14.000	21	28	0.250	0.312	0.375	0.375	0.438	0.594	0.500	0.750	0.938	1.094	1.250	1.406	-
16	16.000	24	32	0.250	0.312	0.375	0.375	0.500	0.656	0.500	0.844	1.031	1.219	1.438	1.594	-
18	18.000	27	36	0.250	0.312	0.438	0.375	0.562	0.750	0.500	0.938	1.156	1.375	1.562	1.781	-
20	20.000	30	40	0.250	0.375	0.500	0.375	0.594	0.812	0.500	1.031	1.281	1.500	1.750	1.969	-
24	24.000	36	48	0.250	0.375	0.562	0.375	0.688	0.969	0.500	1.219	1.531	1.812	2.062	2.344	-
30	30.000	45	60	0.312	0.500	0.625	0.375	-	-	0.500	-	-	-	-	-	-
36	36.000	54	-	0.312	0.500	0.625	0.375	0.750	-	0.500	-	-	-	-	-	-
42	42.000	63	-	-	-	-	0.375	-	-	0.500	-	-	-	-	-	-
