Uma curva de tubo é uma curva na direção de um tubo e o raio mínimo de curvatura é geralmente 1,5 vezes o raio do tubo (r). As dobras geralmente fluem mais suavemente, a superfície interna do tubo é mais regular e o fluxo não precisa mudar de direção repentinamente.

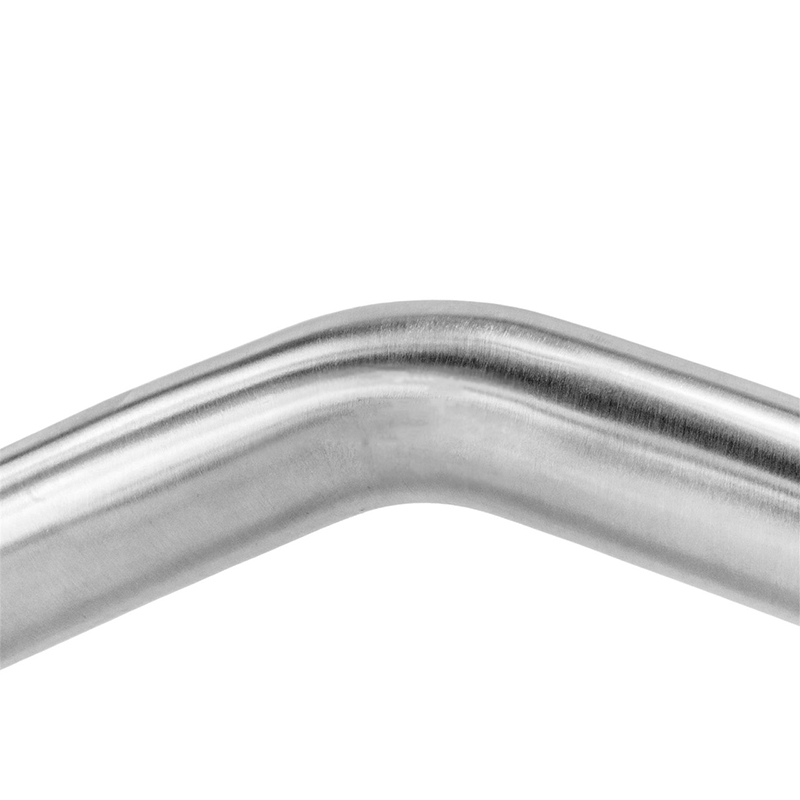

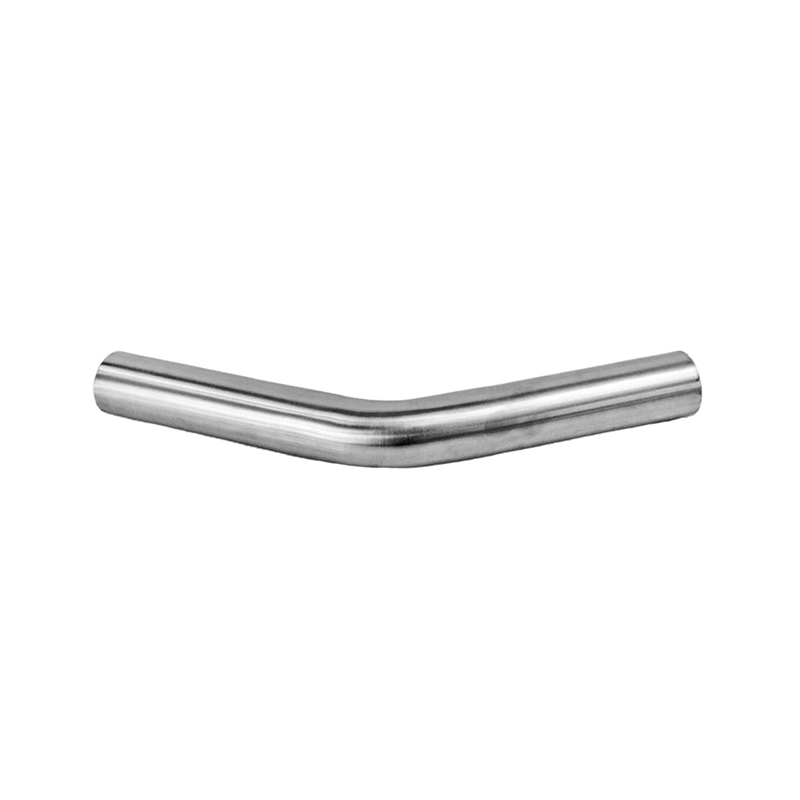

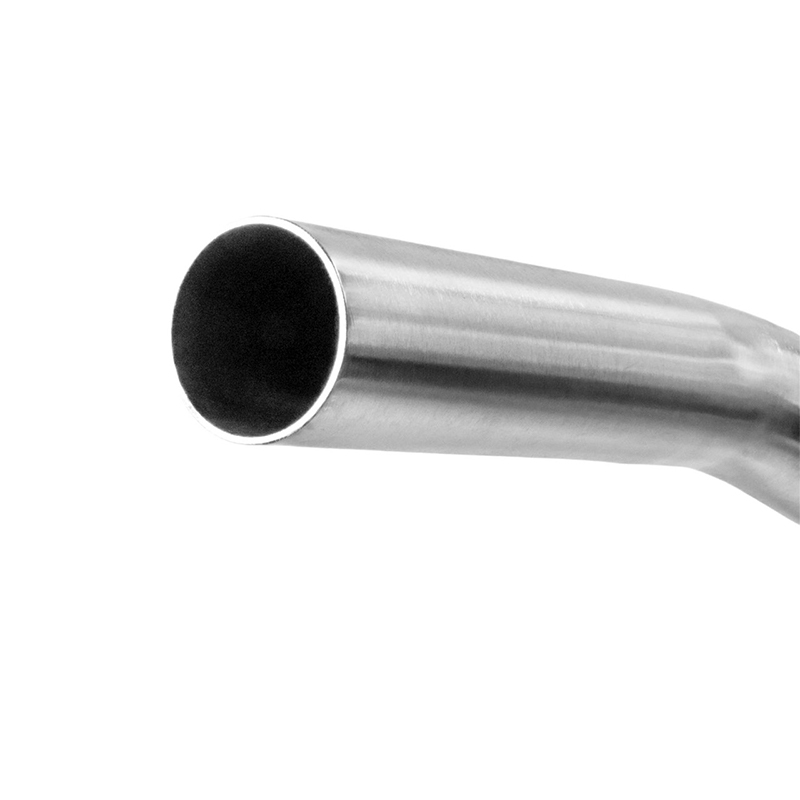

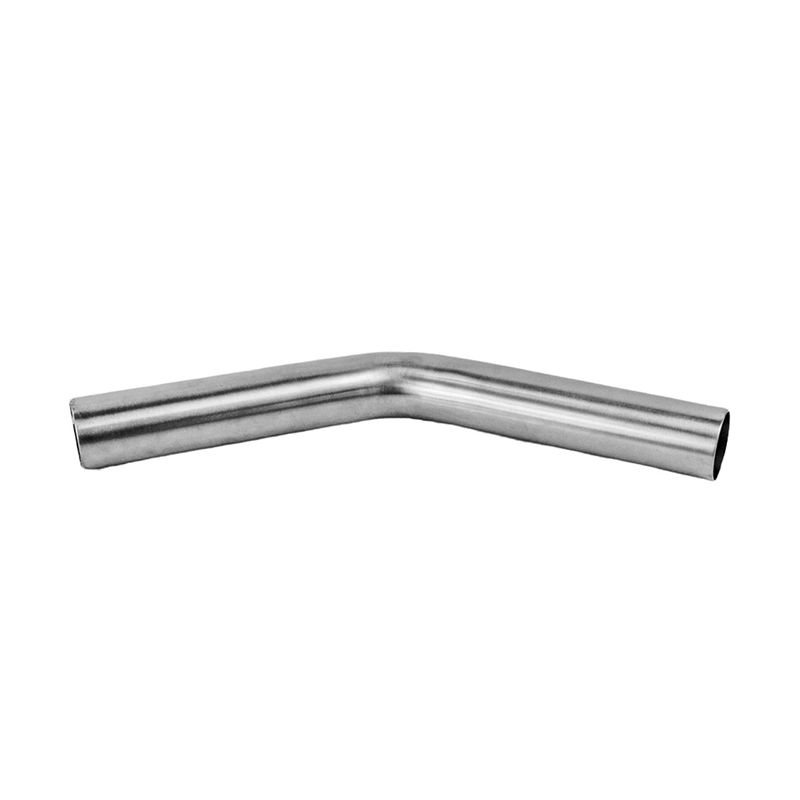

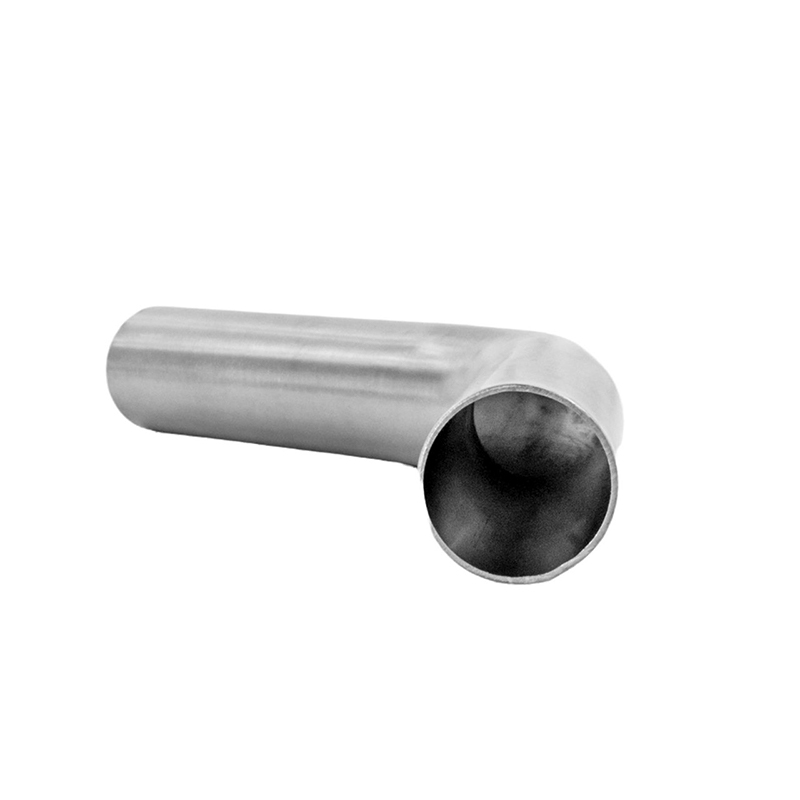

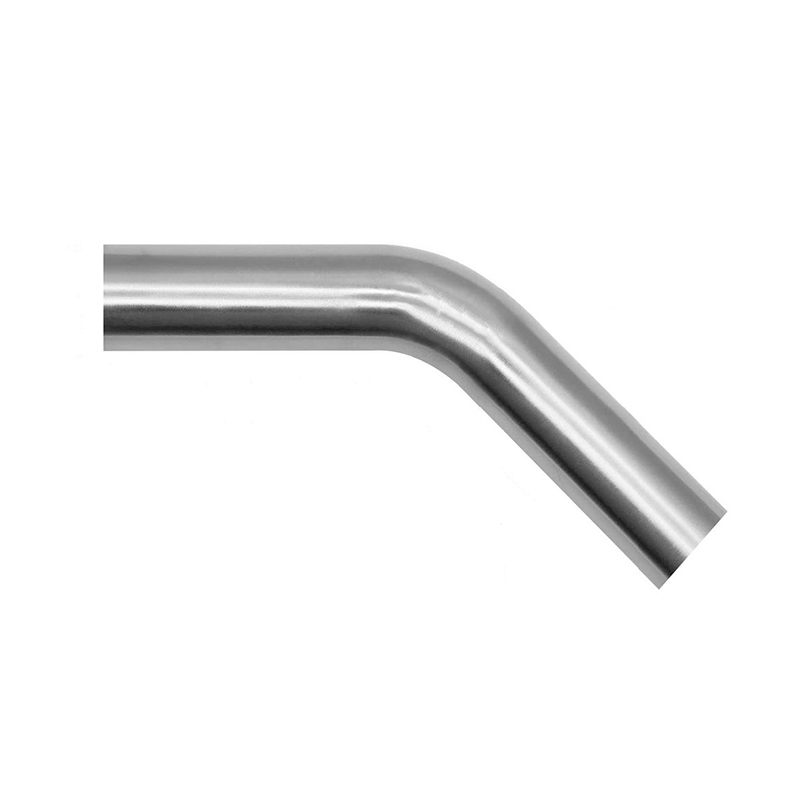

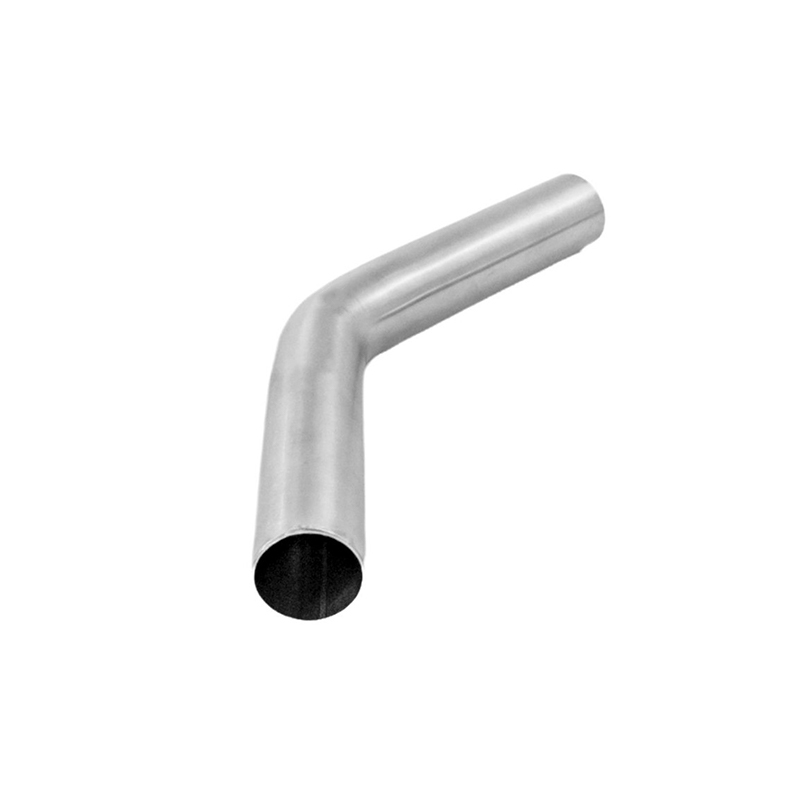

As dobras de tubo de 45 ° LR (raio longo) têm uma dimensão central a cara de 1,5 x diâmetro. Eles são o tipo mais comum de cotovelo e são usados quando o espaço está disponível e o fluxo é mais crítico. Durante o processo de produção de tubos frios, uma máquina de flexão de tubo CNC pode ser usada para dobrar os tubos retos em tubos curvos ao mesmo tempo.
A dobra do tubo é geralmente feita de aço inoxidável de 304 graus, que contém 18% de cromo e 8% de níquel. É resistente a altas temperaturas de 800 ℃ e tem as características do bom desempenho de processamento, alta resistência e resistência à corrosão.
A dobra de tubo de raio de aço inoxidável de 45 ° de comprimento é usado em várias indústrias, como processamento de alimentos, químico, processamento químico, petróleo e gás, elétrico, metalurgia e construção naval, onde sua excelente resistência e força de corrosão o tornam uma escolha ideal para aplicações exigentes. Essas curvas de tubo também são comumente usadas em pipelines, trocadores de calor e vasos de pressão.
Introdução
| Dobras de tubo de raio de 45 ° de comprimento | |
| Item | Aço inoxidável 45 ° RADIUS DO TUBO DE TUBO |
| Padrão | Padrões ASME: ANSI B16.9, ANSI B16.28, MSS-SP-43 DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011 EN: EN10253-1. EN10253-2 |
| Material | Aço inoxidável |
| Superfície | Polido |
| Tipo | Sem costura |
| tamanho | NPS 0,5 "-12" |
| Prazo de entrega | Dentro de 5 a 30 dias após receber o pré-pago |
| Embalagem | Pacote de exportação |
| Aplicativo | Usado em muitas indústrias, incluindo produtos químicos, petróleo e gás, elétricos, metalurgia e construção naval. |
Unidade: polegada

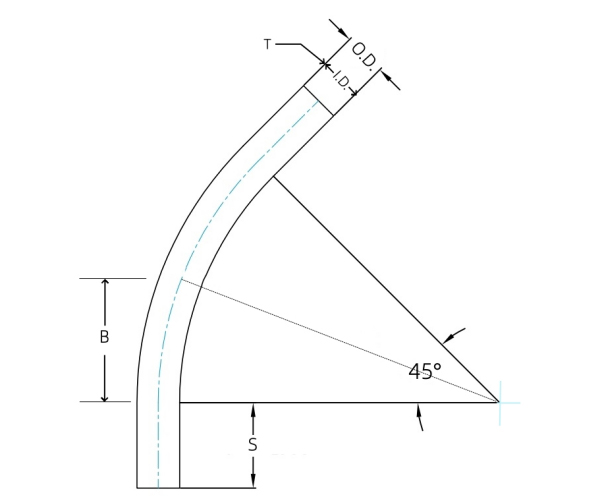

| NPS | O.D. | B | S (min) | MSS SP-43 | ANSI B16.9 | ||||||
| Cronograma 5s | Cronograma 10s | Cronograma 40s | Cronograma dos anos 80 | ||||||||
| EU IA. | T | EU IA. | T | EU IA. | T | EU IA. | T | ||||
| 0.5 | 0.84 | 0.62 | 1,65 mm | 0.710 | 0.065 | 0.674 | 0.083 | 0.622 | 0.109 | 0.546 | 0.147 |
| 0.75 | 1.05 | 0.44 | 1,65 mm | 0.920 | 0.65 | 0.884 | 0.083 | 0.824 | 0.113 | 0.742 | 0.154 |
| 1 | 1.32 | 0.88 | 1,65 mm | 1.185 | 0.065 | 1.097 | 0.109 | 1.049 | 0.133 | 0.957 | 0.179 |
| 1.25 | 1.66 | 1.00 | 1,65 mm | 1.530 | 0.065 | 1.442 | 0.109 | 1.380 | 0.140 | 1.278 | 0.191 |
| 1.5 | 1.90 | 1.12 | 1,65 mm | 1.770 | 0.065 | 1.682 | 0.109 | 1.610 | 0.145 | 1.500 | 0.200 |
| 2 | 2.38 | 1.38 | 1,65 mm | 2.245 | 0.065 | 2.157 | 0.109 | 2.067 | 0.154 | 1.939 | 0.218 |
| 2.5 | 2.88 | 1.75 | 1,65 mm | 2.709 | 0.083 | 2.635 | 0.120 | 2.469 | 0.203 | 2.323 | 0.276 |
| 3 | 3.50 | 2.00 | 1,65 mm | 3.334 | 0.083 | 3.260 | 0.120 | 3.068 | 0.216 | 2.900 | 0.300 |
| 3.5 | 4.00 | 2.25 | 2.11mm | 3.834 | 0.083 | 3.760 | 0.120 | 3.548 | 0.226 | 3.364 | 0.318 |
| 4 | 4.50 | 2.50 | 2.11mm | 4.334 | 0.083 | 4.260 | 0.120 | 4.026 | 0.237 | 3.826 | 0.337 |
| 5 | 5.56 | 3.12 | 2,77 mm | 5.345 | 0.109 | 5.295 | 0.134 | 5.047 | 0.258 | 4.813 | 0.375 |
| 6 | 6.62 | 3.75 | 2,77 mm | 6.407 | 0.109 | 6.357 | 0.134 | 6.065 | 0.280 | 5.761 | 0.432 |
| 8 | 8.62 | 5.00 | 2,77 mm | 8.407 | 0.109 | 9.329 | 0.148 | 7.981 | 0.322 | 7.625 | 0.500 |
| 10 | 10.75 | 6.25 | 3,81mm | 10.482 | 0.134 | 10.420 | 0.165 | 10.020 | 0.365 | 9.75 | 0.500 |
| 12 | 12.75 | 7.50 | 3,81mm | 12.420 | 0.156 | 12.390 | 0.180 | 12.000 | 0.375 | 11.75 | 0.500 |
Fundada em 2007 e mudou -se para a Zona de Desenvolvimento Econômico de Longy, a província de Zhejiang, em 2022. Ele cobre uma área de 130.000 metros quadrados, mais de 30 linhas de produção, 300 trabalhadores, 20 pessoas de P&D, 30 pessoas de inspeção e uma produção anual de 50.000 toneladas.
It has passed ISO9001:2008 quality management system, PED 97/23/EC EU Pressure Equipment Directive certification, China Special Equipment Manufacturing License (Pressure Tube) TS certification, ASME certification, provincial enterprise standardization management system, ISO14000:2004 environment management system, cleaner production (green enterprise), and a series of certifications, as well as China Classification Society (CCS), American Bureau of Shipping (ABS), British Register de remessa (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) e Certificação de fábrica de remessas coreanas (KR).
Os principais produtos incluem tubos de aço inoxidável, acessórios de tubos, flanges, válvulas etc., que são amplamente utilizados em petróleo, indústria química, indústria nuclear, fundição, construção naval, produtos farmacêuticos, alimentos, conservação de água, energia elétrica, energia nova, equipamentos mecânicos e outros campos. A empresa segue o princípio corporativo de "Qualidade para a sobrevivência, a reputação de desenvolvimento" e atende de todo o coração a todos os clientes para criar uma situação em que todos saem ganhando.
